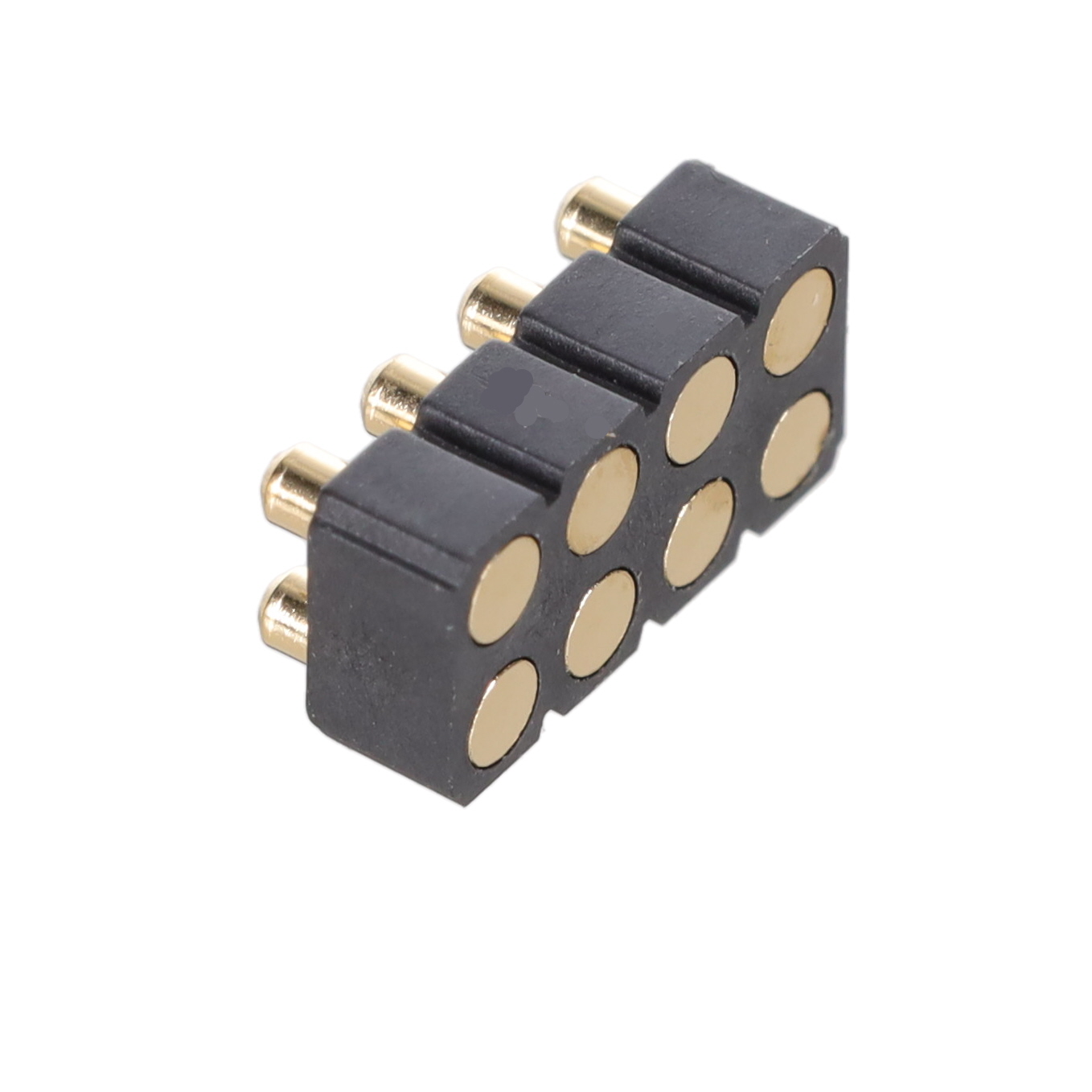

419-10-208-30-041000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 2 8 黄铜 250nm 金 贴片安装 10.16mm(长度)*5.08mm(高度)
供应商型号: 419-10-208-30-041000-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 419-10-208-30-041000

419-10-208-30-041000概述

    电子元器件产品技术手册

    产品简介


    本产品是一款垂直安装表面贴装弹簧加载插头(Target Connector),用于连接应用中。作为Mill-Max公司的产品系列之一,该插头采用双排设计,特别适用于需要高可靠性的精密电子连接场合。它具有优秀的机械特性和电气特性,适用于消费电子、通信设备、工业自动化、医疗设备等多个领域。

    技术参数


    - 产品编号: 419-10-208-30-041000
    - 引脚数量: 8
    - 材料:
    - 针体材料:黄铜合金(UNS C36000)ASTM B 16标准
    - 密度:0.307 磅/立方英寸
    - 电导率:26% IACS(国际退火铜标准)
    - 熔点:900°C(液态/固态)
    - 绝缘体信息:
    - 材料:聚酯PCT(Thermx CG933,黑色)
    - 绝缘电阻:≥10,000 兆欧
    - 材料热变形温度:529°F (276°C) @ 66 psi
    - 镀层:
    - 基底:100 微英寸镍
    - 表面:10 微英寸金
    - 其他特性:
    - 工作电压:100 VRMS/150 VDC
    - 工作温度范围:适用高温
    - 符合RoHS环保要求

    产品特点和优势


    - 可靠性高: 该产品采用高强度黄铜合金针体材料,结合高耐热的聚酯PCT绝缘体材料,确保长时间运行下的稳定性和耐久性。
    - 电气性能优良: 高达26% IACS的电导率和出色的绝缘电阻,保证了良好的电气性能。
    - 环保友好: 该产品完全符合RoHS和REACH标准,不含铅、汞、镉、六价铬等有害物质。
    - 安装方便: 垂直安装设计便于自动装配线上的使用,节省人工成本,提高生产效率。

    应用案例和使用建议


    - 应用案例: 该插头广泛应用于各种电子设备中,如智能手机主板、通信基站电源模块、工业控制系统和医疗器械设备中。
    - 使用建议: 在使用过程中,应确保焊接工艺符合所选材料的最高温度限制,以避免损坏。此外,在高温环境下使用时,建议定期检查以确保连接稳定。

    兼容性和支持


    - 兼容性: 该插头与市面上多数电子设备兼容,可直接替换传统插头。
    - 支持和维护: Mill-Max公司提供详尽的技术支持和售后服务,确保用户可以随时获得帮助和指导。

    常见问题与解决方案


    1. 问题: 插头连接不稳定
    - 解决方案: 检查插头是否正确安装,确保焊接质量良好且无虚焊。
    2. 问题: 电气性能下降
    - 解决方案: 检查是否有尘埃积累影响接触点,定期清洁并重新测试。
    3. 问题: 镀层磨损
    - 解决方案: 在严重情况下可能需要更换新部件。日常使用中应避免在极端条件下操作。

    总结和推荐


    综上所述,Mill-Max公司的这款419-10-208-30-041000垂直安装弹簧加载插头具备高度可靠性和优良的电气性能,非常适合在高要求的电子应用中使用。它不仅符合RoHS和REACH标准,且提供优质的客户服务和技术支持,是值得信赖的产品。强烈推荐给需要高精度连接解决方案的用户。

419-10-208-30-041000参数

参数
类型 Mating Target
间距 2.54mm
材料 黄铜
排数 2
触头镀层
触头数量 8
触头镀层厚度 250nm
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

419-10-208-30-041000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

419-10-208-30-041000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 419-10-208-30-041000 419-10-208-30-041000数据手册

419-10-208-30-041000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.8392 ¥ 132.5543
10+ $ 13.4618 ¥ 112.6581
25+ $ 12.6185 ¥ 105.6013
50+ $ 12.016 ¥ 100.5585
100+ $ 11.4426 ¥ 95.7603
250+ $ 10.7268 ¥ 89.77
500+ $ 10.2154 ¥ 85.4898
1000+ $ 9.7285 ¥ 81.415
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 132.55
