410-13-204-41-001000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2 4pin 推挽式 Female Socket 黑色 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: BSV-410-13-204-41-001000
供应商: 海外现货
标准整包数: 101
MILL-MAX 矩形连接器 - 外壳 410-13-204-41-001000

410-13-204-41-001000概述

    电子元器件产品技术手册:Interconnect Socket

    产品简介

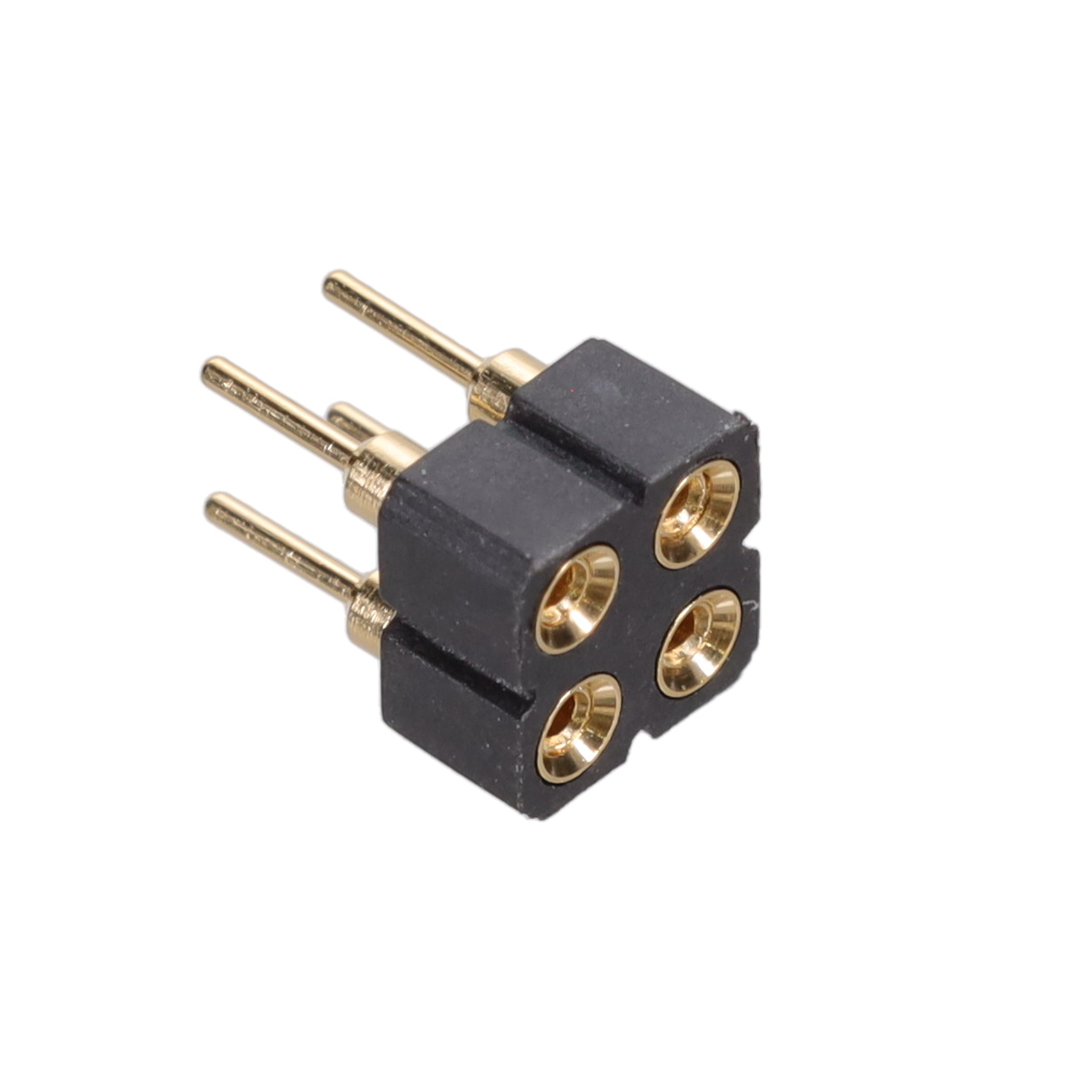

    本手册介绍的是Mill-Max制造的型号为410-13-204-41-001000的Interconnect Socket。这是一款标准的焊锡尾座插座,设计用于接受直径范围在0.38至0.635毫米(即0.015到0.025英寸)的引线。该插座采用双排穿孔式设计,适用于多种连接场合。其材质与电镀处理均符合行业标准,具备良好的机械与电气性能,广泛应用于电子设备中的连接解决方案。

    技术参数


    - 产品编号: 410-13-204-41-001000
    - 接插件类型: 标准焊锡尾座插座
    - 接线直径: 0.38-0.635 mm (0.015"-0.025")
    - 接线方式: 双排穿孔
    - 壳体电镀: 10 μ" 金/100 μ" 镍
    - 内部接触电镀: 30 μ" 金/50 μ" 镍
    - 针脚数量: 4个
    - 电流容量: 3安培
    - 接触材料: 铍铜合金 172 (UNS C17200)
    - 温度范围: -55°C 至 +125°C
    - 绝缘材料: 聚酯 (Thermx CG933, 黑色)
    - 额定电压: 100 VRMS/150 VDC
    - 绝缘电阻: ≥10,000 MΩ
    - 击穿电压: ≥1000 VRMS (700 VRMS系列117收缩DIP)

    产品特点和优势


    该Interconnect Socket以其卓越的机械性能和电气性能著称,能够在广泛的温度范围内稳定工作。铍铜合金的接触点经过特殊处理,提供了高达3安培的电流承载能力。内部电镀层确保了低电阻和高导电性,使其适用于高性能电子设备。此外,绝缘材料选用了高耐热性的聚酯材料,能在高温环境下保持稳定的性能,满足多种应用需求。

    应用案例和使用建议


    这种Interconnect Socket适合于各种需要可靠电气连接的应用场景,如计算机主板、网络通信设备以及工业控制系统的组装。根据手册中的信息,在使用过程中应注意引线直径和连接方式,以确保最佳的连接效果。对于高可靠性需求的应用,建议在安装前对引线进行适当的预处理,以保证连接稳固且长期可靠。

    兼容性和支持


    这款产品设计兼容多种标准接口,可以与其他通用电子元器件无缝集成。Mill-Max公司提供了全面的技术支持和售后服务,包括但不限于技术咨询、故障诊断和维护服务。如果用户在使用过程中遇到任何问题,可联系Mill-Max官方客服获得及时帮助。

    常见问题与解决方案


    - Q1: 引线不易插入怎么办?
    - A1: 确保引线直径在0.38至0.635毫米之间,并检查插针是否有变形。如有必要,使用适当工具轻轻修整插针。
    - Q2: 插座的电气性能不稳定?
    - A2: 检查插座和连接部分是否清洁干燥,确保没有污染物影响电气接触。
    - Q3: 接触点出现腐蚀?
    - A3: 更换新的插座,并采取防潮措施,避免潮湿环境影响插座寿命。

    总结和推荐


    综上所述,Mill-Max的410-13-204-41-001000 Interconnect Socket是一款性能优越、应用广泛的连接器产品。凭借其出色的机械强度、电气特性和广泛的温度适应性,它成为众多高性能电子设备的理想选择。我们强烈推荐这一产品给需要高度可靠电气连接解决方案的应用场合。

410-13-204-41-001000参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 4pin
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

410-13-204-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

410-13-204-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 410-13-204-41-001000 410-13-204-41-001000数据手册

410-13-204-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
