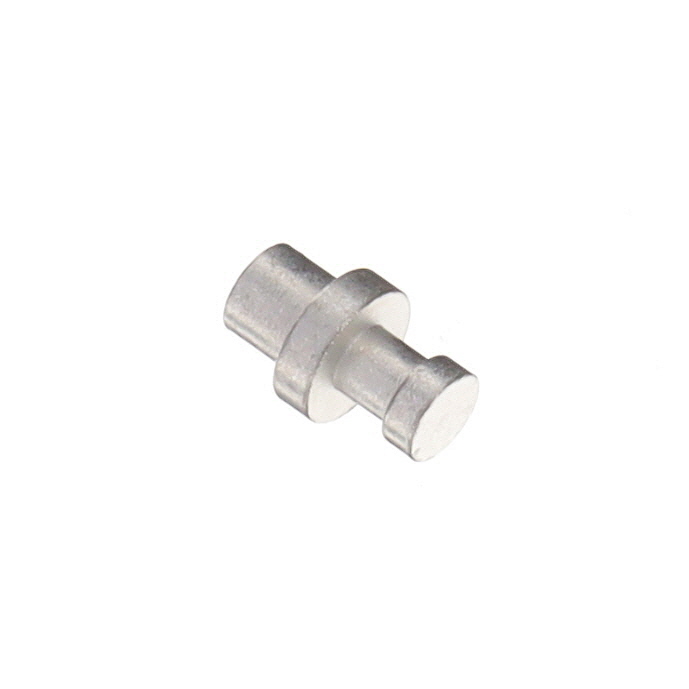

2301-1-00-80-00-00-07-0

产品分类: 端子 - 转塔端子
厂牌: MILL-MAX
产品描述: Contact SKT Solder ST Thru-Hole Bulk
供应商型号: 575-2301100800000
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - 转塔端子 2301-1-00-80-00-00-07-0

2301-1-00-80-00-00-07-0概述

    Mill-Max Male PCB Pins 技术手册解析

    1. 产品简介


    Mill-Max Male PCB Pins 是一款用于印刷电路板(PCB)连接的金属插针。这些插针广泛应用于电子设备和系统中,例如消费电子、计算机外围设备、工业控制系统、通信设备等。它们的主要功能是实现PCB之间的电连接,确保信号和电源的有效传输。

    2. 技术参数


    以下是Mill-Max Male PCB Pins 的技术规格和性能参数:
    - Pin Material: Brass Alloy 360, 1/2 Hard (Swage pins are annealed)
    - Dimensions:
    - Lengths: ±0.005 inches
    - Diameters: ±0.002 inches
    - Angles: ±2°
    - RoHS Compliant: 符合RoHS-2 2011/65/EU 标准
    - Mounting Hole Size: 不同型号对应不同尺寸的安装孔,例如2348系列适用于0.064英寸孔,2506系列适用于0.067英寸孔等。

    3. 产品特点和优势


    - 耐用性强:采用Brass Alloy 360材质,经过半硬处理,同时Swage型插针经过退火处理,提高了机械强度和耐久性。
    - 精确制造:尺寸公差严格控制,确保在安装和连接过程中的稳定性和可靠性。
    - RoHS 合规性:符合环保标准,适用于全球范围内的电子产品制造。

    4. 应用案例和使用建议


    Mill-Max Male PCB Pins 广泛应用于多种场合,例如:
    - 计算机外围设备:如鼠标、键盘等。
    - 工业控制系统:自动化设备、传感器等。
    - 通信设备:路由器、交换机等。
    使用建议:
    - 在安装时确保孔径大小匹配,以避免插针松动或损坏。
    - 保持良好的焊接条件,确保电连接的可靠性和稳定性。

    5. 兼容性和支持


    Mill-Max Male PCB Pins 可以与大多数标准尺寸的PCB孔兼容,提供了广泛的型号选择,以适应不同的安装需求。此外,制造商提供详细的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 插针在孔内松动怎么办?
    - A: 检查孔径大小是否合适,必要时重新调整。
    - Q: 焊接时出现虚焊怎么办?
    - A: 确保焊接温度和时间合适,必要时更换新的插针。

    7. 总结和推荐


    总体而言,Mill-Max Male PCB Pins 在材料选择、尺寸精度和兼容性方面表现出色,适用于多种电子设备的连接需求。其耐用性和可靠性使其成为市场上颇具竞争力的产品。推荐电子工程师和技术人员在设计和制造过程中考虑选用此类产品,以确保可靠的电连接性能。

2301-1-00-80-00-00-07-0参数

参数
长*宽*高 5.3mm(长度)*2.39mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2301-1-00-80-00-00-07-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

2301-1-00-80-00-00-07-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - 转塔端子 MILL-MAX 2301-1-00-80-00-00-07-0 2301-1-00-80-00-00-07-0数据手册

2301-1-00-80-00-00-07-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7935 ¥ 6.7051
10+ $ 0.5566 ¥ 4.7033
100+ $ 0.462 ¥ 3.9039
500+ $ 0.4266 ¥ 3.6048
1000+ $ 0.4007 ¥ 3.3857
2000+ $ 0.3499 ¥ 2.9568
10000+ $ 0.2583 ¥ 2.1826
25000+ $ 0.252 ¥ 2.1294
库存: 750
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.7
