310-41-160-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 60pin 3A 250nm 金 黑色 通孔安装
供应商型号: Q-310-41-160-41-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 310-41-160-41-001000

310-41-160-41-001000概述


    产品简介

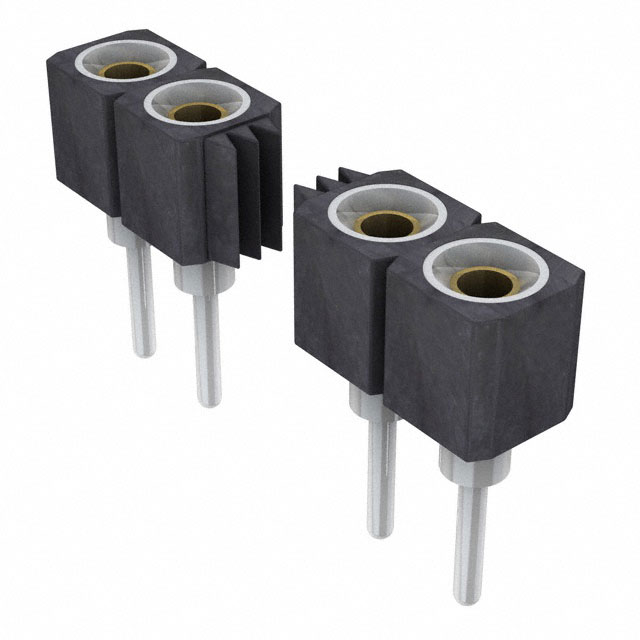

    Mill-Max Mfg. Corp. 的Series 310、311、315系列单排插座是一款专为插针式安装设计的电子互连解决方案。这些插座适用于直径在0.015到0.025英寸之间的引脚和标准IC引脚,广泛应用于多层电路板的设计中。产品具有多种焊尾选项,如标准长度、长焊尾、超低轮廓等多种选择,以适应不同的应用需求。此外,该系列插座还提供高可靠性(Hi-Rel)版本,特别适合对接触可靠性有较高要求的应用场景。

    技术参数


    - 接触材料: 4-指铍铜(BeCu),型号#12和#30,额定电流为3A。
    - 绝缘材料: 高温热塑性材料,适用于所有焊接操作。
    - 焊尾选项: 标准长度、长焊尾、非常低轮廓、超低轮廓。
    - 插针直径范围: 0.015 - 0.025英寸。
    - 外壳材料: 高温热塑性材料,适合各种焊接操作。
    - 镀层选项: Au Flash、10 µ” Au、30 µ” Au、100 µ” Au、200 µ” Sn/Pb 等。
    - 尺寸: 插座长度可选,具体规格参见图纸。
    - 认证: RoHS-2 2011/65/EU 认证。

    产品特点和优势


    - 多功能性: 提供多种插针直径和长度选项,满足不同电路板的需求。
    - 高可靠性: 使用4-指铍铜材料,接触可靠性极高,额定电流可达3A。
    - 环境适应性: 高温热塑性材料绝缘体能够承受各种焊接操作。
    - 紧凑设计: 超低轮廓版本可实现更紧凑的设计,减少电路板占用空间。
    - 兼容性好: 支持各种镀层选项,适应不同的焊接工艺和应用环境。

    应用案例和使用建议


    - 多层电路板: 超低轮廓版本适用于需要更紧凑设计的多层电路板,减少对板内空间的占用。
    - 高可靠性应用: 在需要高接触可靠性的应用中,选择高可靠性版本以确保稳定连接。
    - 焊接工艺: 在焊接过程中,确保使用合适的焊接温度和时间,以避免对材料造成损害。

    兼容性和支持


    - 兼容性: 可与Mill-Max #1001、#0134、#0501或#1534插针配合使用。
    - 技术支持: 厂商提供详细的规格和技术支持文档,包括环境数据、机械和电气特性。

    常见问题与解决方案


    - 问题1: 插针无法顺利插入插座?
    - 解决方案: 检查插针直径是否符合要求,确保插座和插针清洁无尘。

    - 问题2: 插座连接不稳?
    - 解决方案: 确保插座和插针正确对齐,检查接触面是否有氧化或污垢。
    - 问题3: 插针接触不良?
    - 解决方案: 检查插针和插座的镀层是否完好,确保没有松动或损坏。

    总结和推荐


    综上所述,Mill-Max Mfg. Corp. 的Series 310、311、315系列单排插座凭借其多功能性、高可靠性、紧凑设计和良好的环境适应性,在各类电子应用中表现出色。尤其是其超低轮廓版本和高可靠性选项,使其成为高性能电子设计的理想选择。总体而言,该产品不仅适用于多层电路板设计,还能满足各种高可靠性应用的需求。因此,强烈推荐使用此系列产品。

310-41-160-41-001000参数

参数
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接
颜色 黑色
类型 Push-Pull,Receptacle
排数 1
针脚数 60pin
触头镀层厚度 - 配接 250nm
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 散装

310-41-160-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-41-160-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 310-41-160-41-001000 310-41-160-41-001000数据手册

310-41-160-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.385 ¥ 36.3951
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 36395.1
