399-10-114-10-009000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 14pin 金 黑色 通孔安装 35.56mm(长度)*8.79mm(高度)
供应商型号: Q-399-10-114-10-009000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 399-10-114-10-009000

399-10-114-10-009000概述

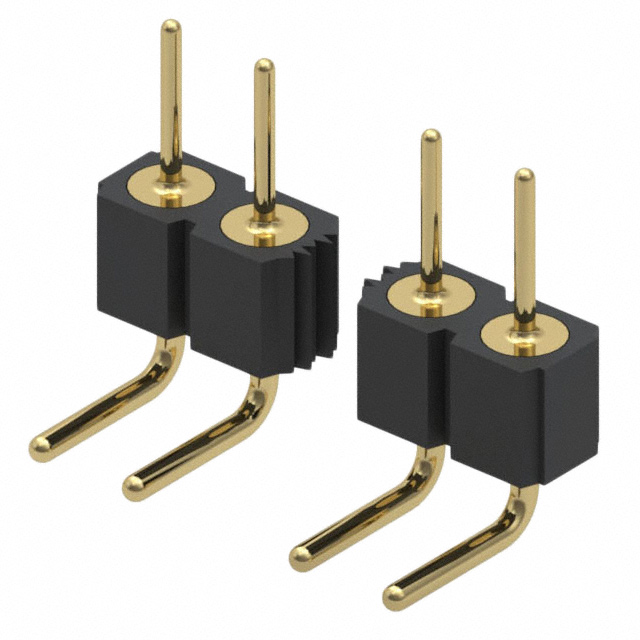

    # 产品技术手册:Interconnect Header 399-10-114-10-009000

    产品简介


    Interconnect Header(连接器插头)是一种常用的电子元器件,主要用于电路板之间的连接。该型号为399-10-114-10-009000的连接器插头是.100网格,直角引脚头设计。其直径为.018英寸的引线采用单行通过孔安装方式,并经过10微英寸金和100微英寸镍的镀层处理。该型号适用于需要高密度连接和紧凑设计的应用场景,广泛应用于计算机、通信设备、工业自动化等领域。

    技术参数


    - 引脚类型及材料: 5011号引脚,采用黄铜合金(UNS C36000)材料,符合ASTM B16标准。化学成分为Cu 61.5%,Zn 35.4%,Pb 3.1%。
    - 引脚规格:
    - 直径: .018英寸
    - 引脚硬度(硬质化后): 80-90 Rockwell B
    - 密度: 0.307 磅/立方英寸
    - 电导率: 26% IACS(国际退火铜标准)
    - 熔点: 900°C/885°C(液态/固态)
    - 绝缘体材料: PCT聚酯(品牌: Thermx, 型号: CG933)
    - 电气特性:
    - 额定电压: 100 VRMS / 150 VDC
    - 绝缘电阻: 最小值为10,000兆欧姆
    - 介电强度: 最小值为1000 VRMS(700 VRMS用于117系列紧缩DIP)
    - 工作环境:
    - 材料耐热温度: 529°F(276°C)@ 66 psi
    - 可用于446°F(230°C)以上的回流焊接过程,500°F(260°C)以上适合无铅回流焊接。

    产品特点和优势


    - 高可靠性: 黄铜合金材料和镀金工艺确保了插头在长时间使用中的可靠性和稳定性。
    - 环保合规: 符合RoHS和REACH法规,不含铅、汞、镉、六价铬等有害物质,也未有意添加PFOA和PFOS。
    - 兼容性强: 适用于多种工业标准和不同类型的电路板设计。
    - 高效设计: .100网格的设计使得这款连接器在有限的空间内提供了更多的连接点。

    应用案例和使用建议


    应用案例
    - 计算机设备: 在服务器和台式电脑主板上提供稳定可靠的连接。
    - 工业自动化: 用于工厂自动化设备和控制系统中,保证系统的正常运行。
    - 通信设备: 在网络交换机和其他通信设备中实现高效的数据传输。
    使用建议
    - 焊接注意事项: 由于材料耐高温特性,焊接过程中应避免过高的焊接温度以免损坏插头。
    - 连接稳固性: 在使用过程中应注意保持连接处的清洁和干燥,以避免因污染引起的接触不良。
    - 定期检查: 定期检查连接部位的磨损情况,及时更换老化或损坏的部件。

    兼容性和支持


    该产品具有良好的兼容性,可以与各种常见的电路板和相关组件无缝配合。制造商Mill-Max提供了全面的技术支持和售后服务,以帮助客户解决任何使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 连接不稳固,容易脱落。
    - 解决方案: 检查焊接质量和引脚的插入深度是否正确。
    - 问题: 插入时感到阻力大。
    - 解决方案: 确保连接器插头和插座的对准正确,避免错误的插入方向。
    - 问题: 长时间使用后电气性能下降。
    - 解决方案: 定期进行检查和维护,必要时更换新的连接器插头。

    总结和推荐


    总体而言,Interconnect Header 399-10-114-10-009000是一款高性能、高可靠性的连接器插头,尤其适用于需要高密度连接和紧凑设计的应用场景。它不仅符合各种环保法规,还提供了出色的性能和稳定性。我们强烈推荐该产品给需要在高要求环境下工作的工程师和设计师。

399-10-114-10-009000参数

参数
端接 焊盘
额定电流 -
外壳材料 -
针脚数 14pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 35.56mm(长度)*8.79mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

399-10-114-10-009000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

399-10-114-10-009000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 399-10-114-10-009000 399-10-114-10-009000数据手册

399-10-114-10-009000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.7938 ¥ 39.7889
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 39788.9
