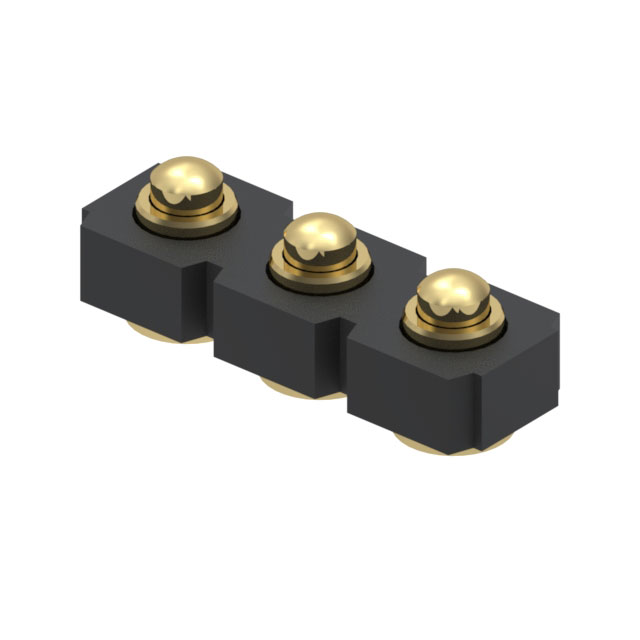

815-22-003-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 3 铜合金 510nm 金 贴片安装 7.62mm(长度)*2.54mm(高度)
供应商型号: ED1232-03-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 815-22-003-30-001101

815-22-003-30-001101概述

    Mill-Max 815-22-003-30-001101 Interconnect SLC Header 技术手册概述

    1. 产品简介


    Mill-Max 815-22-003-30-001101 Interconnect SLC Header 是一种垂直安装的表面贴装式弹簧加载连接器,适用于单排结构。这种连接器广泛应用于需要高可靠性和耐久性的电子产品中,例如计算机、通信设备和医疗仪器。

    2. 技术参数


    - 封装类型:管装
    - 针脚数量:3
    - RoHS合规性:是
    - 端子材料:黄铜合金(UNS C36000)
    - 化学成分:Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 硬度:80-90 Rockwell B
    - 密度:0.307 lb/in³
    - 电导率:26% IACS
    - 熔点:900°C / 885°C (液相/固相)
    - 绝缘体材料:尼龙46 (Stanyl TE250F6 或 TE250F9,黑色)
    - 热变形温度:554°F (290°C) @ 264 psi
    - 镀层规格:
    - 壳体镀层:20μ" 金(顶层)/ 100μ" 镍(底层)
    - 内部弹簧镀层:10μ" 金
    - 工作环境:
    - 温度范围:0-70°C
    - 储存温度:-40-125°C
    - 湿度:0-85% RH (非凝露)

    3. 产品特点和优势


    Mill-Max 815-22-003-30-001101 Interconnect SLC Header 具有以下独特功能和优势:
    - 可靠性高:采用优质黄铜合金和高性能尼龙46材料制成,确保长期稳定的工作表现。
    - 耐用性强:镀层设计保证了良好的抗腐蚀性和接触稳定性。
    - 易于安装:垂直安装方式简化了电路板的组装过程。
    - 兼容性好:与多种电路板和PCB设计高度兼容,便于集成到不同系统中。

    4. 应用案例和使用建议


    - 计算机主板:可作为CPU插槽连接器,确保高效的数据传输和信号传递。
    - 通信设备:如路由器、交换机等,实现高速信号接口的稳定连接。
    - 医疗设备:在医疗成像设备中,保证关键信号的可靠传输。
    使用建议:
    - 在安装前检查电路板的布局,确保连接器安装位置正确。
    - 使用适当的焊接工具进行焊接操作,避免过度热损伤。
    - 定期进行维护和检测,确保连接器长期处于最佳状态。

    5. 兼容性和支持


    - 兼容性:此连接器与多种SMT技术和工艺兼容,适合各种电子设备和系统。
    - 支持和维护:Mill-Max公司提供全面的技术支持和售后服务,确保用户能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - 问题:连接器在高温环境下出现接触不良。
    - 解决方案:检查并更换使用符合要求的绝缘材料,确保耐温性能达到标准。
    - 问题:连接器在长时间使用后发生腐蚀。
    - 解决方案:定期清洁连接器,并使用防氧化剂保护金属部分。
    - 问题:连接器焊点脱落。
    - 解决方案:重新焊接焊点,并检查焊接工艺是否符合规范。

    7. 总结和推荐


    Mill-Max 815-22-003-30-001101 Interconnect SLC Header 是一款高性能、高可靠性的弹簧加载连接器,适用于多种高端电子设备。凭借其优良的材料选择和制造工艺,它能够在严苛的应用环境中表现出色。强烈推荐使用这款连接器来提升电子设备的整体性能和可靠性。

815-22-003-30-001101参数

参数
排数 1
触头镀层
触头数量 3
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

815-22-003-30-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

815-22-003-30-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 815-22-003-30-001101 815-22-003-30-001101数据手册

815-22-003-30-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
