350-10-149-00-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 接头 49pin High Temperature Thermoplastic 金 黑色 通孔安装
供应商型号: Q-350-10-149-00-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 350-10-149-00-001000

350-10-149-00-001000概述

    Mill-Max系列301, 310, 350, 399电子元器件产品技术手册

    1. 产品简介

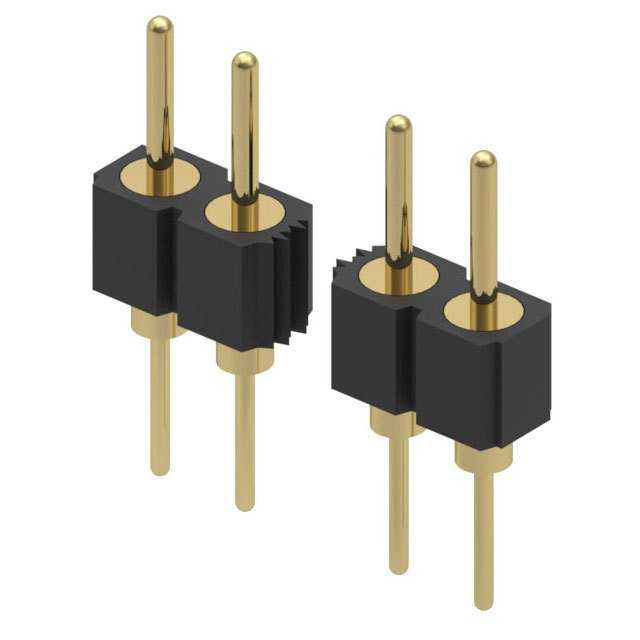

    Mill-Max公司的系列301、310、350和399是一系列针座连接器,设计用于高可靠性应用。这些连接器采用0.100英寸(约2.54毫米)网格布局,具有直径为0.018英寸(约0.46毫米)的针脚。它们支持直插式和直角焊接尾端设计,适用于各种单排接头应用。产品广泛应用于电子电路板组装、模块化组件和高端工业自动化设备中。

    2. 技术参数


    - 型号规格:301, 310, 350, 399系列
    - 针脚尺寸:直径0.018英寸(约0.46毫米)
    - 网格间距:0.100英寸(约2.54毫米)
    - 接触材料:4指BeCu弹簧材料,额定电流3安培
    - 绝缘材料:耐高温热塑性塑料
    - 插拔次数:100次(标准)
    - 温度范围:-40°C至+105°C
    - 电镀选项:金闪镀层(10µ英寸),锡铅合金(200µ英寸)

    3. 产品特点和优势


    - 高可靠性:采用4指BeCu弹簧材料,确保接触可靠性和长期稳定性。
    - 适应性强:网格间距0.100英寸,适用于多种电子应用场合。
    - 耐用性好:耐高温绝缘材料和高插拔次数确保了产品的长寿命。
    - 多样化选择:支持多种电镀选项,适应不同环境要求。

    4. 应用案例和使用建议


    应用案例:
    - 电子电路板:在电路板上作为信号传输接口,特别是在需要高密度连接的应用中。
    - 工业自动化设备:用于复杂工业控制系统的接口连接。
    - 医疗设备:在高可靠性需求的医疗设备中作为关键连接部件。
    使用建议:
    - 在安装时注意针脚的方向和位置,避免反向或错位安装。
    - 使用适当的焊接工具和技术以确保良好的焊接效果。
    - 确保插头和插座之间没有灰尘或杂物,保持清洁度,以防止接触不良。

    5. 兼容性和支持


    - 兼容性:该系列连接器支持MM #3404和#5011针脚,同时也可以与MM #0156、#1001和#1103插座配合使用。
    - 技术支持:Mill-Max提供详细的技术文档和专业的技术支持服务,帮助客户更好地理解和使用该系列产品。

    6. 常见问题与解决方案


    - 问题1:接触不良。
    - 解决方案:检查针脚是否有氧化物或灰尘,使用酒精棉签进行清洁。
    - 问题2:焊接时出现虚焊。
    - 解决方案:使用合适的烙铁温度和焊接时间,确保焊接牢固。
    - 问题3:电镀失效。
    - 解决方案:选择适合应用环境的电镀材料,例如,在腐蚀环境下选择镀金针脚。

    7. 总结和推荐


    综合评估:
    Mill-Max系列301、310、350和399针座连接器具有高可靠性、多功能性和广泛的适用性,特别适合高密度和高可靠性的应用环境。该系列产品在市场上具有较强的竞争力,可以满足多种电子设备的连接需求。
    推荐:
    强烈推荐给那些对产品可靠性要求较高的工程师和采购人员。这些连接器经过严格测试和验证,能够满足大多数高可靠性应用的需求。

350-10-149-00-001000参数

参数
外壳材料 High Temperature Thermoplastic
针脚数 49pin
触头镀层 - 配接
类型 接头
颜色 黑色
端接 -
额定电流 -
安装方式 通孔安装
零件状态 在售

350-10-149-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

350-10-149-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 350-10-149-00-001000 350-10-149-00-001000数据手册

350-10-149-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
