316-41-125-41-006000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 25pin 3A 250nm 金 黑色 通孔安装
供应商型号: Q-316-41-125-41-006000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-41-125-41-006000

316-41-125-41-006000概述

    Mill-Max Interconnect Socket 316-41-125-41-006000 技术手册

    产品简介

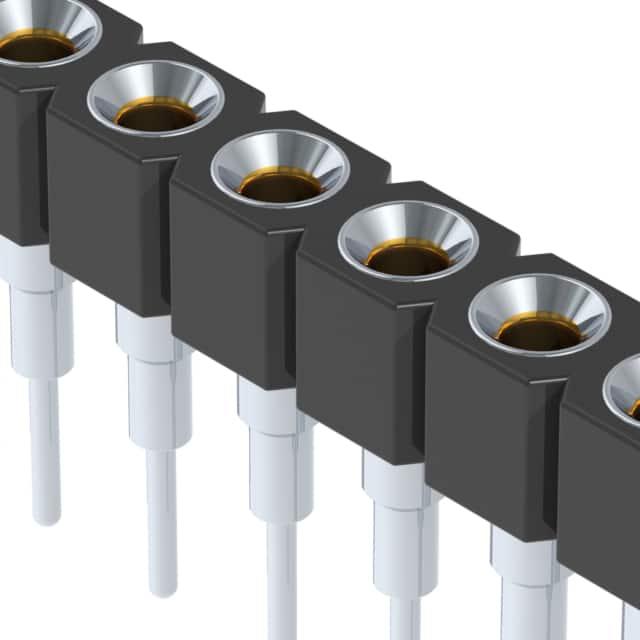

    Mill-Max Interconnect Socket 316-41-125-41-006000 是一种用于电路板互连的插座。该产品设计用于直插式安装,单排结构,适用于接受直径在0.015到0.025英寸范围内的引线。它采用了镀锡镍(Tin-over-Nickel)的外壳电镀和金镀镍的内接触件电镀,提供卓越的电气性能和长期可靠性。此产品主要应用于电子制造、通信设备和自动化控制系统等领域。

    技术参数


    - 尺寸与接口: 直插式,0.100英寸网格;单排结构;通过孔安装,适用于直径0.015至0.025英寸的引线。
    - 接触件材质与规格: 接触件采用BeCu合金,化学成分:Cu 98.1%,Be 1.9%;硬度(TD01):屈服强度,密度0.298磅/立方英寸;电气导电率:22% IACS;电阻最大值:10毫欧;工作温度:-55°C 至 +125°C;熔点:980°C/865°C (液相/固相)。
    - 电气性能: 电流承载能力为3安培;接触件采用标准的四指接触设计。
    - 绝缘材料: PCT聚酯绝缘体,品牌为Thermx CG-933;绝缘电阻最小值:10,000兆欧;耐压等级:交流100V/直流150V。
    - 温度性能: 热变形温度(ASTM D 648):529°F (276°C) @ 66 psi;材料高于446°F (230°C)时适合于共晶回流焊,高于500°F (260°C)时适合于无铅回流焊。
    - RoHS 和 REACH 符合性声明: 该产品符合RoHS和REACH法规的要求,不含铅、汞、镉、六价铬等有害物质。

    产品特点和优势


    - 出色的电气性能: 产品具有高电流承载能力和低电阻特性,能够保证信号传输的稳定性和可靠性。
    - 优异的温度适应性: 可在广泛的温度范围内(-55°C 至 +125°C)可靠工作,尤其适用于工业和汽车电子领域。
    - 高可靠性材料: 使用的BeCu合金和PCT聚酯绝缘材料,具有出色的机械和电气性能,确保长期稳定工作。
    - 环保合规: 产品符合RoHS和REACH法规,确保环保合规,减少对环境的影响。

    应用案例和使用建议


    - 应用案例: 此产品广泛应用于通信设备、医疗仪器、航空航天系统、汽车电子等复杂电子系统中。
    - 使用建议: 在安装过程中,应确保引线的插入力度适中,避免过度弯曲引线导致接触不良。在高温环境下使用时,建议选择适合的工作温度范围,以保证长期可靠运行。

    兼容性和支持


    - 兼容性: 该产品可与其他标准直插式插头兼容,适用于大多数通用连接需求。
    - 技术支持: Mill-Max公司提供全面的技术支持和维护服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    - 问题1: 插座无法正常接触引线。
    - 解决办法: 检查引线直径是否在规定的范围内,并确保引线清洁无损。
    - 问题2: 插座的寿命较短。
    - 解决办法: 在高温环境下工作时,选择合适的工作温度范围,避免超过持续工作温度上限150°C。

    总结和推荐


    Mill-Max Interconnect Socket 316-41-125-41-006000 以其出色的电气性能、高可靠性及广泛的应用领域,在市场上具备较高的竞争力。特别是在需要高精度和稳定性要求的应用场合,该产品表现优异。综上所述,强烈推荐此款产品用于各类电子系统的设计与开发。

316-41-125-41-006000参数

参数
防护等级 -
触头镀层厚度 - 配接 250nm
颜色 黑色
间距-配接 2.54mm
类型 Elevated Socket,Push-Pull
触头镀层 - 配接
针脚数 25pin
额定电流 3A
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

316-41-125-41-006000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-41-125-41-006000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 316-41-125-41-006000 316-41-125-41-006000数据手册

316-41-125-41-006000封装设计

查看详情并下载
Symbol
Footprint
3D Model
