814-22-020-30-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 20 铜合金 510nm 金 贴片安装 25.4mm(长度)*5.08mm(高度)
供应商型号: ED8167-20-ND
供应商: Digi-Key
标准整包数: 1

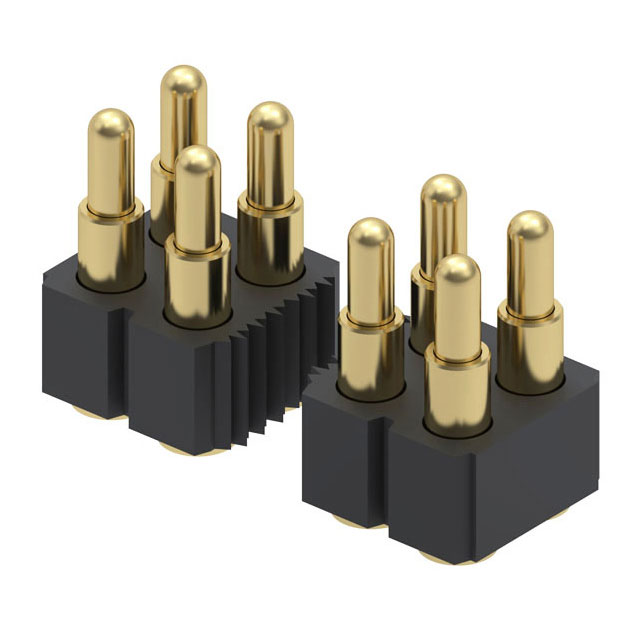

MILL-MAX 矩形连接器 - 弹簧式 814-22-020-30-002101

814-22-020-30-002101概述

    Spring-Loaded Connectors: Technical Overview

    1. 产品简介


    弹簧加载连接器(Spring-Loaded Connectors)是用于电路板连接的一种高效能部件,主要用于实现精准且可靠的电连接。这类连接器通常采用机械弹簧设计,以确保接触可靠、电流传输稳定。Mill-Max Mfg. Corp.生产的系列812、814、819、820、810连接器均采用这一设计,广泛应用于工业自动化、通信设备、消费电子等领域。

    2. 技术参数


    | 参数 | 值 |

    | 材料 | 接触端子和基座:铜合金机加工并镀金(20微米金+100微米镍);弹簧:铍铜镀金(10微米金);绝缘体:高温热塑性塑料,UL94 V-0等级 |
    | 力度 | 初始高度(A)处:25克;中行程(.0275英寸或.045英寸)处:60克 |
    | 耐用性 | 1,000,000次循环 |
    | 工作电压 | 交流100Vrms/直流150V |
    | 工作电流 | 连续2A,峰值3A |
    | 接触电阻 | ≤20毫欧 |
    | 绝缘电阻 | ≥10,000兆欧 |
    | 击穿电压 | 最小700Vrms |
    | 容量 | ≤1皮法 |

    3. 产品特点和优势


    - 高耐用性:高达1,000,000次循环,保证长期稳定工作。
    - 精密制造:采用精密机械加工工艺和表面镀金处理,确保长寿命和高可靠性。
    - 低接触电阻:保证高效的电流传导,特别适合高电流应用场合。
    - 兼容多种安装方式:单排、双排接触条带设计,适用不同的PCB布局需求。
    - 高温适应性:选用UL94 V-0等级的高温度热塑性材料,适合回流焊接过程。
    - 环保设计:符合RoHS-2标准,无有害物质。

    4. 应用案例和使用建议


    这些弹簧加载连接器适用于多种设备中的PCB连接场景。例如,在工业自动化领域,它们可以作为控制板间的连接器,提供稳定的电力和信号传输。在消费电子产品中,它们可用于电池和其他组件之间的连接。使用时,应确保适当的插拔力度,避免因过度施力而损坏弹簧或绝缘体。对于密集布线的电路板,需要考虑接触件的高度和排列方式以避免短路。

    5. 兼容性和支持


    该系列产品与Mill-Max的其他电子元器件具有良好的兼容性,方便在不同项目中进行组合使用。制造商提供了丰富的技术支持文档,并提供Tape & Reel包装服务,便于自动化装配线使用。如需更多信息或遇到复杂问题,可直接联系技术部门获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 检查是否有异物阻碍或调整插针位置 |
    | 连接不稳定 | 确认插座和插头均已正确装配 |
    | 触点出现磨损 | 更换新的连接器以恢复性能 |

    7. 总结和推荐


    综上所述,Mill-Max的弹簧加载连接器以其卓越的耐用性和可靠性,在众多应用场景中表现出色。无论是在工业自动化还是消费电子领域,这些连接器都是理想的选择。我们强烈推荐使用此类产品来满足高标准的电连接需求。

814-22-020-30-002101参数

参数
排数 2
触头镀层
触头数量 20
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

814-22-020-30-002101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

814-22-020-30-002101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 814-22-020-30-002101 814-22-020-30-002101数据手册

814-22-020-30-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.988 ¥ 117.0621
20+ $ 11.3235 ¥ 94.7637
40+ $ 10.783 ¥ 90.2401
60+ $ 10.4787 ¥ 87.6936
100+ $ 10.1079 ¥ 84.5902
260+ $ 9.4493 ¥ 79.0787
500+ $ 9.0236 ¥ 75.5166
1000+ $ 8.5936 ¥ 71.9174
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 117.06
