838-22-020-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2mm 2 20 铜合金 250nm 金 通孔安装
供应商型号: ED10889-ND
供应商: Digi-Key
标准整包数: 1

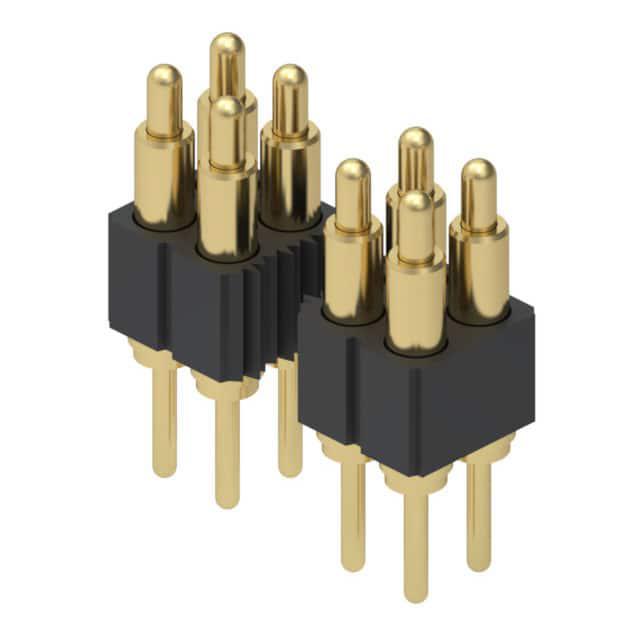

MILL-MAX 矩形连接器 - 弹簧式 838-22-020-10-001101

838-22-020-10-001101概述

    SPRING-LOADED CONNECTORS: TECHNICAL OVERVIEW AND APPLICATION ANALYSIS

    产品简介


    弹簧加载连接器(Spring-Loaded Connectors)是用于电气和电子系统中的关键部件,提供可靠的接触性能。Mill-Max Manufacturing Corp.生产的单排Series 836和双排Series 838系列连接器是市场上的热门选择。这些连接器特别适用于需要频繁插拔操作的应用场合,如测试设备、移动设备和其他高可靠性要求的环境中。

    技术参数


    - 材料:
    - 接触针和基座:机加工铜合金,表面镀0.51μm金,底镀2.54μm镍
    - 弹簧:铍铜,表面镀0.25μm金
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级
    - 机械性能:
    - 弹簧初始高度时的力:25克
    - 弹簧行程中部时的力:60克
    - 使用寿命:高达1,000,000次循环
    - 电气性能:
    - 电压额定值:交流100V/直流150V
    - 电流额定值:每个触点连续电流2A,峰值电流3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700VRMS
    - 电容:最大1pF

    产品特点和优势


    - 高可靠性和长寿命:通过精密加工和镀金处理,保证高达1,000,000次循环的使用寿命。
    - 大电流承载能力:单个触点可以持续承载2A电流,峰值可达3A。
    - 高温度适应性:高温度热塑绝缘材料适用于焊接和回流工艺。
    - 紧凑设计:适合在2mm网格间距上使用,支持单排和双排接触条。

    应用案例和使用建议


    - 应用案例:
    - 在测试设备中,频繁插拔的需求使得此类连接器成为理想选择。
    - 在便携式电子设备中,高可靠性需求也推动了这类连接器的应用。
    - 使用建议:
    - 在安装前确保电路板上的通孔直径符合标准(0.76±0.08mm),以保证良好的接触效果。
    - 确保连接器正确插入,并在焊接过程中避免过度加热,以防止损坏。

    兼容性和支持


    - 兼容性:
    - Series 836和838连接器设计适用于2mm网格间距的电路板,适合手动放置。
    - 支持和服务:
    - Mill-Max Manufacturing Corp.提供了详尽的技术支持和售后服务,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    - Q1: 安装时如何确保良好的接触效果?
    - A1: 确认电路板上的通孔尺寸合适,连接器垂直且正确插入通孔。
    - Q2: 如何清洁和维护连接器?
    - A2: 可使用柔软的布料轻轻擦拭,避免使用化学溶剂。
    - Q3: 如何避免连接器在频繁插拔后失效?
    - A3: 定期检查连接器的磨损情况,必要时进行更换。

    总结和推荐


    综上所述,Mill-Max的弹簧加载连接器(Series 836 & 838)凭借其出色的可靠性和耐用性,在各种高频插拔操作的应用场景中表现出色。其支持高电流和多循环操作的能力使其成为高可靠性应用的理想选择。如果您正在寻找一种可靠且持久的解决方案,强烈推荐使用Mill-Max的弹簧加载连接器。

838-22-020-10-001101参数

参数
材料 铜合金
排数 2
触头镀层
触头数量 20
触头镀层厚度 250nm
类型 Piston
间距 2mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

838-22-020-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

838-22-020-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 838-22-020-10-001101 838-22-020-10-001101数据手册

838-22-020-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
