首页  >  产品百科  >  823-22-012-10-004101

823-22-012-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 12 铜合金 510nm 金 通孔安装 15.24mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-012-10-004101
供应商: 期货订购
标准整包数: 1

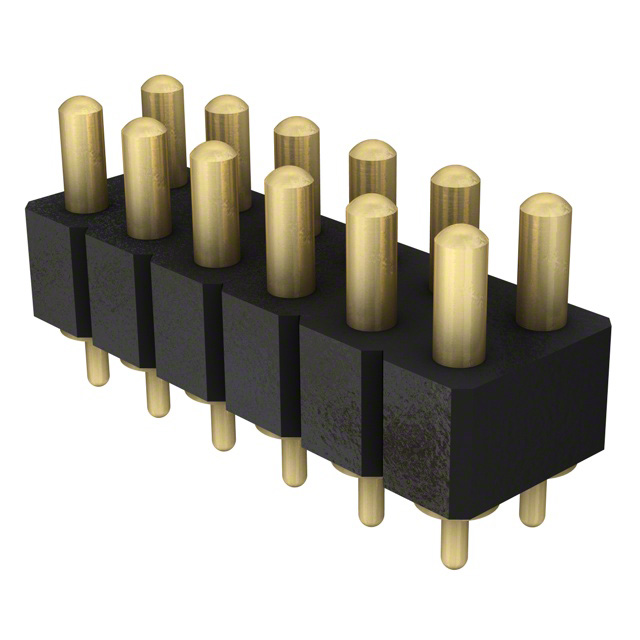

MILL-MAX 矩形连接器 - 弹簧式 823-22-012-10-004101

823-22-012-10-004101概述

    SPRING-LOADED CONNECTORS:系列821和823的技术手册

    1. 产品简介


    Spring-Loaded Connectors(弹簧式连接器)是用于PCB电路板的弹簧式连接器,它们采用精密制造工艺,提供高可靠性和耐用性。这些连接器适用于各种电子设备,如计算机、通信设备和消费电子产品。Spring-Loaded Connectors 系列821 和823 旨在为电子工程师提供便捷而稳定的连接解决方案。

    2. 技术参数


    系列821和823的技术参数如下:
    - 材料
    - 接触销及基座:由铜合金制成并镀金0.51μm,镍镀层厚度为2.54μm
    - 弹簧:铍铜镀金0.25μm
    - 绝缘体:耐高温热塑性材料,符合UL94 V-0标准

    - 机械
    - 初始高度(A)处弹簧力:25克
    - 中行程(B/2)处弹簧力:60克
    - 循环寿命:高达1,000,000次
    - 电气
    - 额定电压:100Vrms/150Vdc
    - 连续电流容量:2安培,峰值电流容量:3安培
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000兆欧
    - 绝缘强度:最小700Vrms
    - 容量:最大1pF
    - 其他
    - RoHS-2合规
    - 适用于手动安装到直径为0.56±0.08mm的镀通孔中,适用于手焊、波峰焊或回流焊过程

    3. 产品特点和优势


    - 高可靠性:精密加工的接触销和镀金表面提供了高耐久性和长寿命。
    - 低电阻和高电流:连续电流2安培,峰值电流3安培,适合各种高功率应用。
    - 兼容性:适用于手动安装到直径为0.56±0.08mm的镀通孔中,适用多种焊接方法。
    - 适应性强:通过精密设计实现长行程和低轮廓组装。

    4. 应用案例和使用建议


    - 应用场景:这些连接器被广泛应用于各种需要高可靠性的场合,如数据中心、网络设备、仪器仪表等。
    - 使用建议:
    - 在组装前确保所有零件清洁无污染。
    - 将连接器插入0.56±0.08mm的镀通孔时,避免过度用力导致变形。
    - 使用正确的焊接方法以保证连接器的可靠性和使用寿命。

    5. 兼容性和支持


    - 兼容性:这些连接器可以轻松集成到现有设计中,并支持手动安装到电路板上。
    - 支持和维护:制造商提供详尽的技术文档和售后支持,帮助客户解决任何可能出现的问题。

    6. 常见问题与解决方案


    - 问题:连接器插入后无法保持稳定连接。
    - 解决方案:检查连接器插入位置是否正确,确认连接器和孔径的公差是否匹配。
    - 问题:电流传输不稳定。
    - 解决方案:重新焊接连接器,确保焊接点牢固无虚焊。

    7. 总结和推荐


    Spring-Loaded Connectors 系列821和823是一款高性能、高可靠性的弹簧式连接器。这些连接器以其出色的机械和电气性能,以及卓越的设计,在高要求的应用中表现出色。对于需要高可靠性和长时间使用寿命的项目,强烈推荐使用此类连接器。

823-22-012-10-004101参数

参数
触头镀层
触头数量 12
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
长*宽*高 15.24mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

823-22-012-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-012-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-012-10-004101 823-22-012-10-004101数据手册

823-22-012-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.7024 ¥ 39.0295
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 39029.5
