首页  >  产品百科  >  811-22-027-30-002101

811-22-027-30-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 27 铜合金 510nm 金 贴片安装
供应商型号: Q-811-22-027-30-002101
供应商: 期货订购
标准整包数: 1

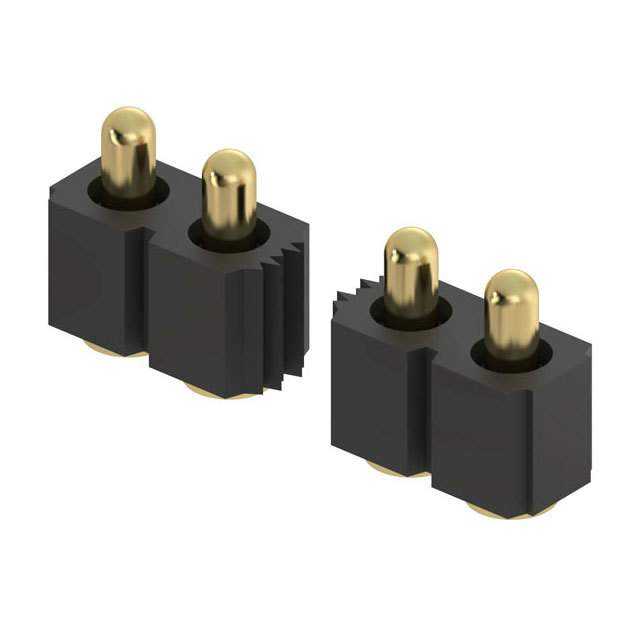

MILL-MAX 矩形连接器 - 弹簧式 811-22-027-30-002101

811-22-027-30-002101概述

    Spring-Loaded Connectors: Mill-Max Mfg. Corp.

    产品简介


    Mill-Max Mfg. Corp. 是一家专注于生产高品质弹簧式连接器的制造商。本文将详细介绍他们的几种弹簧式连接器:Series 811, 812, 813, 814 和 Series 810。这些连接器适用于广泛的电子设备,包括消费电子产品、工业控制系统、通信设备等,提供高效、可靠和耐用的连接解决方案。

    技术参数


    1. 材料
    - 接触针和基座:黄铜合金,镀20μ金(覆盖100μ镍)
    - 弹簧:铍铜,镀10μ金
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级
    2. 机械参数
    - 初始高度时的弹簧力:25克
    - 中行程时的弹簧力(具体高度根据不同型号):60克
    - 寿命:1,000,000次循环
    - 共平面性:0.005英寸(单排最多10针,双排最多20针)
    3. 电气参数
    - 电压等级:100Vrms/150Vdc
    - 电流等级:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    这些弹簧式连接器具有以下显著特点和优势:
    - 高可靠性:使用寿命长达1,000,000次循环。
    - 高电流承载能力:每个接触点连续承载2A,峰值可达3A。
    - 低接触电阻:保证稳定的电流传导。
    - 适合自动化装配:可使用标准32mm宽载带和44mm宽载带进行自动贴装。
    - 易于手动安装:提供不同的接触高度和数量,方便灵活使用。

    应用案例和使用建议


    这些连接器适用于多种应用场景:
    - 消费电子产品:手机、平板电脑等便携设备需要小体积、高性能的连接器。
    - 工业控制系统:工厂自动化设备需要高可靠性和长时间工作的连接器。
    - 通信设备:路由器、交换机等需要频繁插拔的连接器。
    使用建议:
    - 在使用前仔细阅读技术手册,了解不同型号的特性和适用场景。
    - 确保正确放置载带,避免不必要的损坏。
    - 考虑散热设计以避免过热导致的失效。

    兼容性和支持


    这些连接器具有良好的兼容性,适用于标准的32mm和44mm宽载带,并且可以通过真空吸嘴进行自动贴装。Mill-Max提供了详细的技术支持和维护服务,确保用户能够顺利使用这些连接器。

    常见问题与解决方案


    - 问题1:如何处理连接器在装配过程中变形?
    解决方案:确保装配工具的正确使用,避免过度施力。
    - 问题2:如何判断连接器是否安装正确?
    解决方案:检查连接器外观是否有明显损伤,并测试电气连接是否稳定。

    总结和推荐


    总体来说,Mill-Max的弹簧式连接器系列具有卓越的可靠性和耐用性,适合多种应用场合。由于其高可靠性、大电流承载能力和易用性,强烈推荐在各种电子设备中使用这些连接器。

811-22-027-30-002101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 27
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
安装方式 贴片安装
零件状态 在售

811-22-027-30-002101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-027-30-002101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-027-30-002101 811-22-027-30-002101数据手册

811-22-027-30-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 8.7889 ¥ 72.9482
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 72948.2
