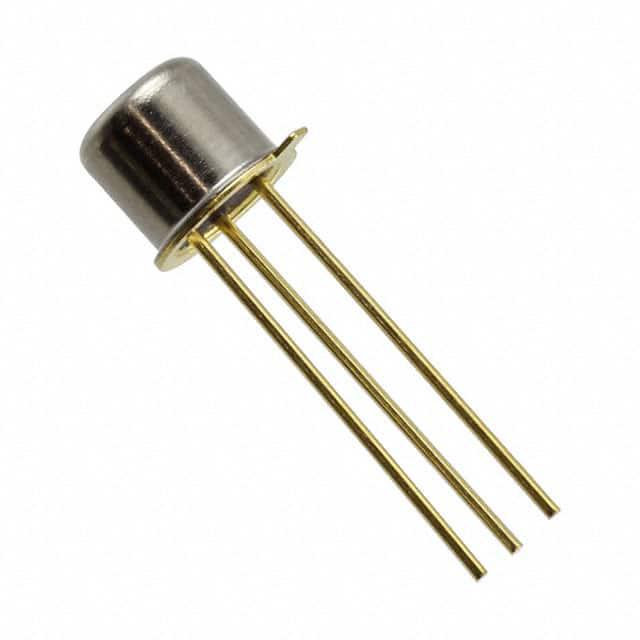

JANTX2N4957

产品分类: 三极管(BJT)
厂牌: MICROSEMI
产品描述: PNP 30V 30mA TO-72 通孔安装 17.78mm(宽度)
供应商型号: CSCS-JANTX2N4957
供应商: 海外现货
标准整包数: 1
MICROSEMI 三极管(BJT) JANTX2N4957

JANTX2N4957概述

    2N4957 PNP Silicon VHF-UHF Amplifier Transistor 技术手册

    产品简介


    2N4957是一款由Microsemi Corporation生产的军用认证硅制PNP放大晶体管,设计用于甚高频(VHF)至超高频(UHF)设备及其他高可靠性应用场合。其主要功能是作为高频低噪声放大器、振荡器和混频器的核心组件。此外,2N4957还提供了表面贴装版本(2N4957UB),以便于在现代电子设备中使用。

    技术参数


    - 工作温度范围:TJ 和 TSTG:-65°C 至 +200°C
    - 极限电压参数:
    - 集电极-发射极电压 VCEO:-30 V
    - 集电极-基极电压 VCBO:-30 V
    - 发射极-基极电压 VEBO:-3 V
    - 最大耗散功率:PT 200 mW
    - 集电极电流:IC -30 mA
    - 推荐降额:对于 TA > +25 °C,线性降额 1.14 mW/°C

    产品特点和优势


    - 通过 MIL-PRF-19500/426 认证,适用于 JANTXV、JANTX 及 JAN 级别。
    - 采用带金镍镀层 Kovar 引脚的金属 TO-72 封装,提供 RoHS 合规版本(仅限商用级)。
    - 该晶体管专为超高速频率应用而设计,提供卓越的低噪声性能。

    应用案例和使用建议


    - 由于其卓越的高频性能,2N4957常被用于卫星通信系统、雷达系统及无线通信设备中。为了最大化其性能,应确保电路设计符合其电气特性要求,特别是在高温环境下的可靠运行。
    - 建议在实际应用时详细检查其动态特性如小信号功率增益和反馈电容,以确保最佳匹配效果。

    兼容性和支持


    - 2N4957 支持 TO-72 和 UB 表面封装,与多种现有电路板设计兼容。制造商提供全面的技术支持文档和在线资源,包括详细的电气特性图表和可靠性报告。
    - Microsemi 官方网站 http://www.microsemi.com 提供最新产品信息和技术支持服务。

    常见问题与解决方案


    - 问:在高温环境下工作,如何确保该晶体管的稳定性能?
    - 答: 使用热敏电阻进行温度补偿,或选用散热片辅助散热,以保证在极限温度下也能正常工作。

    - 问:若发现晶体管输出不稳定,如何排查?
    - 答: 检查输入信号是否符合要求,同时确认供电电压和电流是否在规定的范围内。确保所有连接点接触良好无虚焊现象。

    总结和推荐


    2N4957凭借其优异的高频性能和高可靠性,在诸多应用场景中展现出色的表现。无论是商业还是军用市场,该产品都具备强劲的竞争实力。对于需要高频应用且追求高性能与高可靠性的用户,强烈推荐使用2N4957。

JANTX2N4957参数

参数
最大集电极发射极饱和电压 -
配置 -
VCBO-最大集电极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 -
VCEO-集电极-发射极最大电压 30V
晶体管类型 PNP
VEBO-最大发射极基极电压 -
集电极截止电流 -
集电极电流 30mA
长*宽*高 17.78mm(宽度)
通用封装 TO-72
安装方式 通孔安装
零件状态 在售
包装方式 散装
