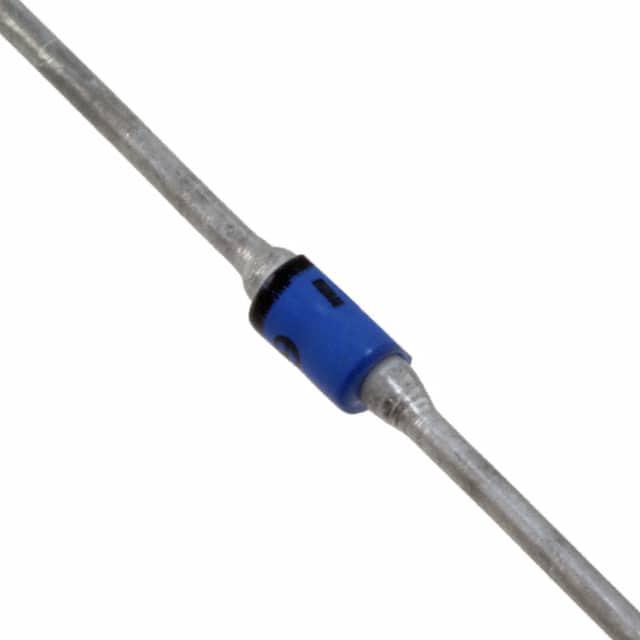

JANTXV1N5622

产品分类: 整流二极管/整流桥
厂牌: MICROSEMI
产品描述: 1KV 2μs 500nA 1A 通孔安装 5.21mm(长度)
供应商型号:
供应商:
标准整包数: 0
MICROSEMI 整流二极管/整流桥 JANTXV1N5622

JANTXV1N5622概述


    产品简介


    VOIDLESS-HERMETICALLY-SEALED STANDARD RECOVERY GLASS RECTIFIERS
    VOIDLESS-HERMETICALLY-SEALED标准恢复玻璃整流二极管系列是Microsemi Scottsdale Division的产品,具备军事级别的可靠性,适用于不能承受任何故障的高可靠性应用场合。这些额定电流为1.0安培,工作峰值反向电压范围为200至1000伏特的二极管采用了无空隙密封玻璃封装,通过内部“Category I”冶金接合工艺制成。此外,该系列产品还提供表面贴装MELF封装配置,只需添加“US”后缀(详见1N5614US到1N5622US单独的数据表)。

    技术参数


    - 工作峰值反向电压 (VRWM):200V 至 1000V
    - 最小击穿电压 (VBR):220V 至 1100V
    - 平均整流输出电流 (IO):1.0A @ 55°C, 0.75A @ 100°C
    - 最大正向电压 (VF):0.8V 至 1.3V
    - 最大漏电流 (IR):25μA
    - 最大浪涌电流 (IFSM):30A
    - 反向恢复时间 (trr):2.0μs
    - 环境温度范围:存储和结温范围为-65°C至+200°C
    - 热阻:38°C/W(结至引脚)

    产品特点和优势


    1. 无空隙密封玻璃封装:这种设计可以有效防止气体和湿气进入,确保长期稳定性。
    2. 三重层钝化处理:提高耐环境能力和电气性能。
    3. 内部“Category I”冶金接合:确保接合点的高可靠性。
    4. 辐射硬化:具有固有的辐射抗扰性。
    5. 高温环境下的高可靠性:在极端温度条件下仍能保持稳定性能。
    6. 高前向浪涌电流能力:能应对大电流冲击。

    应用案例和使用建议


    应用案例:
    - 军事和航空航天领域:这类二极管广泛用于军事雷达系统、卫星通信设备等对可靠性要求极高的场合。
    - 一般整流应用:如桥式整流器、半桥式整流器、箝位二极管等。
    使用建议:
    - 在高温环境下使用时,应根据具体温度条件适当降低电流值,以避免过热损坏。
    - 对于频繁波动的工作环境,应注意散热设计,保证结温不超过175°C。
    - 确保电路布局合理,减小杂散电感的影响,以提高可靠性和响应速度。

    兼容性和支持


    这些二极管可与各种表面贴装和通孔安装设备兼容。Microsemi提供了详尽的技术文档和客户支持服务,包括产品数据表、应用指南和技术咨询等,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    问题1:如何正确焊接此类二极管?
    - 解决方案:采用260°C的焊接温度,持续时间不超过10秒。确保焊点质量,避免过度加热导致性能下降。
    问题2:如何判断二极管的极性?
    - 解决方案:根据标志带(cathode band)识别阴极端。在安装时确保阳极连接电源正极,阴极连接负载。
    问题3:如何测试反向恢复时间 (trr)?
    - 解决方案:使用专业测试仪器进行测量,例如瞬态响应分析仪。或者参考产品数据表中的典型曲线图来估算。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性:军事级标准,适用严苛环境。
    - 良好的热稳定性:能够适应宽泛的工作温度范围。
    - 易于集成:支持多种封装形式,便于在不同电路板上使用。

    - 推荐使用:
    对于需要高度可靠性的应用,尤其是军事、航空航天和工业控制领域,VOIDLESS-HERMETICALLY-SEALED标准恢复玻璃整流二极管系列是理想的选择。其出色的性能和广泛的应用领域使其在市场上具有显著的竞争优势。

JANTXV1N5622参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 1KV
反向恢复时间 2μs
正向浪涌电流 -
长*宽*高 5.21mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV1N5622厂商介绍

Microsemi是一家全球领先的高性能模拟和混合信号半导体解决方案供应商,专注于为****和**、通信、数据中心和工业市场提供创新的解决方案。公司的产品线涵盖FPGA、ASIC、SoC、模拟、RF、功率管理和时钟管理等。

Microsemi的产品主要分为以下几类:
1. FPGA:提供高性能、低功耗的FPGA解决方案,广泛应用于通信、工业和汽车等领域。
2. ASIC/SoC:定制化的ASIC和SoC解决方案,满足客户在性能、功耗和成本方面的特定需求。
3. 模拟:包括电源管理、信号链和接口解决方案,广泛应用于通信、工业和汽车等领域。
4. RF:提供高性能的RF解决方案,包括射频收发器、功率放大器和滤波器等。
5. 时钟管理:提供高精度的时钟和同步解决方案,满足通信和数据中心等领域的需求。

Microsemi的优势在于其在高性能模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司致力于为客户提供高性能、低功耗和高可靠性的解决方案,以满足日益严苛的应用需求。

JANTXV1N5622数据手册

厂牌 PDF简要描述 下载
MICROSEMI 整流二极管/整流桥 MICROSEMI JANTXV1N5622 JANTXV1N5622数据手册
