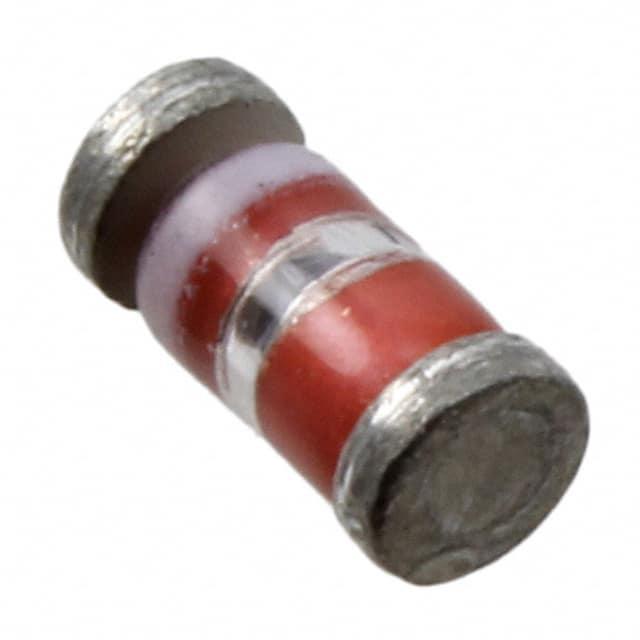

JANTX1N4148UR-1

产品分类: 整流二极管/整流桥
厂牌: MICROSEMI
产品描述: 75V 2A 20ns 500nA 200mA 独立式 DO-213AA 贴片安装 1.7mm(高度)
供应商型号: CSCS-JANTX1N4148UR-1
供应商: 海外现货
标准整包数: 1
MICROSEMI 整流二极管/整流桥 JANTX1N4148UR-1

JANTX1N4148UR-1概述

    # Microsemi Corporation 1N4148UR-1 技术手册解析

    产品简介


    基本介绍
    1N4148UR-1 是一种玻璃 MELF 封装的开关二极管,具有军事级产品的内部冶金结合结构(符合 MIL-PRF-19500/116 规范)。此二极管具有低电容、高速开关的特点,可用于多种高速应用场合,如开关器、检测器、瞬态 OR'ing、逻辑阵列等。
    应用领域
    - 高频数据线路
    - RS-232 和 RS-422 接口网络
    - 以太网 10 Base T
    - 计算机
    - 局域网(LAN)

    技术参数


    - 工作温度范围:TJ & TSTG -65°C 到 +175°C
    - 热阻:Junction-to-Ambient (1) 为 325 °C/W,Junction-to-Endcap (2) 为 100 °C/W
    - 最大击穿电压:V(BR) 为 100 V
    - 峰值反向工作电压:VRWM 为 75 V
    - 平均整流电流:IO 为 200 mA (TA = 75°C)
    - 非重复性正弦脉冲电流:IFSM 为 2 A (峰值)

    产品特点和优势


    - 密封玻璃构造:保证高可靠性
    - 低电容:适用于高频应用
    - 快速开关速度:具有最小的反向恢复时间
    - JAN、JANTX 和 JANTXV 资格认证:符合 MIL-PRF-19500/116 标准
    - RoHS 合规版本:适用于商业级应用

    应用案例和使用建议


    实际使用场景
    - 数据传输:适用于高速数据线应用
    - 通信接口:适合 RS-232 和 RS-422 网络接口
    - 计算机设备:适合用于计算机内的各种电路
    - 局域网络:适用于 LAN 环境
    使用建议
    - 在选择使用该二极管时,确保其环境温度不超出工作温度范围(-65°C 到 +175°C)
    - 鉴于其较低的电容特性,在设计高速信号电路时可发挥显著优势
    - 若需考虑 RoHS 合规性,则选择带有 e3 标识的版本

    兼容性和支持


    - 封装选项:
    - DO-213AA
    - DO-35(轴向引脚)
    - UB(表面贴装)
    - UB2(双引脚表面贴装)
    - UBC(陶瓷盖表面贴装)
    - 厂商支持:访问 [Microsemi 官方网站](http://www.microsemi.com) 获取最新信息和技术支持

    常见问题与解决方案


    常见问题及解决方案
    - 问:在极端温度条件下使用时,是否会增加反向电流?
    - 答:根据图表,随着温度升高,反向电流会增大。建议在高温环境下降低电流使用,以避免损坏。
    - 问:如何判断反向恢复时间?
    - 答:可以参考技术手册中的电气特性表,其中详细描述了不同条件下的 trr 参数。


    总结和推荐


    综合评估
    1N4148UR-1 作为一款高性能的开关二极管,凭借其低电容、高可靠性、快速开关速度等特性,在多个领域拥有广泛的应用前景。特别是在需要极高可靠性的军事或商业环境中,它的表现尤为出色。
    是否推荐
    鉴于其优异的技术参数、独特的功能特点以及广泛的适用性,强烈推荐使用 1N4148UR-1 二极管。无论是应用于通信、计算机还是局域网系统,都能表现出色。

JANTX1N4148UR-1参数

参数
If - 正向电流 200mA
Ir - 反向电流 500nA
Vr-反向电压 75V
反向恢复时间 20ns
正向浪涌电流 2A
配置 独立式
长*宽*高 1.7mm(高度)
通用封装 DO-213AA
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装

JANTX1N4148UR-1厂商介绍

Microsemi是一家全球领先的高性能模拟和混合信号半导体解决方案供应商,专注于为****和**、通信、数据中心和工业市场提供创新的解决方案。公司的产品线涵盖FPGA、ASIC、SoC、模拟、RF、功率管理和时钟管理等。

Microsemi的产品主要分为以下几类:
1. FPGA:提供高性能、低功耗的FPGA解决方案,广泛应用于通信、工业和汽车等领域。
2. ASIC/SoC:定制化的ASIC和SoC解决方案,满足客户在性能、功耗和成本方面的特定需求。
3. 模拟:包括电源管理、信号链和接口解决方案,广泛应用于通信、工业和汽车等领域。
4. RF:提供高性能的RF解决方案,包括射频收发器、功率放大器和滤波器等。
5. 时钟管理:提供高精度的时钟和同步解决方案,满足通信和数据中心等领域的需求。

Microsemi的优势在于其在高性能模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司致力于为客户提供高性能、低功耗和高可靠性的解决方案,以满足日益严苛的应用需求。

JANTX1N4148UR-1数据手册

厂牌 PDF简要描述 下载
MICROSEMI 整流二极管/整流桥 MICROSEMI JANTX1N4148UR-1 JANTX1N4148UR-1数据手册

JANTX1N4148UR-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
