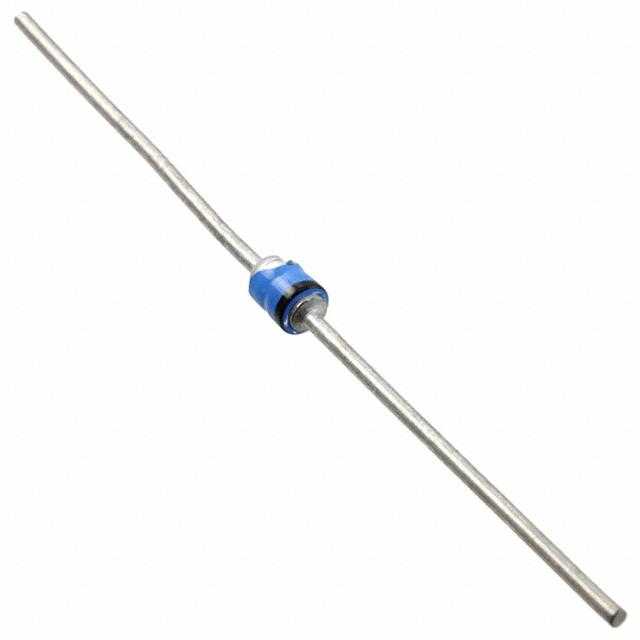

JANTX1N5416

产品分类: 整流二极管/整流桥
厂牌: MICROSEMI
产品描述: 100V 80A 150ns 1μA 3A 独立式 DO-41 通孔安装 6.6mm(长度)
供应商型号:
供应商:
标准整包数: 0
MICROSEMI 整流二极管/整流桥 JANTX1N5416

JANTX1N5416概述


    产品简介


    1N5415 至 1N5420 系列快速恢复玻璃整流器
    1N5415 至 1N5420 是 Microsemi 公司生产的一系列快速恢复玻璃整流器,适用于高可靠性应用场合。该系列通过了 MIL-PRF-19500/411 认证,具备从 50 到 600 伏的工作峰值反向电压。这些整流器采用无空隙密封的玻璃封装,内部使用 "Category 1" 金属化键合,确保高度可靠。此外,该系列还提供表面贴装(MELF)封装,以满足不同应用需求。

    技术参数


    基本规格
    - 类型:快速恢复玻璃整流器
    - 型号:1N5415 至 1N5420
    - 额定电流:3.0 安培
    - 工作峰值反向电压:50 至 600 伏
    - 认证:JAN, JANTX, JANTXV 和 JANS
    性能参数
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 焊接温度(10 秒内) | TSP | 260 | °C |
    | 最大反向恢复时间 | trr | 150 至 400 | ns |
    | 最大正向浪涌电流 | IFSM | 80 | A |
    | 平均整流正向电流(TA=+55°C) | IO | 3 | A |
    | 平均整流正向电流(TA=+100°C) | IO | 2 | A |
    | 最大反向电压 | VRWM | 50 至 600 | V |

    产品特点和优势


    - 行业标准:JEDEC 注册的 1N5415 至 1N5420 系列。
    - 封装特性:无空隙密封的玻璃封装,具有四层通孔钝化层。
    - 认证等级:JAN, JANTX, JANTXV 和 JANS 认证。
    - 高性能:出色的前向浪涌电流能力,极低的热阻。
    - 耐辐射:固有的抗辐射性能,具体描述见 Microsemi “MicroNote 050”。

    应用案例和使用建议


    应用场景
    - 军用及高可靠性应用:这些整流器广泛应用于军事和航空电子设备。
    - 通用整流应用:适用于桥式整流器、半桥整流器和其他整流应用。
    - 高前向浪涌电流能力:适合需要承受高瞬态电流的应用场合。
    使用建议
    - 温度管理:由于工作温度范围宽广,应考虑散热设计,特别是当工作环境温度接近最高值时。
    - 电路布局:为减少寄生电容,应尽可能缩短引线长度。
    - 测试与验证:确保在最终部署前进行全面的电气和机械测试,以保证长期可靠性。

    兼容性和支持


    - 兼容性:1N5415 至 1N5420 系列可与其他符合 MIL-PRF-19500/411 规范的器件兼容。
    - 技术支持:Microsemi 提供全面的技术支持,包括安装指南、使用手册和售后支持服务。详情请访问官网或联系销售代表。

    常见问题与解决方案


    - Q1:如何处理焊接过程中产生的空隙?
    - A1:确保焊接过程中的温度和时间严格控制,避免产生空隙。

    - Q2:如何选择合适的型号?
    - A2:根据所需的工作峰值反向电压和额定电流选择合适的型号。

    总结和推荐


    1N5415 至 1N5420 系列快速恢复玻璃整流器凭借其高可靠性、宽泛的工作电压范围和优异的电气性能,在军用和高可靠性应用领域表现出色。这些整流器不仅能够承受极端环境下的工作条件,而且在一般应用中也展现出卓越的表现。因此,我们强烈推荐这些产品用于需要高可靠性的应用场景。

JANTX1N5416参数

参数
正向浪涌电流 80A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 1μA
Vr-反向电压 100V
反向恢复时间 150ns
长*宽*高 6.6mm(长度)
通用封装 DO-41
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

JANTX1N5416厂商介绍

Microsemi是一家全球领先的高性能模拟和混合信号半导体解决方案供应商,专注于为****和**、通信、数据中心和工业市场提供创新的解决方案。公司的产品线涵盖FPGA、ASIC、SoC、模拟、RF、功率管理和时钟管理等。

Microsemi的产品主要分为以下几类:
1. FPGA:提供高性能、低功耗的FPGA解决方案,广泛应用于通信、工业和汽车等领域。
2. ASIC/SoC:定制化的ASIC和SoC解决方案,满足客户在性能、功耗和成本方面的特定需求。
3. 模拟:包括电源管理、信号链和接口解决方案,广泛应用于通信、工业和汽车等领域。
4. RF:提供高性能的RF解决方案,包括射频收发器、功率放大器和滤波器等。
5. 时钟管理:提供高精度的时钟和同步解决方案,满足通信和数据中心等领域的需求。

Microsemi的优势在于其在高性能模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司致力于为客户提供高性能、低功耗和高可靠性的解决方案,以满足日益严苛的应用需求。

JANTX1N5416数据手册

厂牌 PDF简要描述 下载
MICROSEMI 整流二极管/整流桥 MICROSEMI JANTX1N5416 JANTX1N5416数据手册
