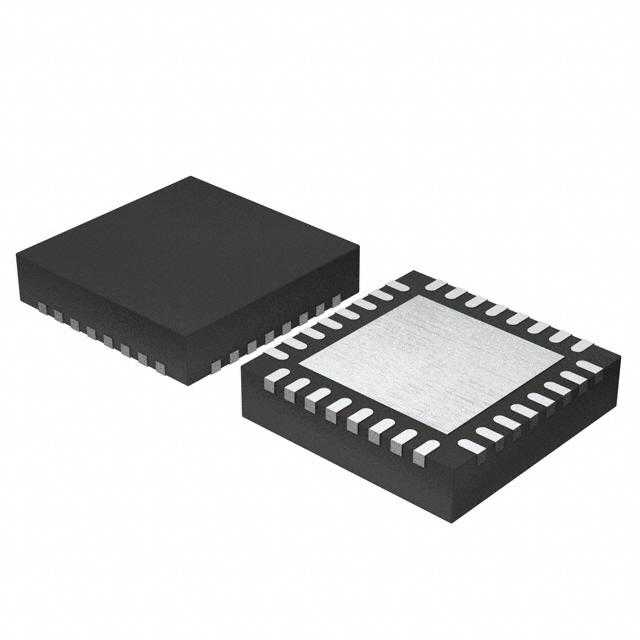

ZL30253LDG1

产品分类: 锁相环
厂牌: MICROSEMI
产品描述: 带旁路 1.71V 3.465V 1.25GHz QFN 贴片安装 5mm(长度)*5mm(宽度)
供应商型号:
供应商:
标准整包数: 0
MICROSEMI 锁相环 ZL30253LDG1

ZL30253LDG1概述

    ZL30252/ZL30253 技术手册概述

    1. 产品简介


    ZL30252 和 ZL30253 是高性能时钟倍频器和抖动衰减器集成电路(IC)。这些器件具备三路输入和三路输出,可以实现多种时钟频率的转换和抖动衰减。它们广泛应用于通信设备、视频广播系统、无线基站和计算机外设等领域。

    2. 技术参数


    - 输入特性:
    - 支持三种输入:两组差分/CMOS 输入和一组 CMOS 输入。
    - 输入频率范围为 1kHz 至 1250MHz(CMOS 为 1kHz 至 300MHz)。
    - 输入信号持续监控,可自动或手动切换参考信号。
    - 包含低带宽数字锁相环(DPLL),带宽可调范围为 14Hz 至 500Hz。
    - 输出特性:
    - 输出频率范围为 <1Hz 至 1035MHz。
    - 高分辨率分数频率转换,误差为零。
    - 输出频率具有典型值为 0.16 至 0.28ps RMS(12kHz 至 20MHz 积分带)的低抖动。
    - 输出接口支持 CML 或双 CMOS 模式,可直接连接至 LVDS、LVPECL、HSTL、SSTL 和 HCSL。
    - 工作环境:
    - 工作温度范围:-40°C 至 +85°C。

    3. 产品特点和优势


    - 多功能输入/输出:支持任意输入和输出频率,提供了极大的灵活性。
    - 低抖动:输出抖动低至 0.16 至 0.28ps RMS,确保了高精度的应用需求。
    - 自配置能力:在上电时自动配置,简化安装和调试过程。
    - 高集成度:不需要外部 VCXO 或环路滤波器组件,降低了设计复杂性和成本。

    4. 应用案例和使用建议


    - 广播视频频率转换:用于视频信号的时钟频率转换,提高视频质量和稳定性。
    - 无线基站的抖动过滤:在无线通信系统中实现精确的时钟同步,减少信号传输中的抖动和噪声。
    - PCI Express 频率倍增:满足高速数据传输的需求,提升系统的整体性能。
    使用建议:
    - 在实际应用中,需仔细选择合适的输入信号格式和优先级配置,以确保最佳的性能表现。
    - 确保电源电压稳定,避免因电压波动引起的不稳定现象。

    5. 兼容性和支持


    - 兼容性:支持多种信号格式,如 CML、双 CMOS、LVDS 等,能够灵活地与不同类型的接口进行对接。
    - 支持和维护:Microsemi 提供详细的技术文档和支持,包括 SPI 或 I2C 接口的软件配置工具,有助于快速上手和故障排除。

    6. 常见问题与解决方案


    - 问题一:无法实现自动参考切换。
    - 解决方案:检查输入信号的优先级配置,确保正确的监控和验证设置。
    - 问题二:输出抖动异常大。
    - 解决方案:调整 DPLL 的带宽设置,降低输入信号的抖动水平。
    - 问题三:找不到设备配置。
    - 解决方案:确认 EEPROM 中的配置正确,或使用配置软件重新加载设备配置。

    7. 总结和推荐


    ZL30252 和 ZL30253 在时钟管理和抖动衰减方面表现出色,具备强大的功能和灵活性。对于需要高精度和低抖动时钟信号的应用场合,这些器件是理想的选择。建议在通信、广播和计算设备中广泛采用,以获得最佳的系统性能。

ZL30253LDG1参数

参数
最大工作供电电压 3.465V
最小工作供电电压 1.71V
PLL-锁相环 带旁路
最大输入频率 1.25GHz
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售

ZL30253LDG1厂商介绍

Microsemi是一家全球领先的高性能模拟和混合信号半导体解决方案供应商,专注于为****和**、通信、数据中心和工业市场提供创新的解决方案。公司的产品线涵盖FPGA、ASIC、SoC、模拟、RF、功率管理和时钟管理等。

Microsemi的产品主要分为以下几类:
1. FPGA:提供高性能、低功耗的FPGA解决方案,广泛应用于通信、工业和汽车等领域。
2. ASIC/SoC:定制化的ASIC和SoC解决方案,满足客户在性能、功耗和成本方面的特定需求。
3. 模拟:包括电源管理、信号链和接口解决方案,广泛应用于通信、工业和汽车等领域。
4. RF:提供高性能的RF解决方案,包括射频收发器、功率放大器和滤波器等。
5. 时钟管理:提供高精度的时钟和同步解决方案,满足通信和数据中心等领域的需求。

Microsemi的优势在于其在高性能模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司致力于为客户提供高性能、低功耗和高可靠性的解决方案,以满足日益严苛的应用需求。

ZL30253LDG1数据手册

厂牌 PDF简要描述 下载
MICROSEMI 锁相环 MICROSEMI ZL30253LDG1 ZL30253LDG1数据手册

ZL30253LDG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
