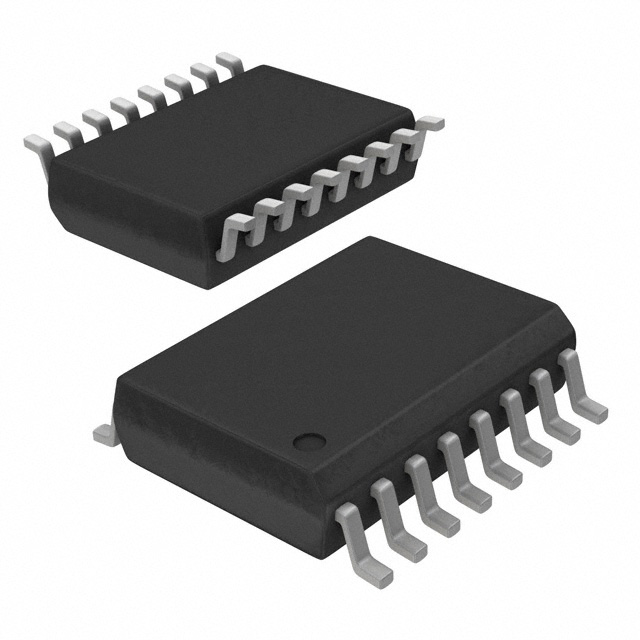

N25Q00AA13GSF40G

产品分类: 闪存(Flash)
厂牌: MICRON TECHNOLOGY
产品描述: 128MB 2.7V 20mA 3.6V 108MHz Serial-SPI SOP 支架安装,贴片安装 10.3mm*7.5mm*2.5mm
供应商型号: 557-1571-5-ND
供应商: Digi-Key
标准整包数: 1
MICRON TECHNOLOGY 闪存(Flash) N25Q00AA13GSF40G

N25Q00AA13GSF40G概述

    Micron N25Q00AA Serial NOR Flash Memory 技术手册

    产品简介


    Micron N25Q00AA 是一款高速串行 NOR 闪存存储器,专为高性能应用设计。它采用单电压 SPI(串行外设接口)兼容接口,支持双倍传输速率(DTR)模式。N25Q00AA 具有 256 Mb 的容量,支持多种协议和操作模式,适用于嵌入式系统、网络设备和其他需要高可靠性的存储需求的应用场合。

    技术参数


    - 容量:1Gb
    - 工作电压:2.7V - 3.6V
    - 最大时钟频率:
    - 单次传输速率(STR)模式:108 MHz
    - 双倍传输速率(DTR)模式:54 MHz
    - 数据传输率:高达 54 MB/s(通过双/四 I/O 操作)
    - 地址模式:3 字节和 4 字节地址
    - 数据保留时间:超过 20 年
    - 擦除周期:每个扇区至少 100,000 次
    - 存储器组织:64 KB 扇区,4 KB 子扇区
    - 保护机制:软件写保护,硬件写保护,用户锁区域

    产品特点和优势


    - 高集成度:采用堆叠式芯片结构,四个 256 Mb 芯片堆叠而成,提供更高的容量。
    - 高效的数据传输:支持双倍和四倍 I/O 数据传输模式,显著提高数据吞吐量。
    - 灵活性配置:支持多种协议(扩展 SPI、双 I/O 和四 I/O),且可通过非易失性寄存器灵活配置。
    - 强大保护功能:多重保护机制,包括软件和硬件写保护,确保数据安全。
    - 执行在位置(XIP)模式:支持直接从闪存启动,简化系统设计。

    应用案例和使用建议


    - 嵌入式系统:适用于嵌入式系统的固件存储,如路由器、交换机等。
    - 工业控制:工业自动化设备中可作为代码和配置数据的持久存储。
    - 医疗设备:医疗设备中对可靠性要求高的应用。
    - 使用建议:在设计时应考虑存储器的工作环境和擦除周期,以避免因频繁擦写导致的磨损。同时,充分利用软件和硬件保护机制,确保数据的安全性。

    兼容性和支持


    - 兼容性:N25Q00AA 支持多种标准协议,易于与其他 SPI 设备兼容。
    - 支持和服务:Micron Technology, Inc. 提供全面的技术支持,包括产品文档、样片申请和技术咨询等服务。

    常见问题与解决方案


    1. 问题:如何正确配置 SPI 模式?
    - 解决方案:参考手册中的“Operating Protocols”章节,根据具体应用选择合适的协议配置。

    2. 问题:如何实现数据的安全存储?
    - 解决方案:利用手册中的“Device Protection”章节,启用软件写保护和硬件写保护功能。
    3. 问题:如何确定存储器的寿命?
    - 解决方案:查看手册中的“Absolute Ratings and Operating Conditions”章节,了解擦除周期和数据保留时间等关键参数。

    总结和推荐


    Micron N25Q00AA 以其强大的功能和可靠性成为市场上优秀的串行 NOR 闪存解决方案。它的多种协议支持、高速数据传输能力和灵活的配置选项使其在嵌入式系统和工业应用中具有广泛的适用性。强烈推荐在需要高性能和高可靠性的应用场合中使用这款产品。

N25Q00AA13GSF40G参数

参数
存储容量 128MB
最大供电电流 20mA
最大时钟频率 108MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 Serial-SPI
长*宽*高 10.3mm*7.5mm*2.5mm
通用封装 SOP
安装方式 支架安装,贴片安装
应用等级 工业级
包装方式 盒装,托盘,管装

N25Q00AA13GSF40G厂商介绍

Micron Technology(美光科技)是一家全球领先的半导体解决方案供应商,成立于1978年,总部位于美国爱达荷州。公司主要生产DRAM、NAND闪存、NOR闪存、SSD固态硬盘、CMOS图像传感器等产品。

Micron Technology的产品主要分为以下几类:
1. DRAM:动态随机存取存储器,广泛应用于服务器、个人电脑、智能手机等设备。
2. NAND闪存:一种非易失性存储器,用于存储大量数据,如U盘、固态硬盘等。
3. NOR闪存:一种非易失性存储器,主要用于存储代码和数据,如嵌入式系统。
4. SSD固态硬盘:基于NAND闪存的高速存储设备,用于替代传统机械硬盘。
5. CMOS图像传感器:用于手机、相机等设备的图像捕捉。

Micron Technology的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 产品多样性:提供多种存储解决方案,满足不同客户的需求。
3. 品质保证:严格的生产和质量控制流程,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

N25Q00AA13GSF40G数据手册

厂牌 PDF简要描述 下载
MICRON TECHNOLOGY 闪存(Flash) MICRON TECHNOLOGY N25Q00AA13GSF40G N25Q00AA13GSF40G数据手册

N25Q00AA13GSF40G封装设计

查看详情并下载
Symbol
Footprint
3D Model
