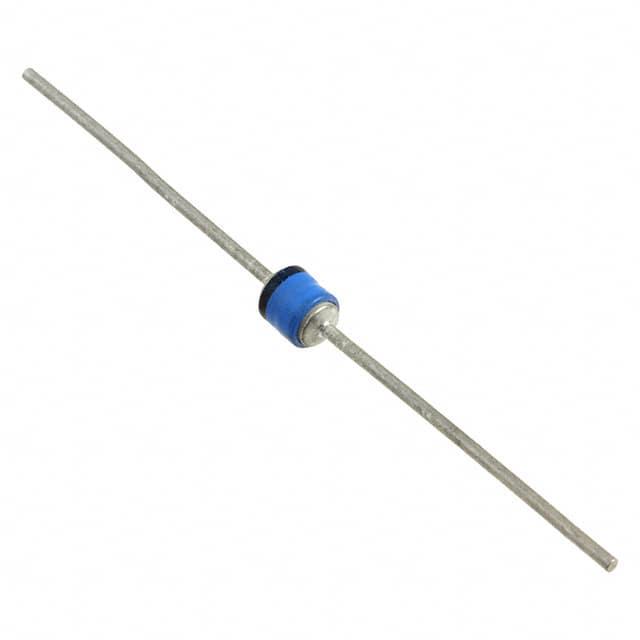

JANTX1N6476

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 107A 78.5V 54V CASE G 通孔安装
供应商型号: TOM-JANTX1N6476
供应商: 海外现货
标准整包数: 1

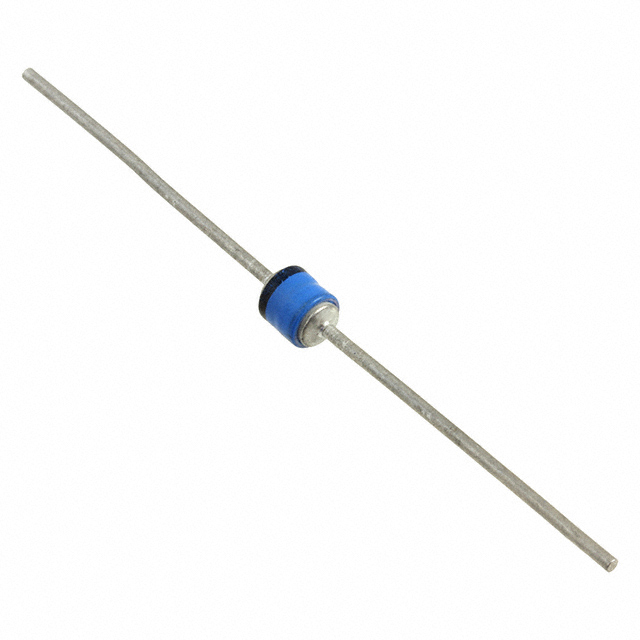

MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6476

JANTX1N6476概述

    高品质瞬态电压抑制器技术手册

    产品简介


    本系列器件是业界认可的无气孔密封单向瞬态电压抑制器(TVS),其设计经过军用资格认证,符合MIL-PRF-19500/552标准,适用于需要高可靠性且不能容忍任何故障的应用场合。本系列产品提供从5.0到51.6伏的工作峰值“额定电压”,具有1500瓦峰值脉冲功率。这些器件采用硬玻璃结构,并具有内部冶金接合,标为类别I,以适应高可靠性应用需求。此外,1500瓦系列已通过MIL-PRF-19500/552标准的军用资质认证。

    技术参数


    - 工作峰值电压 (VWM):5.0至51.6伏特
    - 最大击穿电流 (I(BR)):50毫安至1毫安
    - 最大峰值脉冲电流 (IPP):19安培至107安培
    - 最大稳态功率 (PPP):3.0瓦
    - 最高温度范围: -55°C 至 +175°C
    - 工作温度: -55°C 至 +175°C
    - 储存温度: -55°C 至 +175°C
    - 峰值脉冲功率: 1500瓦 @ 10/1000 µs
    - 正向浪涌电流: 130安培 @ 8.33 毫秒 半正弦波
    - 热阻: 50.0°C/W (3/8英寸引线长度)
    - 焊接温度: 最大260°C,持续10秒
    - 封装: 密封无气孔硬玻璃
    - 引脚材料: 锡铅 (Sn/Pb) 覆铜
    - 标记: 管体涂漆,包含型号等信息
    - 极性: 阴极带标识
    - 包装选项: 符合EIA-296标准的盘式包装
    - 重量: 1270毫克
    - 温度系数: ±0.04%/°C

    产品特点和优势


    - 高浪涌电流和峰值脉冲功率: 为敏感电路提供瞬态电压保护
    - 三重层封装: 增强物理保护和耐久性
    - 内部“类别I”冶金接合: 提高高可靠性应用的稳定性
    - 无气孔密封玻璃封装: 确保长期可靠性和防护性能
    - 军事认证选项: 可选JAN、JANTX、JANTXV前缀,符合MIL-PRF-19500/552标准
    - 表贴版本: 在MELF封装中提供,标记为“US”后缀
    - 军用和高可靠性瞬态保护
    - 坚固的构造: 极端条件下依然可靠
    - 工作峰值“额定电压” (VWM): 从5.0到51.6伏特
    - 1500瓦峰值脉冲功率 (PPP): 强大的瞬态电压保护能力
    - ESD和EFT保护: 符合IEC61000-4-2和IEC61000-4-4标准
    - 雷电二级保护: 选择IEC61000-4-5标准
    - 灵活的轴向引脚安装终端
    - 非敏感于静电放电 (ESD): 符合MIL-STD-750方法1020
    - 固有的抗辐射性能: 见Microsemi MicroNote 050

    应用案例和使用建议


    - 军事和航空应用: 在恶劣环境中提供稳定的瞬态电压保护
    - 汽车工业: 用于发动机和其他高压组件的保护
    - 电信和网络设备: 在电源和通信线路中防止瞬态电压冲击
    - 医疗设备: 确保在关键时刻的系统稳定性和可靠性
    使用建议:
    - 确保在高温环境下使用时进行适当的热管理
    - 根据具体应用需求选择合适的型号(不同型号有不同的额定电压)
    - 使用符合EIA-296标准的盘式包装,便于批量生产和安装

    兼容性和支持


    - 兼容性: 与标准的轴向引脚封装兼容,可直接替换其他同类产品
    - 支持: Microsemi公司提供详细的技术文档和客户支持,确保在使用过程中获得必要的帮助和技术指导

    常见问题与解决方案


    - 问题: 设备在高温环境下表现不佳
    - 解决办法: 加强散热措施,确保安装点和环境温度控制得当
    - 问题: 脉冲电流波动较大
    - 解决办法: 选择更高额定电流的型号,或调整外部电路的设计
    - 问题: 长时间工作后性能下降
    - 解决办法: 定期检查并更换老化部件,确保系统的长期可靠性

    总结和推荐


    综上所述,Microsemi公司的1N6469至1N6476系列瞬态电压抑制器凭借其出色的性能和高可靠性,在各种高要求的应用场景中表现出色。无论是军事、航空还是汽车工业,这些产品都能提供强大的瞬态电压保护,确保系统运行的安全和稳定。强烈推荐该系列瞬态电压抑制器用于需要高度可靠性和稳健性的场合。

JANTX1N6476参数

参数
极性 -
工作电压 -
箝位电压 78.5V
击穿电压 54V
峰值脉冲电流 107A
峰值脉冲功率 1.5KW
通用封装 CASE G
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6476厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6476数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6476 JANTX1N6476数据手册

JANTX1N6476封装设计

查看详情并下载
Symbol
Footprint
3D Model
