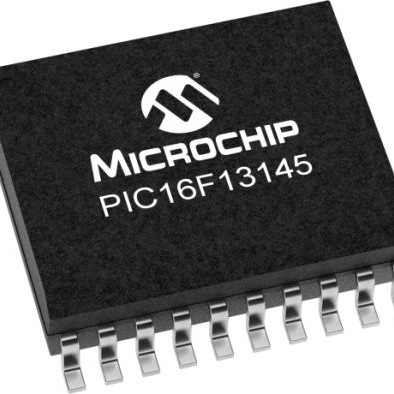

PIC16F13145T-I/SO

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 I2C,LINbus,SPI,UART,USART 8bit PIC SOIC-20 贴片安装,黏合安装
供应商型号: 579-PIC16F13145TISO
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F13145T-I/SO

PIC16F13145T-I/SO概述

    # PIC16F13145 微控制器家族技术概述

    产品简介


    PIC16F13145 微控制器家族由 Microchip Technology Inc. 开发,专为硬件化解决方案提供高效的实现方法。该家族产品引入了可配置逻辑块(CLB)外设,允许用户在应用程序中集成硬件定制逻辑。CLB 包含 32 个独立的逻辑单元,每个单元均配备基于查找表(LUT)的设计,提供了丰富的自定义选项,且具备 CPU 独立操作能力,从而提升了响应速度并降低了功耗。
    该系列微控制器提供 8 引脚、14 引脚和 20 引脚三种封装形式,程序闪存容量最高可达 14 KB,数据 SRAM 容量最高达 1 KB。除了 CLB 外,还配备了 10 位模拟数字转换器(ADCC)、8 位数字模拟转换器(DAC)、两个快速比较器(响应时间 50 ns),以及一系列用于定时控制和串行通信(包括 SMBus 兼容接口)的外围设备。
    主要应用领域
    - 实时控制
    - 数字传感器节点
    - 工业和汽车市场

    技术参数


    以下是 PIC16F13145 家族的主要技术参数:
    | 参数项 | 规格范围 |

    | 程序闪存容量(Bytes) | 3.5K 至 14K |
    | 数据 SRAM 容量(Bytes) | 256 至 1024 |
    | 工作电压范围(V) | 1.8V 至 5.5V |
    | 温度范围 | 工业级:-40°C 至 85°C |
    扩展级:-40°C 至 125°C |
    | 最大时钟频率(MHz) | 32 MHz |
    | 每条指令最小执行时间(ns) | 125 ns |

    产品特点和优势


    1. 灵活的硬件逻辑集成
    CLB 提供了 32 个逻辑单元,用户可以通过图形化工具进行编程设计,无需重新设计芯片即可满足复杂逻辑需求。

    2. 低功耗设计
    支持多种电源管理模式(如 Sleep 和 Idle 模式),典型睡眠模式下电流消耗低至 600 nA(无 WDT)。
    3. 强大的外设配置
    包括高精度的 10 位 ADCC、双快速比较器和多种定时器模块,适配广泛的应用场景。
    4. 紧凑封装
    提供多种封装选择,从 8 引脚到 20 引脚,适用于空间受限的嵌入式设计。

    应用案例和使用建议


    应用案例
    - 工业自动化:通过配置 CLB 实现复杂的信号处理逻辑,配合外部传感器网络提升工业设备的智能化水平。
    - 汽车电子:例如车身控制系统中的开关状态检测与处理,减少对外部组件的依赖。
    使用建议
    - 针对低功耗需求的应用场景,优先启用 Sleep 模式以降低整体功耗。
    - 利用 CLB 和其他外设组合构建定制化逻辑,避免冗余硬件的增加。

    兼容性和支持


    PIC16F13145 家族支持多种外设协议(如 I²C、SPI、UART),可轻松集成于现有的电路系统中。此外,Microchip 提供了全面的技术文档、开发工具(如 MPLAB IDE)及技术支持服务,确保用户能够快速上手和高效部署。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统初始化失败 | 检查电源电压是否符合要求;确认配置寄存器设置正确。 |
    | 睡眠模式下无法唤醒 | 检查中断引脚是否被触发,调整唤醒条件设置。 |
    | 串口通信不稳定 | 调整波特率匹配参数;确保信号线连接无误。 |

    总结和推荐


    PIC16F13145 微控制器家族凭借其紧凑的设计、强大的外设能力和卓越的功耗管理性能,在实时控制和低功耗嵌入式应用中表现出色。尤其是 CLB 的灵活性使其成为复杂逻辑实现的理想选择。推荐开发人员针对需要高性价比和灵活硬件配置的项目优先考虑此系列产品。
    如果您正在寻找一款适合工业、汽车或其他对可靠性要求较高的领域的微控制器,PIC16F13145 将是一个非常值得信赖的选择。

PIC16F13145T-I/SO参数

参数
I/O数量 17
振荡器类型 内部
程序存储器大小 14KB
程序存储器类型 FLASH
最大工作供电电压 -
接口类型 I2C,LINbus,SPI,UART,USART
电压-电源(Vcc/Vdd) 1.8V~5.5V
最大时钟频率 -
RAM大小 1KB
核心处理器 PIC
速度 32MHz
最小工作供电电压 -
数据总线宽度 8bit
内核数 -
数据转换器 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 -
通用封装 SOIC-20
安装方式 贴片安装,黏合安装
包装方式 卷带包装

PIC16F13145T-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F13145T-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F13145T-I/SO PIC16F13145T-I/SO数据手册

PIC16F13145T-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
25+ $ 1.199 ¥ 10.1316
1600+ $ 1.1445 ¥ 9.671
4800+ $ 0.966 ¥ 8.1627
库存: 1550
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.78
