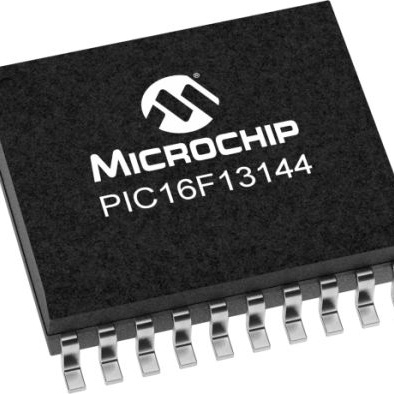

PIC16F13144-I/SO

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 4KB FLASH 7KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 I2C,LINbus,SPI,UART,USART 8bit PIC SOIC-20 贴片安装
供应商型号: PIC16F13144-I/SO
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F13144-I/SO

PIC16F13144-I/SO概述

    PIC16F13145微控制器产品概述

    产品简介


    PIC16F13145微控制器家族属于8/14/20引脚封装的单片机,适用于实时控制、数字传感器节点等工业和汽车应用。这一系列微控制器的核心特点是配置逻辑块(CLB),用户可以通过它在硬件层面上定制逻辑,从而提升系统的灵活性和响应速度。每个逻辑元素都具有16位查找表(LUT)设计,能够实现多样化的定制选项。

    技术参数


    - 存储容量:提供高达14KB的程序闪存存储空间和最高1KB的数据RAM。
    - 时钟频率:支持直流到32MHz的时钟输入,最小指令时间为125ns。
    - 电源电压范围:1.8V至5.5V,温度范围工业级为-40°C至85°C,扩展级为-40°C至125°C。
    - 模拟与数字接口:包括10位ADC,1个8位DAC,2个高速比较器(响应时间50ns),以及多个用于定时控制和串行通信的外围设备。

    产品特点和优势


    - CLB可编程逻辑块:32个基本逻辑元素,每个逻辑元素包含一个16输入的查找表和一个触发器,允许用户自定义逻辑功能,提高了系统效率和反应速度。
    - 低功耗模式:支持睡眠、怠速和休眠模式,极大降低了功耗,特别是在休眠状态下,电流消耗低至900nA(WDT启用),600nA(WDT禁用)。
    - 丰富的外围设备:包括多个定时器、脉宽调制器(PWM)、比较器、固定电压参考(FVR)等,满足各种复杂的应用需求。

    应用案例和使用建议


    - 实时控制系统:利用快速比较器和高速PWM,适合需要高精度控制的应用场景,如电机控制。
    - 数字传感器节点:通过集成的10位ADC和可配置逻辑块,可以灵活应对多种传感器信号处理需求。
    - 优化建议:建议在使用过程中合理分配内存资源,尤其是在大型项目中,避免因资源不足导致系统不稳定。

    兼容性和支持


    - 兼容性:支持I2C、SPI、UART等多种通信协议,具备SMBus兼容输入输出引脚,易于与其他标准设备集成。
    - 技术支持:提供全面的在线文档和支持服务,包括详细的编程指南和故障排除文档。

    常见问题与解决方案


    - 问:如何正确设置电源电压?
    - 答:确保供电电压在1.8V至5.5V范围内,过高的电压可能损坏设备。
    - 问:如何进行编程调试?
    - 答:使用ICSP™进行电路内串行编程,利用ICD功能进行在线调试,最多支持三个断点。

    总结和推荐


    综上所述,PIC16F13145微控制器凭借其强大的CLB、丰富的外设和优异的功耗管理特性,在众多工业和汽车应用场景中表现卓越。对于寻求高性能、低功耗解决方案的设计者而言,它是理想的选择。我们强烈推荐在需要高度自定义逻辑和高集成度的应用中使用该系列微控制器。

PIC16F13144-I/SO参数

参数
接口类型 I2C,LINbus,SPI,UART,USART
程序存储器大小 7KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据总线宽度 8bit
EEPROM大小 -
程序存储器类型 FLASH
最大工作供电电压 -
电压-电源(Vcc/Vdd) 1.8V~5.5V
RAM大小 4KB
内核数 -
最小工作供电电压 -
核心处理器 PIC
振荡器类型 内部
I/O数量 17
速度 32MHz
数据转换器 -
最大时钟频率 -
通用封装 SOIC-20
安装方式 贴片安装
包装方式 管装

PIC16F13144-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F13144-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F13144-I/SO PIC16F13144-I/SO数据手册

PIC16F13144-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 9.492
2000+ ¥ 9.324
3000+ ¥ 9.24
库存: 1000
起订量: 1000 增量: 38
交货地:
最小起订量为:1000
合计: ¥ 9492
