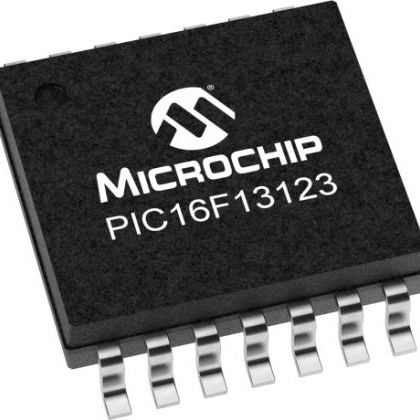

PIC16F13123T-I/ST

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 2KB FLASH 3.5KB Brown-out Detect/Reset,POR,PWM,WDT 内部 11 I2C,LINbus,SPI,UART,USART 8bit PIC TSSOP-14 贴片安装,黏合安装
供应商型号: 579-PIC16F13123TIST
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F13123T-I/ST

PIC16F13123T-I/ST概述

    # Microchip PIC16F13145 系列微控制器技术手册

    产品简介


    Microchip Technology Inc. 的 PIC16F13145 微控制器家族是一款基于高效架构设计的嵌入式解决方案。该系列微控制器以灵活的外围模块配置为特色,能够广泛应用于工业、汽车及消费电子等领域。PIC16F13145 家族采用了 8、14 和 20 引脚封装形式,具备高性能的计算能力和强大的外围接口功能,是实时控制、数字传感器节点和其它智能化系统开发的理想选择。
    主要功能包括:
    - 配置逻辑块(CLB):内置 32 个可编程逻辑单元,提供硬件级自定义逻辑能力。
    - 增强的模拟功能:集成 10 位模数转换器(ADC)、8 位数模转换器(DAC)及高速比较器。
    - 丰富的数字接口:支持 I²C、SPI、UART 等多种通信协议。
    - 功耗优化设计:支持低功耗模式,适用于电池供电设备。

    技术参数


    核心特性
    - 时钟频率:最高支持 32MHz 内部振荡器,最低运行时间 125ns。
    - 内存容量:最大支持 14KB 程序存储空间,1KB 数据存储器。
    - 电源电压范围:1.8V 至 5.5V。
    - 温度范围:工业级 -40°C 至 85°C,扩展级 -40°C 至 125°C。
    外围接口
    | 参数 | 描述 |

    | I/O 数量 | 最多可达 17 个通用 I/O 引脚 |
    | 模拟输入通道 | 最大 17 个外部通道 + 5 个内部通道 |
    | PWM 输出通道 | 支持 10 位分辨率 PWM 输出 |
    | 定时器 | 包含 1 个 16 位定时器、1 个 8 位定时器和多个独立定时器 |
    | UART | 支持 RS-232/RS-485/LIN 协议 |
    | SPI/I²C | 支持标准 SPI 和 I²C 协议 |

    产品特点和优势


    PIC16F13145 系列微控制器以其高度灵活性著称。通过其 CLB 功能,用户可以直接在硬件层面实现定制逻辑运算,显著提高了系统的响应速度并降低了功耗。此外,该系列还具备多路 ADC 和高性能比较器,适合需要高精度数据采集的应用场景。
    在性能上,PIC16F13145 提供了出色的能效表现,在睡眠状态下电流消耗低至 600nA,而在典型工作条件下电流仅需几十微安,非常适合对能耗敏感的应用场合。

    应用案例和使用建议


    PIC16F13145 家族因其小巧的外形和强大的功能而被广泛应用于工业自动化、智能家居以及汽车电子等领域。例如,在家庭安防系统中,可以通过其多个 GPIO 和外设轻松连接各类传感器(如红外线、气体检测等),并利用 CLB 实现复杂的状态判断逻辑。
    对于初次使用者,建议先参考官方提供的《Getting Started》指南,熟悉基本开发流程后再进行深入开发。另外,在复杂项目设计时,充分利用 IDE 工具提供的图形化界面可以有效简化调试过程。

    兼容性和支持


    该系列产品支持多种开发工具链,包括 MPLAB X IDE 和 MPLAB Code Configurator (MCC),极大地简化了软件开发流程。同时,Microchip 提供了详尽的技术文档和支持服务,确保开发者能够快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 下载程序失败 | 检查 ICSP 连接是否正确,并确认目标板供电稳定 |
    | 系统复位频繁发生 | 检查电源滤波电路是否符合规范 |
    | I/O 引脚输出异常 | 核对引脚配置寄存器设置是否匹配当前需求 |

    总结和推荐


    总体而言,PIC16F13145 系列微控制器凭借其卓越的性价比、广泛的适用性和强大的功能性成为一款非常具有吸引力的产品。无论是初学者还是专业工程师,都可以从中受益。因此,强烈推荐给那些希望构建高性能、低功耗嵌入式解决方案的用户。如果您正在寻找一款可靠且灵活的控制芯片,那么 PIC16F13145 将是一个理想的选择。

PIC16F13123T-I/ST参数

参数
接口类型 I2C,LINbus,SPI,UART,USART
I/O数量 11
数据转换器 -
EEPROM大小 -
程序存储器类型 FLASH
数据总线宽度 8bit
核心处理器 PIC
最大时钟频率 -
振荡器类型 内部
速度 32MHz
电压-电源(Vcc/Vdd) 1.8V~5.5V
最小工作供电电压 -
最大工作供电电压 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
内核数 -
RAM大小 2KB
程序存储器大小 3.5KB
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
包装方式 卷带包装

PIC16F13123T-I/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
