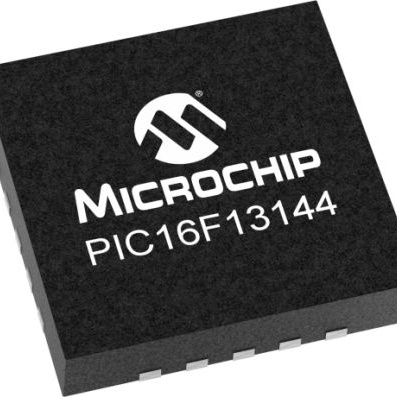

PIC16F13144-E/REB

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 4KB FLASH 7KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 I2C,LINbus,SPI,UART,USART 8bit PIC 贴片安装
供应商型号: 579-PIC16F13144EREB
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F13144-E/REB

PIC16F13144-E/REB概述

    # PIC16F13145 微控制器系列技术详解

    产品简介


    基本介绍
    PIC16F13145 系列微控制器是 Microchip Technology Inc. 推出的一款高性能单片机,专为工业和汽车应用设计。该系列集成了一个功能强大的 Configurable Logic Block (CLB),提供硬件级别的自定义逻辑能力。CLB 包含 32 个基本逻辑单元 (BLE),每个单元包含一个 16 输入查找表 (LUT) 和一个触发器,从而支持丰富的逻辑定制。
    该系列产品采用 8、14 或 20 引脚封装,提供了高达 14 KB 的程序闪存和 1 KB 的 RAM。凭借 CLB 及其他核心独立外设,该系列非常适合实时控制、数字传感器节点和其他嵌入式应用。

    技术参数


    | 参数 | 规格 |

    | 工作频率 | DC 至 32 MHz |
    | 内核架构 | C 编译器优化的精简指令集架构 (RISC) |
    | 程序闪存 | 最大 14 KB |
    | 数据 SRAM | 最大 1 KB |
    | 引脚数 | 8、14 或 20 引脚 |
    | 温度范围 | 工业级:-40°C 至 85°C;扩展级:-40°C 至 125°C |
    | 工作电压范围 | 1.8V 至 5.5V |
    | 数模转换器 (DAC) | 8 位 |
    | 模数转换器 (ADC) | 10 位,采样率高达 100 ksps |
    | 比较器数量 | 2 个,响应时间为 50 ns |
    | 通信接口 | I2C、SPI、RS-232、RS-485、LIN |

    产品特点和优势


    1. 高度可定制化
    CLB 提供 32 个 BLE,每个 BLE 都能通过 LUT 实现复杂的逻辑运算,支持高达 16 输入,极大地提高了系统的灵活性。
    2. 低功耗模式
    支持多种低功耗模式(Doze、Idle、Sleep),Sleep 模式下电流消耗低至 900 nA(典型值),延长电池寿命。
    3. 多功能集成
    集成了多个高级外围设备,如 10 位 ADC、16 位定时器、PWM 输出等,满足复杂应用需求。
    4. 可靠性和安全性
    提供 CRC 计算功能,支持程序和数据的安全校验;支持 EEPROM 仿真,确保掉电时的数据完整性。

    应用案例和使用建议


    应用案例
    - 智能家居:用于传感器数据采集和处理,配合 CLB 实现逻辑控制。
    - 工业自动化:实时监控和调节生产线参数,例如温度、压力等。
    - 汽车电子:用于仪表盘显示控制、电机驱动等。
    使用建议
    - 在开发过程中,优先利用 CLB 的灵活配置实现硬件加速,减少对主 CPU 的依赖。
    - 充分利用多通信接口的优势,与其他设备无缝连接。
    - 考虑使用外部上拉电阻以增强输入信号的稳定性。

    兼容性和支持


    兼容性
    - 支持 I2C、SPI 和 UART 协议,便于与其他标准接口设备连接。
    - 具有多种封装选择,可根据具体应用需求灵活选择。
    支持
    Microchip 提供全面的技术支持,包括 MPLAB IDE 开发工具、在线文档和技术论坛,确保开发者能够快速完成项目开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统无法正常启动 | 检查供电电压是否符合要求。 |
    | 程序运行时出现不稳定现象 | 检查代码逻辑,启用硬件调试工具。 |
    | 温度过高 | 添加散热片或降低工作频率。 |

    总结和推荐


    综合评估
    PIC16F13145 系列微控制器以其强大的硬件逻辑能力和低功耗设计,在工业和汽车应用领域表现出色。CLB 的加入使该系列具备独特的竞争优势,尤其适合需要硬件加速的场景。
    推荐结论
    强烈推荐使用该系列微控制器。它不仅功能强大且易于开发,还提供了一系列优化的特性,适合各类嵌入式项目的开发。无论是初学者还是专业工程师,都能从中受益。

PIC16F13144-E/REB参数

参数
数据总线宽度 8bit
接口类型 I2C,LINbus,SPI,UART,USART
EEPROM大小 -
程序存储器大小 7KB
I/O数量 17
数据转换器 -
电压-电源(Vcc/Vdd) 1.8V~5.5V
速度 32MHz
核心处理器 PIC
最大时钟频率 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
最小工作供电电压 -
RAM大小 4KB
程序存储器类型 FLASH
最大工作供电电压 -
振荡器类型 内部
内核数 -
安装方式 贴片安装
包装方式 托盘
