首页  >  产品百科  >  PIC16F13145T-I/SS

PIC16F13145T-I/SS

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 I2C,LINbus,SPI,UART,USART 8bit PIC SSOP-20 贴片安装,黏合安装
供应商型号: 579-PIC16F13145TISS
供应商: Mouser
标准整包数: 1

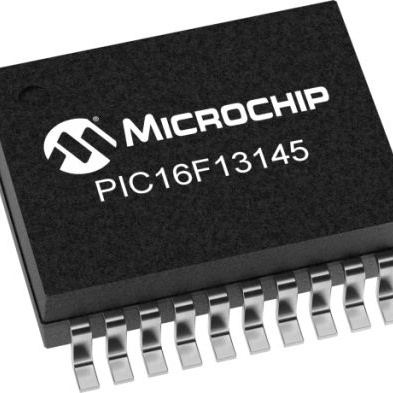

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F13145T-I/SS

PIC16F13145T-I/SS概述

    # PIC16F13145 微控制器家族技术手册解析

    产品简介


    基本介绍
    PIC16F13145微控制器家族由Microchip Technology Inc.开发,属于高效能、低功耗的8位微控制器系列。这一系列微控制器配备了丰富的外围模块,使其成为实时控制、数字传感器节点、工业和汽车领域的理想选择。其核心亮点在于通过Configurable Logic Block(CLB)实现了硬件定制逻辑的能力,同时结合多种高性能外围模块,满足多样化需求。
    主要功能
    - CLB(Configurable Logic Block):包含32个基本逻辑单元(BLE),每个BLE配备16输入查找表(LUT)和一个触发器。
    - 多通道ADC:支持高达100 ksps的采样率和10位分辨率,可处理多达17个外部通道和5个内部通道。
    - 数字到模拟转换器:内置8位DAC,支持缓冲输出。
    - 高速比较器:两个快速比较器提供50纳秒响应时间。
    - 定时器:多种定时器选项,包括8位、16位及PWM模式支持。
    应用领域
    - 实时控制
    - 数字传感器节点
    - 工业自动化
    - 汽车电子
    - 家电控制

    技术参数


    核心规格
    | 参数名称 | 描述 |

    | 工作电压范围 | 1.8V 至 5.5V |
    | 温度范围(工业级) | -40°C 至 +85°C |
    | 内存配置 | 程序存储器:最高14KB;数据SRAM:最高1KB |
    外围模块特性
    | 参数名称 | 描述 |

    | CLB逻辑单元数量 | 32个 |
    | ADC采样率 | 最高100 ksps |
    | PWM分辨率 | 10位 |
    | 比较器响应时间 | 50纳秒 |

    产品特点和优势


    独特功能
    1. 硬件定制逻辑:CLB允许用户根据具体应用需求自定义逻辑电路,减少软件开销并提高响应速度。
    2. 电源管理:支持多种节能模式,包括睡眠模式下典型电流消耗小于900nA。
    3. 多通道支持:具备强大的ADC、DAC及比较器组合,适用于复杂信号处理任务。
    市场竞争力
    - 高集成度设计减少了外部元件的需求,降低了系统成本。
    - 灵活的外设配置使其适合各种嵌入式应用。
    - 兼容多种通信协议,如SPI、I²C和SMBus。

    应用案例和使用建议


    应用案例
    1. 智能家居门锁:利用高精度ADC监测门禁状态,并通过CLB实现快速解锁逻辑。
    2. 车载传感器节点:用于温度、压力等环境变量的监控,确保行车安全。
    使用建议
    - 在需要精确控制的应用中,合理配置CLB以提升系统的实时性。
    - 针对低功耗要求高的场合,可充分利用Sleep模式来降低整体能耗。

    兼容性和支持


    兼容性
    PIC16F13145微控制器家族与Microchip其他系列产品具有良好的互操作性,能够轻松集成至现有系统架构内。
    支持服务
    Microchip提供全面的技术文档和支持资源,包括详细的编程指南、应用笔记以及在线论坛,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统启动失败 | 检查电源连接是否正常 |
    | 数据传输不稳定 | 调整波特率设置 |
    | ADC读数异常 | 校准ADC参考电压 |

    总结和推荐


    综合评估
    PIC16F13145微控制器家族凭借其出色的硬件定制能力、丰富的外设选项以及优秀的能源效率,在众多领域展现了卓越的表现。特别是在实时控制和工业自动化方面,它提供了无可比拟的优势。
    推荐使用
    鉴于上述优点,强烈推荐此系列微控制器给希望开发高性能嵌入式系统的工程师和技术人员。无论是原型设计还是大规模生产,PIC16F13145都将是理想的合作伙伴。

PIC16F13145T-I/SS参数

参数
最小工作供电电压 -
程序存储器类型 FLASH
速度 32MHz
最大工作供电电压 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
振荡器类型 内部
最大时钟频率 -
数据总线宽度 8bit
I/O数量 17
RAM大小 1KB
数据转换器 -
接口类型 I2C,LINbus,SPI,UART,USART
核心处理器 PIC
EEPROM大小 -
电压-电源(Vcc/Vdd) 1.8V~5.5V
内核数 -
程序存储器大小 14KB
通用封装 SSOP-20
安装方式 贴片安装,黏合安装
包装方式 卷带包装

PIC16F13145T-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F13145T-I/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F13145T-I/SS PIC16F13145T-I/SS数据手册

PIC16F13145T-I/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
25+ $ 0.9925 ¥ 8.3862
1600+ $ 0.9062 ¥ 7.657
4800+ $ 0.756 ¥ 6.3882
库存: 1568
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.45
