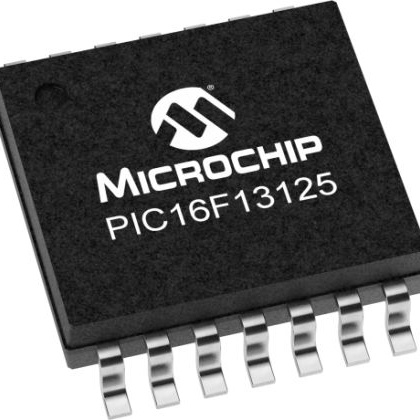

PIC16F13125-E/ST

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 11 I2C,LINbus,SPI,UART,USART 8bit PIC TSSOP-14 贴片安装
供应商型号: 579-PIC16F13125-E/ST
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F13125-E/ST

PIC16F13125-E/ST概述

    # PIC16F13145 微控制器家族技术手册解析

    1. 产品简介


    基本介绍
    PIC16F13145 微控制器家族是 Microchip 推出的一系列高性能、低功耗的微控制器。这一系列微控制器以其强大的配置逻辑块(CLB)为核心亮点,为用户提供了灵活定制硬件逻辑的能力。CLB 包含了 32 个基本逻辑单元(BLE),每个单元由一个 16 输入查找表(LUT)和一个触发器组成,且支持独立于 CPU 的操作,从而提高了响应速度并降低了功耗。
    主要功能与应用领域
    - 主要功能:具备多达 14 KB 的程序闪存存储器,以及高达 1 KB 的 RAM。配备 CLB、模数转换器(ADCC)、数字模拟转换器(DAC)、快速比较器、定时器模块等外围设备,支持多种通信接口如 I2C、SPI 和 EUSART。
    - 应用领域:广泛应用于实时控制、数字传感器节点等领域,特别适合工业自动化、汽车电子及消费类电子产品。

    2. 技术参数


    以下是 PIC16F13145 家族的技术规格:
    | 参数 | 值 |

    | 程序闪存容量 | 最高可达 14 KB |
    | 数据 SRAM 容量 | 最高可达 1 KB |
    | 工作电压范围 | 1.8V 至 5.5V |
    | 温度范围 | 工业级:-40°C 至 85°C |
    扩展级:-40°C 至 125°C |
    | 最大采样速率 | 100 ksps |
    | 定时器数量 | 16 位和 8 位定时器 |
    | 比较器响应时间 | 50 ns |

    3. 产品特点和优势


    特点
    - 配备 CLB 和其他独立外围设备,支持灵活编程。
    - 提供多款封装选择(8、14、20 引脚)以适应不同设计需求。
    - 支持多种通信协议(I2C、SPI、EUSART)。
    优势
    - 高集成度减少了外部元件的需求,简化了系统设计。
    - 通过降低功耗提高了设备的整体效率。
    - 出色的性价比使其成为嵌入式系统的理想选择。

    4. 应用案例和使用建议


    应用案例
    - 工业控制:用于工厂自动化中的电机控制和传感器监测。
    - 智能家居:作为智能家电的核心处理器。
    - 汽车电子:支持车载娱乐系统或驾驶辅助功能。
    使用建议
    - 在进行硬件布局时,应充分考虑电源管理模块的位置以确保良好的散热效果。
    - 对于需要高精度的应用场景,可利用其内置的固定电压参考(FVR)来校准测量值。

    5. 兼容性和支持


    该系列产品与其他标准电子元器件具有良好兼容性,并且 Microchip 提供了全面的技术文档和支持服务,包括在线教程、开发工具包等资源,便于开发者快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 编程过程中出现错误 | 检查接线是否正确并重新尝试编程 |
    | 功耗过高 | 调整时钟频率或启用省电模式 |

    7. 总结和推荐


    综上所述,PIC16F13145 微控制器家族凭借其卓越的性能表现,在多个行业领域展现出了强劲的竞争优势。无论是对于初学者还是经验丰富的工程师来说,这都是一款值得推荐的产品。如果您正在寻找一款集成了丰富功能且易于使用的微控制器解决方案,那么 PIC16F13145 将是一个理想的选择。

PIC16F13125-E/ST参数

参数
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 -
最小工作供电电压 -
程序存储器大小 14KB
EEPROM大小 -
速度 32MHz
电压-电源(Vcc/Vdd) 1.8V~5.5V
最大时钟频率 -
RAM大小 1KB
数据总线宽度 8bit
接口类型 I2C,LINbus,SPI,UART,USART
最大工作供电电压 -
内核数 -
振荡器类型 内部
核心处理器 PIC
I/O数量 11
通用封装 TSSOP-14
安装方式 贴片安装
应用等级 工业级
包装方式 管装

PIC16F13125-E/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F13125-E/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F13125-E/ST PIC16F13125-E/ST数据手册

PIC16F13125-E/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9775 ¥ 8.2599
25+ $ 0.897 ¥ 7.5797
96+ $ 0.781 ¥ 6.5995
库存: 768
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.25
直接购买
加入购物车
