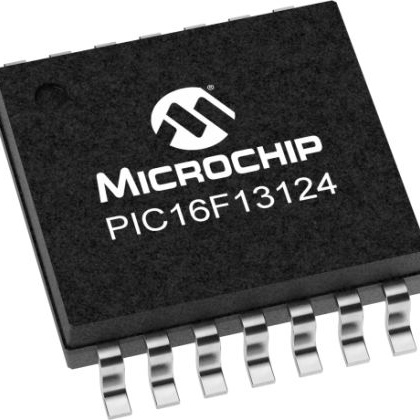

PIC16F13124T-I/ST

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 4KB FLASH 7KB Brown-out Detect/Reset,POR,PWM,WDT 内部 11 I2C,LINbus,SPI,UART,USART 8bit PIC TSSOP-14 贴片安装,黏合安装
供应商型号: 579-PIC16F13124TIST
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F13124T-I/ST

PIC16F13124T-I/ST概述

    # PIC16F13145 微控制器家族技术手册

    产品简介


    基本介绍
    PIC16F13145微控制器家族属于高性能单片机,专为实时控制和数字传感器节点设计,广泛应用于工业和汽车领域。该家族具备高度集成性和灵活性,通过配置逻辑块(CLB)和多种核心独立外围设备(CIP),满足多样化嵌入式系统的需求。
    主要特点包括:
    - 多种引脚封装(8、14、20针)。
    - 高达14KB的程序闪存存储器和1KB的数据SRAM。
    - 内置看门狗定时器(WDT)、电源上电复位(POR)、低功耗模式(Sleep)等节能特性。
    - 兼容SMBus接口和多种通信协议(如RS-232、RS-485、LIN等)。
    主要功能与应用领域
    - 主要功能:支持高精度内部振荡器、丰富的定时器模块、多个模拟外设(ADC、DAC、比较器等),并可通过代码保护功能提高系统的安全性。
    - 应用领域:
    - 工业自动化控制。
    - 汽车电子。
    - 家用电器及消费电子产品。

    技术参数


    以下为PIC16F13145微控制器的技术规格摘要:
    | 参数类别 | 具体参数 |

    | 供电电压范围 | 1.8V 至 5.5V |
    | 温度范围 | 工业级:-40°C 至 85°C;扩展级:-40°C 至 125°C |
    | 运行频率 | DC 至 32MHz |
    | 内存容量 | 程序存储器:最高可达14KB;RAM:1KB |
    | 低功耗模式电流 | Sleep模式下典型值<900nA(WDT开启) |
    | 外设接口 | SPI、I²C、EUSART、CLB、ADC、DAC、Comparator等 |
    产品特点与优势
    独特功能
    1. 配置逻辑块(CLB):每个逻辑元素包含一个16输入查找表(LUT)和一个触发器,可实现硬件定制逻辑。
    2. 核心独立外围设备(CIP):简化了开发流程,减少了固件开发的工作量。
    3. 节能设计:提供Doze、Idle和Sleep模式,大幅降低功耗。
    市场竞争力
    - 提供灵活的引脚分配选项,支持高精度时钟源,确保系统稳定运行。
    - 集成了多种通用和专用外围设备,减少外部元件需求,降低整体成本。
    应用案例与使用建议
    典型应用案例
    1. 工业自动化:用于电机控制、传感器数据采集和处理。
    2. 汽车电子:适合车身控制模块、信息娱乐系统等领域。
    3. 消费电子:智能家居设备的实时控制和显示。
    使用建议
    - 根据具体应用选择合适的封装形式以优化空间利用率。
    - 针对不同任务需求合理分配中断资源,提升响应效率。
    - 在低温或高温环境下使用时,需特别注意器件的工作温度范围限制。
    兼容性与支持
    兼容性
    - 支持标准的串行通信协议(如SPI、I²C),易于与其他设备互联。
    - 提供Pin映射选择(PPS),方便用户重新配置GPIO功能。
    厂商支持
    Microchip Technology Inc.提供了详尽的技术文档、在线论坛以及技术支持团队,帮助开发者快速解决问题并加速项目进度。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | EEPROM读写错误 | 检查是否正确设置了写保护标志 |
    | 看门狗定时器失效 | 确保CPU运行期间定期喂狗 |
    | 功耗异常偏高 | 查看是否存在不必要的外设激活状态 |
    总结与推荐
    综合评估
    PIC16F13145微控制器家族以其出色的性能、多样化的功能集以及强大的节能能力,在众多嵌入式应用中表现出色。它不仅适合初学者入门学习,也能够满足专业人士对于复杂项目的严格要求。
    推荐意见
    鉴于上述优点,强烈推荐该系列微控制器作为嵌入式系统设计的核心组件。无论是研发初期还是后期维护阶段,其优异的表现都将为您的项目带来显著价值。

PIC16F13124T-I/ST参数

参数
振荡器类型 内部
接口类型 I2C,LINbus,SPI,UART,USART
EEPROM大小 -
内核数 -
速度 32MHz
核心处理器 PIC
数据转换器 -
数据总线宽度 8bit
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.8V~5.5V
I/O数量 11
最小工作供电电压 -
程序存储器类型 FLASH
最大时钟频率 -
程序存储器大小 7KB
RAM大小 4KB
最大工作供电电压 -
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

PIC16F13124T-I/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
