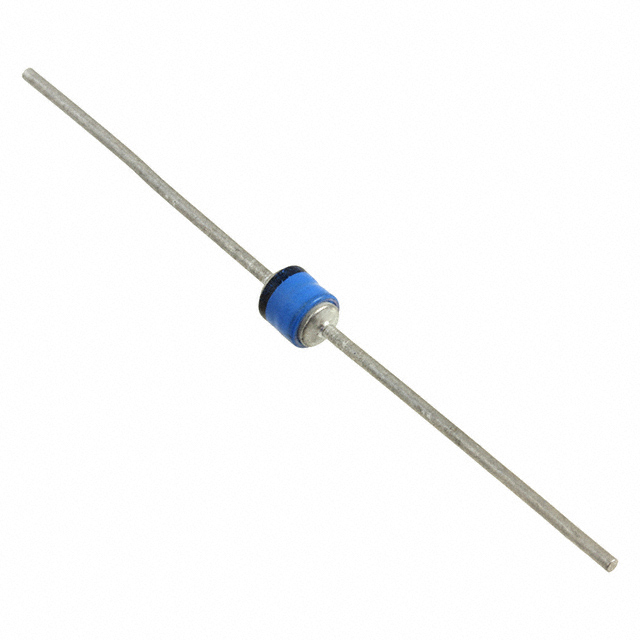

JANTX1N5612

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 19A 78.5V 54V CASE G 通孔安装
供应商型号: 1086-15416-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N5612

JANTX1N5612概述

    1N5610-1N5613 系列无芯密封单向瞬态电压抑制器技术手册

    产品简介


    1N5610-1N5613系列是一款由Microsemi公司推出的无芯密封单向瞬态电压抑制器(TVS),主要用于军事和其他高可靠性环境下的瞬态电压保护。该系列产品采用硬玻璃封装,具备三重层钝化处理,能够承受高达1500瓦的峰值脉冲功率。其主要功能在于保护敏感电路免受瞬态电压冲击,特别适用于对可靠性和稳定性要求极高的应用场合。

    技术参数


    1. 峰值脉冲功率(PPP):1500瓦
    2. 额定正向浪涌电流(IFSM):150安培(峰值)
    3. 重复率(duty factor):0.01%
    4. 稳态功率(PD):3.0瓦
    5. 焊盘温度(TSP):260摄氏度
    6. 工作温度范围(TJ和TSTG):-55至+175摄氏度
    注:若超过+25摄氏度,每上升20摄氏度需降额20毫瓦/摄氏度。

    产品特点和优势


    1. 高浪涌电流和峰值脉冲功率:确保对敏感电路的有效保护。
    2. 三重层钝化处理:提高抗压能力。
    3. 内部金属键合“类别1”:适用于高可靠性应用。
    4. 无空隙密封玻璃封装:提高环境耐受性。
    5. 军用标准认证:通过JAN、JANTX、JANTXV级别的MIL-PRF-19500/434标准认证。
    6. 环保型RoHS合规版本:符合欧盟RoHS指令要求。

    应用案例和使用建议


    应用案例:
    - 军事及航空航天领域。
    - 高可靠性需求的工业自动化系统。
    - 汽车电子设备。
    使用建议:
    - 在实际应用中,考虑到焊接过程中的高温(260摄氏度),确保适当的热管理措施。
    - 由于具备三重层钝化处理,建议在设计时充分考虑散热路径以防止过热损坏。
    - 针对不同的工作温度范围,要合理降额使用,确保长期稳定运行。

    兼容性和支持


    - 兼容性:此系列TVS可直接替换传统型号,且提供引脚兼容的表面贴装形式(如MELF)作为特殊订单。
    - 支持服务:Microsemi提供详尽的技术文档和支持服务,包括用户手册、设计指南等,确保客户能够顺利部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何正确焊接? | 使用符合标准的焊接工艺,控制焊接温度不超过260摄氏度。 |
    | 长期使用是否会降低性能? | 定期进行检测,确保温度范围内的正常工作。 |

    总结和推荐


    综上所述,1N5610-1N5613系列瞬态电压抑制器凭借其高可靠性、环境耐受性和优异的性能参数,在军事及高可靠性应用领域表现出色。无论是从技术指标还是实际应用场景来看,该系列产品都是一个理想的选择。强烈推荐用于需要极高可靠性的关键任务系统中。
    本文详细介绍了1N5610-1N5613系列瞬态电压抑制器的主要技术特点、应用案例及支持服务。希望这些信息能帮助您更好地了解并选择合适的产品。

JANTX1N5612参数

参数
极性 -
工作电压 -
箝位电压 78.5V
击穿电压 54V
峰值脉冲电流 19A
峰值脉冲功率 1.5KW
通用封装 CASE G
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
