首页  >  产品百科  >  VCC1-1537-114M285000

VCC1-1537-114M285000

产品分类: 有源晶振
产品描述: ±25ppm 114.285MHz SMD 贴片安装 7mm*5mm*1.9mm
供应商型号: 150-VCC1-1537-114M285000TR-ND
供应商: Digi-Key
标准整包数: 1000

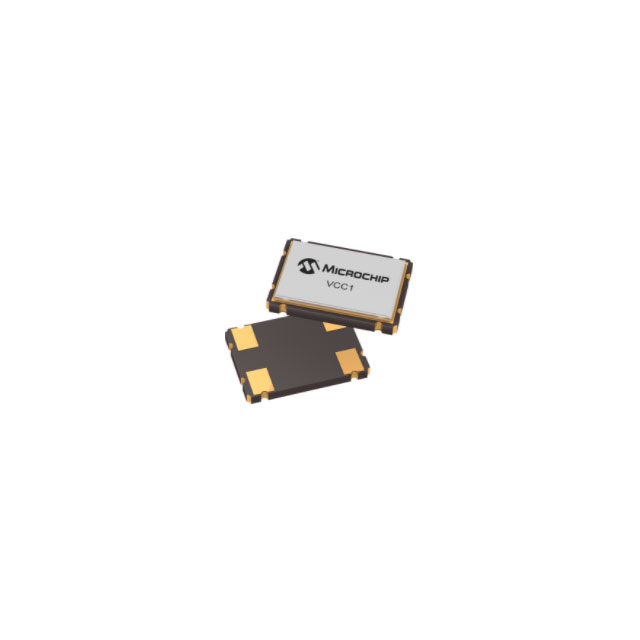

MICROCHIP TECHNOLOGY 有源晶振 VCC1-1537-114M285000

VCC1-1537-114M285000概述

    # Vectron VCC1 Crystal Oscillator 技术手册

    产品简介


    基本介绍
    Vectron的VCC1晶体振荡器(XO)是一种采用CMOS输出的石英稳定方波发生器。它使用第三泛音晶片来实现极低抖动性能,并且集成了单片集成电路,以提高可靠性并降低成本。
    主要功能
    - 超低抖动
    - CMOS输出
    - 114.285 MHz输出频率
    - 3.3V操作电压
    - 输出禁用功能
    应用领域
    VCC1晶体振荡器广泛应用于需要高精度和低抖动的场合,如通信系统、数据存储设备、无线传输系统等领域。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供电电压 | VDD | 2.97 | 3.3 | 3.63 | V |
    | 最大电压 | -0.5 | 5.0 | V |
    | 工作电流 | IDD | 50 | mA |
    | 禁用状态电流 | 30 | uA |
    | 输出频率 | fN | 114.285 | MHz |
    | 频率稳定性 | ±25 | ppm |
    | 输出逻辑电平 | VOH | 0.9 VDD | V |
    VOL | 0.1 VDD | V |
    | 输出驱动能力 | IOH | 8 | mA |
    IOL | 8 | mA |
    | 输出负载 | IOUT | 15 | pF |
    | 输出上升/下降时间 | tR/tF | 2 | ns |
    | 禁用状态泄漏电流 | IZ | ±10 | uA |
    | 功能 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    | 启动时间 | tSU | 10 | ms |
    | 操作温度范围 | TOP | -40 | 85 | °C |

    产品特点和优势


    独特功能
    - 超低抖动:采用第三泛音晶片设计,确保极低的抖动性能。
    - CMOS输出:提供稳定的CMOS逻辑电平输出。
    - 输出禁用功能:能够控制输出使能状态,有效降低功耗。
    市场竞争力
    - 高可靠性:采用单片集成技术,提高了产品的可靠性和稳定性。
    - 低成本:相对于同类产品,具有更高的性价比。

    应用案例和使用建议


    实际应用场景
    VCC1晶体振荡器常用于各种高速数字通信系统,例如路由器、交换机、无线通信基站等。其出色的抖动抑制能力和高稳定性使其成为这些应用场景的理想选择。
    使用建议
    - 合理布局:建议将电源旁路电容尽可能靠近电源引脚和接地引脚,以减少噪声干扰。
    - 优化信号完整性:考虑到输出电平和负载特性,建议使用适当的匹配网络来优化信号完整性。

    兼容性和支持


    兼容性
    VCC1晶体振荡器完全符合RoHS指令,并且与无铅组装工艺兼容,能够与其他标准电子元件和设备无缝对接。
    支持信息
    - 温度循环测试:符合MIL-STD-883标准中的多项可靠性测试。
    - 静电放电保护:具备人体模型(HBM)和带电器件模型(CDM)测试的ESD防护能力。

    常见问题与解决方案


    常见问题及解决方法
    1. 启动时间过长
    - 解决方案:检查供电电压是否稳定,确保供电电路的旁路电容配置正确。
    2. 输出信号质量差
    - 解决方案:检查输出负载是否超过额定值,必要时调整外部匹配网络。
    3. 频率不稳定
    - 解决方案:确保环境温度处于-40°C到85°C范围内,避免温度过高或过低对频率产生影响。

    总结和推荐


    综合评估
    VCC1晶体振荡器凭借其出色的低抖动性能、高可靠性以及合理的价格,在同类产品中表现出色。其广泛的温度适应能力和良好的信号完整性使其成为高性能应用的理想选择。
    推荐使用
    鉴于其卓越的性能和可靠性,强烈推荐在需要高精度和低抖动的应用场合中使用VCC1晶体振荡器。无论是通信系统还是数据存储设备,这款产品都能提供出色的支持和保障。

VCC1-1537-114M285000参数

参数
频率 114.285MHz
频率稳定性 ±25ppm
频率容差 -
长*宽*高 7mm*5mm*1.9mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCC1-1537-114M285000厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

VCC1-1537-114M285000数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 有源晶振 MICROCHIP TECHNOLOGY VCC1-1537-114M285000 VCC1-1537-114M285000数据手册

VCC1-1537-114M285000封装设计

查看详情并下载
Symbol
Footprint
3D Model
