DSC1001DL2-013.5600

产品分类: 可编程振荡器
产品描述: CMOS 1.7V 3.6V 8mA 15pF ±25ppm 13.56MHz VDFN-4 贴片安装 2.5mm*2mm*900μm
供应商型号: 998-1001DL2-013.5600
供应商: Mouser
标准整包数: 1

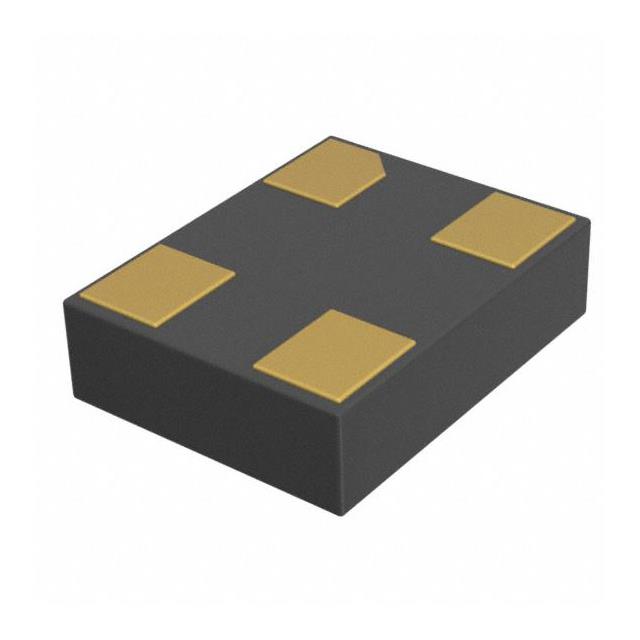

MICROCHIP TECHNOLOGY 可编程振荡器 DSC1001DL2-013.5600

DSC1001DL2-013.5600概述


    产品简介


    DSC1001/3/4 系列硅基 MEMS 振荡器是 Microchip Technology Inc. 推出的一款高性能振荡器,特别适用于移动应用、消费电子产品和便携式设备等领域。该系列产品具有高精度、低功耗、宽温度范围以及抗振动和冲击的特点,使其在工业、车载及便携式应用中表现出色。

    技术参数


    - 频率范围:1 MHz 至 150 MHz
    - 稳定性:±10 ppm 至 ±50 ppm
    - 工作电压:1.7V 至 3.6V
    - 工作温度范围:
    - 扩展工业级:-40°C 至 105°C
    - 工业级:-40°C 至 85°C
    - 商用级:-20°C 至 70°C
    - 电流消耗:
    - 工作模式:6 mA(1 MHz)
    - 待机模式:15 μA(最大值)
    - 封装尺寸:多种封装尺寸可选(2.5 mm x 2.0 mm x 0.85 mm 至 7.0 mm x 5.0 mm x 0.85 mm)
    - 其他特性:
    - 符合 MIL-STD 883 冲击和振动标准
    - 无铅、符合 RoHS 和 Reach SVHC 标准
    - AEC-Q100 可靠性认证

    产品特点和优势


    独特功能与优势:
    - 可与行业标准振荡器进行“直接替换”,无需更改现有 PCB 布局。
    - 采用半导体级别的可靠性,显著高于石英晶体振荡器。
    - 缩短了批量生产时间,提高了电池寿命和功率消耗。
    - 提供紧凑型塑料封装,成本效益高。

    应用案例和使用建议


    实际应用场景:
    - 移动设备:智能手机、平板电脑等,利用其小巧尺寸和低功耗。
    - 消费电子:例如视频录制设备(DVR)、闭路电视系统(CCTV)和监控摄像头。
    - 工业应用:适用于恶劣环境下的工业控制系统,具备抗震和抗冲击能力。
    使用建议:
    - 在工业级和商用级应用中,根据不同的温度范围选择合适的型号,以确保最佳性能。
    - 注意安装时要正确连接电源和接地,避免静电损害。
    - 在设计电路板时,参照推荐的布线方式(如图6-1所示),以减少杂散电容和信号干扰。

    兼容性和支持


    兼容性:
    - 该产品支持工业标准封装,可以轻松替代传统的石英晶体振荡器。
    厂商支持:
    - Microchip 提供详尽的技术文档、应用指南和客户支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题:设备无法正常启动。
    - 解决方案:检查电源电压是否符合要求(1.7V 至 3.6V),并确认电路连接是否正确。
    - 问题:输出频率不稳定。
    - 解决方案:确保周围环境温度处于规定的范围内,适当增加外部电容(一般不超过15pF)。
    - 问题:设备过热。
    - 解决方案:参考推荐的焊接回流曲线(如图7-1所示),注意不要超过峰值温度。

    总结和推荐


    总体评价:
    - DSC1001/3/4 系列振荡器凭借其卓越的稳定性和广泛的适用性,在多个领域表现出色。尤其适合需要高可靠性和紧凑封装的应用场景。

    推荐结论:
    - 我们强烈推荐 DSC1001/3/4 系列振荡器给需要高精度和稳定性的工程师和技术团队。这些振荡器不仅具备优异的电气特性,还提供了良好的成本效益,是目前市场上非常值得考虑的选择之一。

DSC1001DL2-013.5600参数

参数
输出格式 CMOS
负载电容 15pF
最大电源电流 8mA
频率稳定性 ±25ppm
扩频带宽 -
频率 13.56MHz
最大工作电压 3.6V
最小工作电压 1.7V
长*宽*高 2.5mm*2mm*900μm
通用封装 VDFN-4
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装
