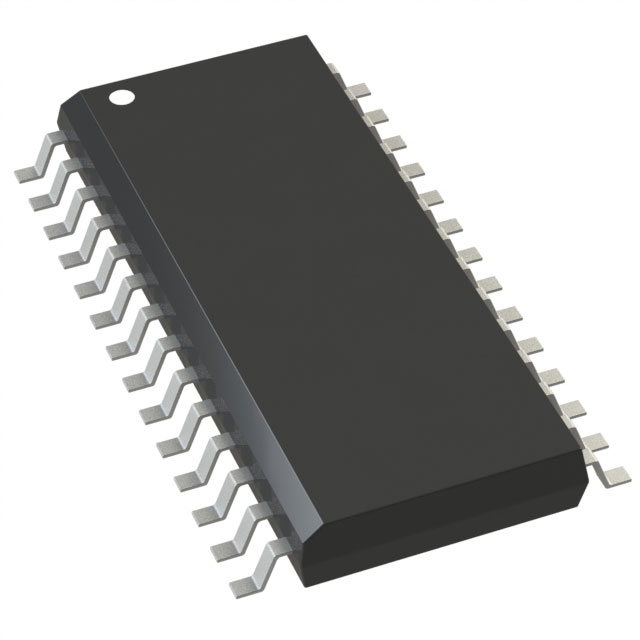

AVR64DB28T-E/SO

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 24MHz 8KB FLASH 64KB Brown-out Detect/Reset,POR,PWM,WDT 内部 21 I2C,SPI,UART,USART 512 x 8 8bit AVR SOIC-28 贴片安装,黏合安装
供应商型号: 579-AVR64DB28T-E/SO
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) AVR64DB28T-E/SO

AVR64DB28T-E/SO概述


    产品简介


    AVR64DB28/32/48/64微控制器是Microchip公司推出的AVR® DB系列微控制器的一部分。该系列微控制器采用了具有硬件乘法器的AVR® CPU,最高运行时钟速度可达24 MHz。它们配备了64 KB闪存(Flash)、8 KB静态随机存储器(SRAM)以及512字节电可擦除只读存储器(EEPROM)。该系列微控制器提供28、32、48和64针封装版本,适用于多种嵌入式系统和工业控制应用。

    技术参数


    - 处理器核心: AVR® CPU
    - 最高运行时钟频率: 24 MHz
    - Flash存储器: 64 KB
    - SRAM: 8 KB
    - EEPROM: 512字节
    - 工作电压范围: 1.8V 至 5.5V
    - 温度范围: 工业级(-40°C至85°C),扩展级(-40°C至125°C)
    - 封装类型: SSOP, SOIC, SPDIP, VQFN 和 TQFP
    - 其他特性: 电源监控(POR电路,BOD检测),内部和外部时钟源选择,高精度内部振荡器,低功耗架构,事件系统,先进的数字和模拟外设

    产品特点和优势


    AVR64DB28/32/48/64微控制器的独特之处在于其灵活性和强大的处理能力。它配备了高达64 KB的闪存,这使得其非常适合于需要大量代码存储的应用。此外,该系列微控制器还提供了多种灵活的接口和高级定时器,使其能够在各种复杂的工业环境中实现高效的数据采集和处理。这些特点使AVR64DB28/32/48/64在多个领域都具有显著的优势,如物联网(IoT)、工业自动化、消费电子等领域。

    应用案例和使用建议


    应用案例:AVR64DB28/32/48/64微控制器广泛应用于各种嵌入式系统和控制系统中。例如,在智能家居设备中,它可以用于处理传感器数据并执行相关的控制逻辑;在工业自动化领域,它可以作为PLC的核心控制器,负责数据采集和控制输出。
    使用建议:
    - 在设计基于AVR64DB28/32/48/64的应用时,建议充分考虑其丰富的外设资源,合理分配I/O端口。
    - 使用外部晶振以确保稳定的时钟信号,提高系统的可靠性。
    - 注意电源管理,充分利用睡眠模式来降低功耗,延长电池寿命。

    兼容性和支持


    AVR64DB28/32/48/64微控制器具有广泛的兼容性,支持多种封装类型,可以方便地进行物理尺寸迁移。Microchip公司为用户提供全面的技术支持,包括详尽的技术文档、开发工具以及在线技术支持,帮助用户快速上手和解决问题。

    常见问题与解决方案


    - 问题1: 如何配置闪存写入保护?
    - 解决方案: 通过设置相应的寄存器位来启用闪存写入保护,具体步骤参见数据手册的相关章节。

    - 问题2: 外部晶振失效怎么办?
    - 解决方案: 检查晶振及其连接线路是否有损坏,确认晶振的频率符合要求,必要时更换晶振。

    总结和推荐


    AVR64DB28/32/48/64微控制器凭借其强大的处理能力、丰富的外设资源和高度的灵活性,成为市场上非常受欢迎的选择。无论是对于初学者还是专业工程师,这款微控制器都是一款极具价值的开发工具。因此,强烈推荐此产品给需要高性能微控制器的项目。

AVR64DB28T-E/SO参数

参数
内核数 -
接口类型 I2C,SPI,UART,USART
最小工作供电电压 -
核心处理器 AVR
程序存储器大小 64KB
数据转换器 -
数据总线宽度 8bit
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 1.8V~5.5V
振荡器类型 内部
RAM大小 8KB
EEPROM大小 512 x 8
外设 Brown-out Detect/Reset,POR,PWM,WDT
I/O数量 21
最大工作供电电压 -
最大时钟频率 -
速度 24MHz
通用封装 SOIC-28
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

AVR64DB28T-E/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AVR64DB28T-E/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AVR64DB28T-E/SO AVR64DB28T-E/SO数据手册

AVR64DB28T-E/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
