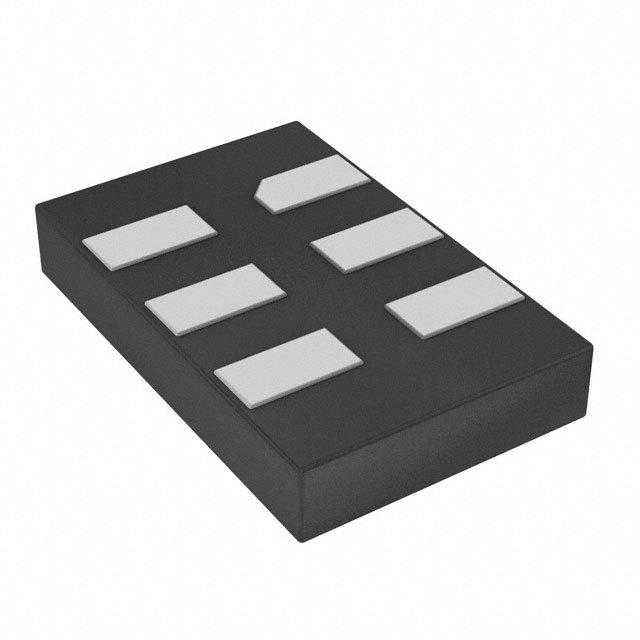

DSC1123BI5-148.3516

产品分类: 有源晶振
产品描述: ±10ppm 148.3516MHz 贴片安装 5mm*3.2mm*900μm
供应商型号: DSC1123BI5-148.3516
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 有源晶振 DSC1123BI5-148.3516

DSC1123BI5-148.3516概述

    DSC1103/23 低相位抖动精密LVDS振荡器

    1. 产品简介


    DSC1103/23系列低相位抖动精密LVDS振荡器采用了经过验证的硅MEMS技术,提供了出色的相位抖动和稳定性。这些振荡器通过消除对石英或SAW技术的需求,显著提升了可靠性并加速了产品开发,满足了各种通信、存储和网络应用中的严格时钟性能标准。

    2. 技术参数


    - 主要特性:
    - 低均方根(RMS)相位抖动:<1 ps(典型值)
    - 高稳定性:±10 ppm、±20 ppm、±25 ppm、±50 ppm
    - 宽温度范围:
    - 工业级扩展(Ext. Industrial):-40°C至+105°C
    - 工业级(Industrial):-40°C至+85°C
    - 扩展商业级(Ext. Commercial):-20°C至+70°C
    - 高电源噪声抑制:-50 dBc
    - 宽频率范围:2.3 MHz 至 460 MHz
    - 小型工业标准封装:2.5 mm x 2.0 mm、3.2 mm x 2.5 mm、5.0 mm x 3.2 mm、7.0 mm x 5.0 mm
    - 优异的抗冲击和振动能力:符合MIL-STD-883标准
    - 高可靠性:比石英基设备高出20倍的平均无故障时间(MTF)
    - 低功耗电流
    - 供电电压范围:2.25V至3.63V
    - 待机和输出使能功能
    - 无铅且符合RoHS标准

    3. 产品特点和优势


    DSC1103/23 系列振荡器的主要特点包括高稳定性和低相位抖动,确保了在各种温度和电压条件下的性能稳定性。硅MEMS技术的应用不仅提升了可靠性,还简化了设计流程。其广泛的温度范围和多种封装选项使其适用于各种严苛环境和不同应用需求。此外,低功耗和宽频率范围也增强了其在电池供电设备中的适用性。

    4. 应用案例和使用建议


    应用领域:
    - 存储区域网络(SAN):SATA、SAS、光纤通道
    - 无源光网络(PON):EPON、10G-EPON、GPON、10G-PON
    - 高清/标清视频和监控
    - PCI Express Gen 1/Gen 2/Gen 3
    - 显示接口
    使用建议:
    - 为了减少噪声干扰,建议在VDD引脚上安装一个0.1 μF的滤波电容。
    - 使用适当的板级布局和接地策略可以进一步提升产品的性能和稳定性。
    - 在高频率应用中,需要考虑外部滤波和补偿电路的设计,以维持信号完整性。

    5. 兼容性和支持


    DSC1103/23 系列振荡器具有工业标准封装,可直接替代标准6引脚LVDS晶体振荡器。Microchip公司提供详尽的技术文档和支持服务,确保客户能够顺利进行产品集成和调试。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问:如何确保DSC1103/23在高负载条件下仍保持稳定?
    - 答:正确配置电源滤波电路,并使用推荐的布局设计,可以有效提升稳定性。
    - 问:如何处理启动过程中输出频率不稳定的问题?
    - 答:等待足够的时间(通常为5 ms)以确保输出频率稳定后再启用。
    - 问:如何避免外部噪声对DSC1103/23的影响?
    - 答:在VDD引脚上添加0.1 μF的去耦电容,以提高电源噪声抑制能力。

    7. 总结和推荐


    DSC1103/23 系列振荡器凭借其出色的相位抖动和稳定性、广泛的工作温度范围和多种封装选择,在各种高端应用中表现出色。无论是从可靠性和稳定性角度,还是在紧凑设计和低成本方面,DSC1103/23系列都是值得推荐的产品。对于寻求高性能振荡器解决方案的工程师来说,这是一款极具竞争力的选择。

DSC1123BI5-148.3516参数

参数
频率容差 -
频率 148.3516MHz
频率稳定性 ±10ppm
长*宽*高 5mm*3.2mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

DSC1123BI5-148.3516厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC1123BI5-148.3516数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 有源晶振 MICROCHIP TECHNOLOGY DSC1123BI5-148.3516 DSC1123BI5-148.3516数据手册

DSC1123BI5-148.3516封装设计

查看详情并下载
Symbol
Footprint
3D Model
