DSC1001CI1-025.0000

产品分类: 可编程振荡器
产品描述: CMOS 1.7V 3.6V 6.3mA 15pF ±50ppm 25MHz 贴片安装 3.2mm*2.5mm*900μm
供应商型号: DSC1001CI1-025.0000
供应商: Master
标准整包数: 110

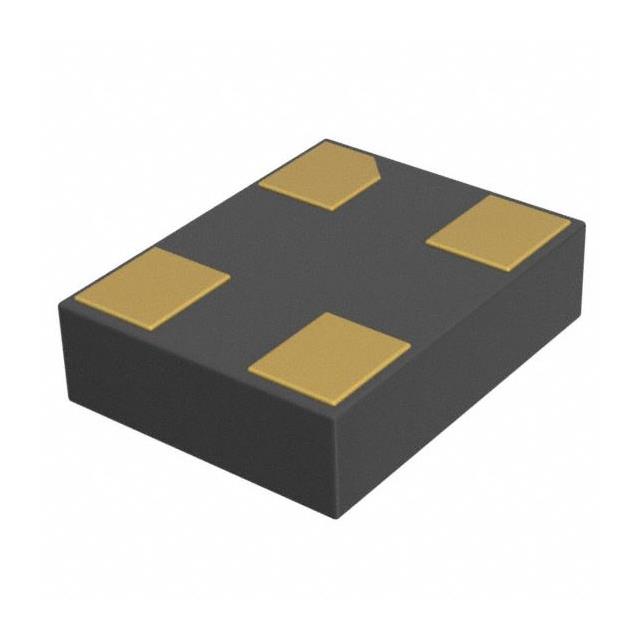

MICROCHIP TECHNOLOGY 可编程振荡器 DSC1001CI1-025.0000

DSC1001CI1-025.0000概述


    产品简介


    DSC1001/3/4 是一款由Microchip Technology Inc.开发的硅基MEMS CMOS振荡器家族,适用于多种工业、商用及便携式应用。这些振荡器提供从1 MHz到150 MHz的工作频率范围,并能够在-40°C到105°C的广泛温度范围内保持出色的稳定性。产品主要应用于移动设备、消费电子产品、便携式电子产品、数字视频录像机(DVR)、闭路电视(CCTV)摄像头以及监控摄像头系统。

    技术参数


    - 频率范围: 1 MHz 至 150 MHz
    - 频率稳定度:
    - ±10 ppm (典型)
    - ±20 ppm (典型)
    - ±25 ppm (典型)
    - ±50 ppm (典型)
    - 操作电压: 1.7 V 至 3.6 V
    - 工作温度范围:
    - 扩展工业级:-40°C 至 105°C
    - 工业级:-40°C 至 85°C
    - 商用级:-20°C 至 70°C
    - 低功耗:
    - 工作电流:6 mA(1 MHz)
    - 待机电流:15 μA(最大)
    - 封装尺寸:
    - 2.5 mm x 2.0 mm x 0.85 mm
    - 3.2 mm x 2.5 mm x 0.85 mm
    - 5.0 mm x 3.2 mm x 0.85 mm
    - 7.0 mm x 5.0 mm x 0.85 mm
    - 机械可靠性: MIL-STD 883 冲击和振动抗性
    - 环保合规性: 无铅,RoHS,Reach SVHC 合规
    - 可靠性认证: AEC-Q100 认证

    产品特点和优势


    - 引脚兼容替代品: 可以直接替换行业标准晶体振荡器,无需重新设计PCB。
    - 半导体级可靠性: 比石英更可靠。
    - 短生产周期: 大规模生产快速交付。
    - 延长电池寿命/降低功耗: 高效电源管理。
    - 紧凑型塑料封装: 小巧外形。
    - 成本效益: 适合大批量应用。

    应用案例和使用建议


    应用案例:
    1. 便携式电子产品: 由于其超小型封装和低功耗特性,DSC1001/3/4特别适合于便携式电子产品。
    2. 视频监控系统: 在工业和商业环境下,如CCTV、DVR和监控摄像头中,其高可靠性使其成为理想选择。
    使用建议:
    - 在设计PCB时,确保为每个输出和接地连接提供足够的过孔来增加散热能力。
    - 确保电路板上的电源层和地层与芯片的电源和地连接尽可能接近,减少噪声干扰。

    兼容性和支持


    DSC1001/3/4系列的四个型号(DSC1001/3/4)具有相同的引脚布局,可以直接互换,从而提供了灵活性。制造商Microchip Technology Inc.提供详尽的技术文档和支持,包括测试电路、安装指南和焊接工艺等。

    常见问题与解决方案


    常见问题:
    1. 电源不稳定导致输出不稳:
    - 解决办法: 确保电源电压稳定,使用旁路电容减少电源噪声。

    2. 产品温度超出正常范围:
    - 解决办法: 使用散热片或改善散热设计,确保在极端温度条件下能够正常工作。

    总结和推荐


    DSC1001/3/4 是一款高度集成、稳定的振荡器,适用于广泛的工业和消费类电子产品。其高可靠性、低功耗和紧凑型设计使得它在市场上极具竞争力。对于需要高性能、高可靠性的应用场合,强烈推荐使用DSC1001/3/4系列振荡器。无论是便携设备还是固定安装的应用,都能找到合适的型号以满足需求。

DSC1001CI1-025.0000参数

参数
扩频带宽 -
频率 25MHz
最大工作电压 3.6V
最小工作电压 1.7V
输出格式 CMOS
负载电容 15pF
最大电源电流 6.3mA
频率稳定性 ±50ppm
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

DSC1001CI1-025.0000厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC1001CI1-025.0000数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可编程振荡器 MICROCHIP TECHNOLOGY DSC1001CI1-025.0000 DSC1001CI1-025.0000数据手册

DSC1001CI1-025.0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
