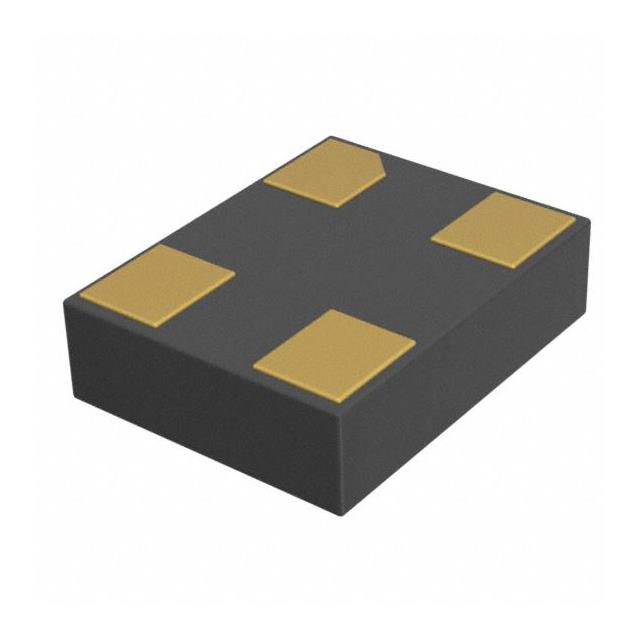

DSC1003DL5-148.5000

产品分类: 可编程振荡器
产品描述: CMOS 1.7V 3.6V 16.6mA 25pF ±10ppm 148.5MHz VDFN-4 贴片安装 2.5mm*2mm*900μm
供应商型号: DSC1003DL5-148.5000
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 可编程振荡器 DSC1003DL5-148.5000

DSC1003DL5-148.5000概述


    产品简介


    DSC1001/3/4硅MEMS振荡器是一款基于CMOS技术的硅微机电系统(MEMS)振荡器,适用于多种频率需求。这款振荡器具有极佳的抖动和稳定性性能,在广泛的供电电压和温度范围内都能保持稳定。它广泛应用于移动设备、消费电子、便携式电子产品、视频录像机(DVR)、闭路电视监控摄像机(CCTV)以及低轮廓应用和工业应用。

    技术参数


    - 频率范围: 1 MHz 至 150 MHz
    - 温度稳定性:
    - ±10 ppm
    - ±20 ppm
    - ±25 ppm
    - ±50 ppm
    - 供电电压: 1.7V 至 3.6V
    - 工作温度范围:
    - 扩展工业级:-40°C 至 105°C
    - 工业级:-40°C 至 85°C
    - 商业级:-20°C 至 70°C
    - 低功耗:
    - 操作电流:6 mA(1 MHz)
    - 待机电流:15 μA(最大值)
    - 微型封装:
    - 2.5 mm x 2.0 mm x 0.85 mm
    - 3.2 mm x 2.5 mm x 0.85 mm
    - 5.0 mm x 3.2 mm x 0.85 mm
    - 7.0 mm x 5.0 mm x 0.85 mm
    - 可靠性: 符合MIL-STD 883标准,抗震和抗振动能力高
    - 环保: 铅免费、RoHS、Reach SVHC合规
    - 可靠性认证: 符合AEC-Q100标准

    产品特点和优势


    - 易用性: 可以直接替换行业标准的晶体振荡器,无需改变电路板布局。
    - 可靠性: 基于半导体级设计,比石英晶体振荡器更可靠。
    - 生产时间短: 能够快速进入量产阶段。
    - 低功耗: 提供更长的电池寿命和降低的功率消耗。
    - 紧凑封装: 使用成本效益更高的塑料封装。
    - 经济性: 成本效益显著,性价比高。

    应用案例和使用建议


    应用案例
    - DVR/CCTV监控摄像头: 由于其高稳定性,适合用于需要高精度时间同步的应用。
    - 便携式设备: 如平板电脑、手机等,对体积和重量有限制的设备。
    使用建议
    - 电源管理: 确保供电电压和电流稳定,特别是在待机模式下,以保证低功耗运行。
    - 温度管理: 尽可能在规定的温度范围内操作,以确保最佳的频率稳定性和性能。

    兼容性和支持


    - 兼容性: 与各种标准的封装兼容,易于集成到现有的电路设计中。
    - 支持和维护: Microchip提供了详尽的技术文档和全面的客户支持服务。

    常见问题与解决方案


    1. 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 确保设备在规定的温度范围内运行,如果需要,可以考虑使用散热片或改进散热设计。
    2. 问题: 设备启动时间过长。
    - 解决方案: 检查电路设计,特别是启动时间和输入电压,确保符合规范要求。

    总结和推荐


    DSC1001/3/4硅MEMS振荡器以其高可靠性、低功耗、紧凑封装和广泛的应用场景,成为市场上的佼佼者。它的易用性和成本效益使其非常适合需要高性能和高稳定性的电子设备应用。我们强烈推荐这一款高性能的振荡器,以提升电子产品的整体性能和可靠性。

DSC1003DL5-148.5000参数

参数
输出格式 CMOS
负载电容 25pF
最大电源电流 16.6mA
频率稳定性 ±10ppm
扩频带宽 -
频率 148.5MHz
最大工作电压 3.6V
最小工作电压 1.7V
长*宽*高 2.5mm*2mm*900μm
通用封装 VDFN-4
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

DSC1003DL5-148.5000厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC1003DL5-148.5000数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可编程振荡器 MICROCHIP TECHNOLOGY DSC1003DL5-148.5000 DSC1003DL5-148.5000数据手册

DSC1003DL5-148.5000封装设计

查看详情并下载
Symbol
Footprint
3D Model
