AT30TS74-UFM13-T

产品分类: 温度传感器
产品描述: ±2°C (±3°C) WLCSP-4 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 温度传感器 AT30TS74-UFM13-T

AT30TS74-UFM13-T概述

    # 全面解析Atmel AT30TS74数字温度传感器

    1. 产品简介


    Atmel AT30TS74是一款高度集成的精确数字温度传感器,专为需要本地温度监测的应用而设计。它集成了高精度的温度传感、用户可编程的高低温报警功能以及I²C和SMBus兼容的串行接口于一身,适用于通信、计算机、消费电子、环境控制、工业自动化及仪器仪表等多种领域。
    主要功能:
    - 支持单电源供电范围:1.7V至5.5V
    - 温度测量范围:-55°C 至 +125°C
    - 用户可配置分辨率(9至12位)
    - 用户自定义高低温限值
    - 提供ALERT输出引脚用于指示温度报警
    - 集成的噪声抑制滤波功能
    应用领域:
    广泛应用于通信设备、服务器、医疗仪器、汽车电子、消费类电子产品及各类工业控制系统中。

    2. 技术参数


    以下是AT30TS74的关键技术规格:
    | 参数类别 | 规格 |

    | 温度测量范围 | -55°C 至 +125°C |
    | 温度准确性 | ±1.0°C(典型值,-20°C 至 +100°C) |
    | 分辨率 | 9至12位(对应0.5°C 至 0.0625°C) |
    | 供电电压 | 1.7V至5.5V |
    | 工作电流 | 活动模式下85µA(典型值),关机模式下仅需1µA |
    | 接口协议 | I²C、SMBus(支持高电平复位、报警响应地址) |
    | 最大时钟频率 | 高速模式下可达3.4MHz |

    3. 产品特点和优势


    独特优势:
    1. 高精度与灵活性:内置无外部组件即可实现的高精度温度检测,支持用户灵活配置分辨率和报警阈值。
    2. 低功耗设计:具有优秀的节能性能,关机模式下的典型功耗仅为1µA。
    3. 多样封装选择:提供多种封装形式(如SOIC、MSOP、DFN及WLCSP),满足不同应用需求。
    4. 双模式报警输出:可通过CMP/INT位设置中断或比较器模式,有效通知系统异常情况。
    5. 向后兼容性:软件与硬件均与行业标准LM75设备兼容,易于集成到现有系统中。
    市场竞争力:
    凭借优异的温度测量能力与低功耗表现,AT30TS74能够轻松应对复杂的工作环境,尤其适合对可靠性要求极高的工业与嵌入式应用。
    4. 应用案例与使用建议
    典型应用案例:
    - 数据中心:实时监控服务器温度,预防过热导致故障。
    - 智能家居设备:调节室内温度以提升用户体验。
    - 便携式医疗设备:监测体温变化,确保患者安全。
    使用建议:
    - 在选择供电电压时,请确保电压稳定,避免频繁波动。
    - 设置合适的报警阈值可以提前预防潜在风险,提高系统的整体稳定性。
    - 利用One-Shot模式可在降低功耗的同时获取单次温度读数,适用于间歇性检测场合。

    5. 兼容性和支持


    AT30TS74完全兼容I²C和SMBus协议,允许最多八台设备共享同一总线。制造商提供了详尽的技术文档和支持服务,包括软件开发工具链和在线客服支持,帮助开发者快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度读数异常 | 确认接线正确并检查供电电压是否符合要求 |
    | ALERT引脚无响应 | 确保电路连接正常且未发生短路 |
    | 数据传输不稳定 | 增加外部滤波电容以减少信号干扰 |

    7. 总结和推荐


    综上所述,Atmel AT30TS74是一款兼具高性能与易用性的数字温度传感器。它不仅提供了卓越的温度测量精度,还通过低功耗设计延长了电池寿命,是现代电子系统中不可或缺的核心组件之一。对于需要高可靠性和紧凑设计的应用场景,我们强烈推荐使用此产品。
    推荐指数:★★★★★

AT30TS74-UFM13-T参数

参数
精度 ±2°C (±3°C)
温度范围 -
温度阈值 -

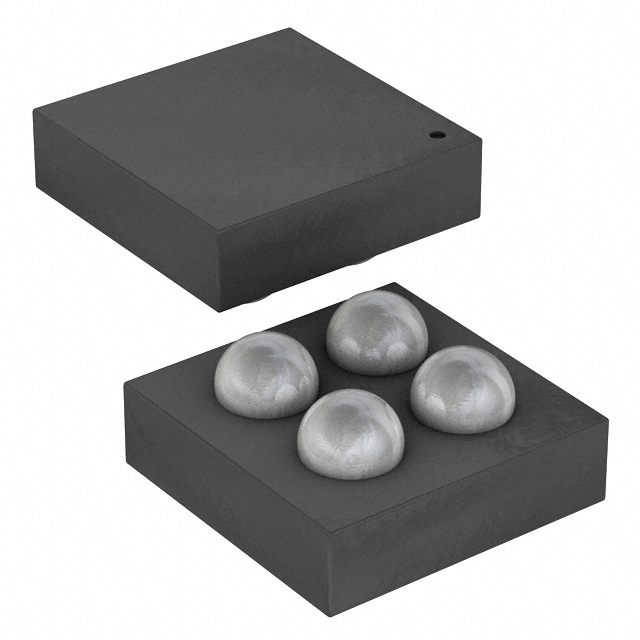

通用封装 WLCSP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AT30TS74-UFM13-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT30TS74-UFM13-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 温度传感器 MICROCHIP TECHNOLOGY AT30TS74-UFM13-T AT30TS74-UFM13-T数据手册

AT30TS74-UFM13-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
