首页  >  产品百科  >  EMC1403-1-AIZL-TR

EMC1403-1-AIZL-TR

产品分类: 温度传感器
产品描述: -64°C~191°C ±1°C (±2°C) MSOP-10 贴片安装,黏合安装 3mm*3mm*920μm
供应商型号: 3102752
供应商: 海外现货
标准整包数: 1

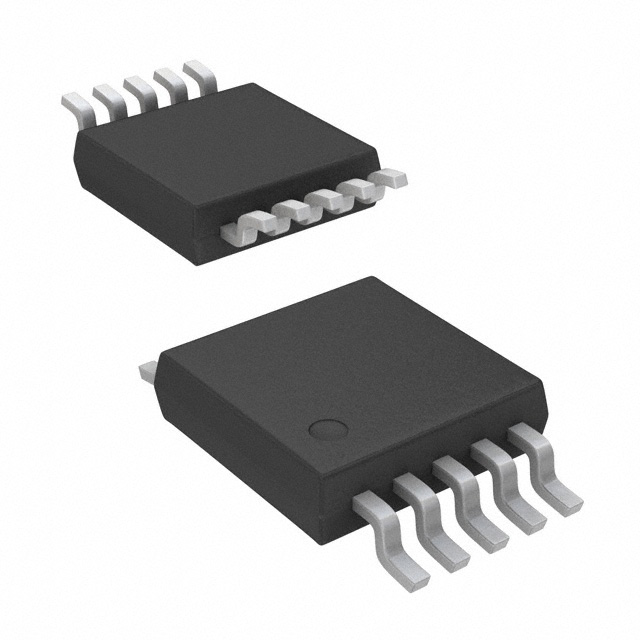

MICROCHIP TECHNOLOGY 温度传感器 EMC1403-1-AIZL-TR

EMC1403-1-AIZL-TR概述

    1°C Temperature Sensor with Beta Compensation

    产品简介


    EMC1403 和 EMC1404 是高精度、低成本的系统管理总线(SMBus)温度传感器。 它们提供精确的温度测量,特别适用于复杂环境监控应用。EMC1403 和 EMC1404 适用于笔记本电脑、桌面电脑、工业和嵌入式应用等领域。

    技术参数


    以下是 EMC1403 和 EMC1404 的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 工作电压 | 3.3V |
    | 外部温度监测精度 | ±1°C(在 60°C 到 100°C 范围内) |
    | 外部温度监测分辨率 | 0.125°C |
    | 内部温度监测精度 | ±2°C |
    | 温度传感器配置 | 自动检测外部二极管类型及最佳设置 |
    | 接口类型 | SMBus |
    | 包装类型 | 10-pin MSOP, 10-pin DFN, 14-pin SOIC |

    产品特点和优势


    - Beta 补偿功能:用于支持需要 BJT/晶体管模型的 CPU 二极管,支持 45nm、65nm 和 90nm 工艺的处理器。
    - 电阻误差校正(REC):自动消除由于系列电阻引起的温度误差。
    - 自动化二极管类型检测:根据每个外部二极管/晶体管自动确定并调整最优设置。
    - ±1°C 测量精度:提供了低功耗、高灵活性和准确的温度监控解决方案。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑和桌面电脑的内部温度监测。
    - 工业设备中的温度监测。
    - 嵌入式系统中的环境监测。
    使用建议:
    - 在复杂的多传感器环境中,建议使用自动二极管类型检测功能以确保准确的温度测量。
    - 对于需要高精度的应用,建议配置数字滤波器以减少温度测量中的噪声。

    兼容性和支持


    EMC1403 和 EMC1404 与标准 SMBus 接口兼容,易于集成到现有系统中。制造商提供详细的技术文档和支持服务,包括故障排除指南和用户社区支持。

    常见问题与解决方案


    - Q: 如何设置报警温度?
    - A: 可通过修改 ALERT 限值寄存器进行设置。

    - Q: 如何解决外部二极管故障问题?
    - A: 使用外部二极管故障寄存器来诊断和解决问题。

    总结和推荐


    EMC1403 和 EMC1404 高精度温度传感器具备多种先进特性,如 Beta 补偿和自动二极管类型检测,使得它们成为复杂的温度监控应用的理想选择。对于需要高精度和可靠性的应用场合,这款温度传感器值得推荐使用。其自动配置功能和广泛的接口兼容性也使其易于集成到现有的硬件平台中。

EMC1403-1-AIZL-TR参数

参数
温度阈值 -
精度 ±1°C (±2°C)
温度范围 -64°C~191°C
长*宽*高 3mm*3mm*920μm
通用封装 MSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EMC1403-1-AIZL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EMC1403-1-AIZL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 温度传感器 MICROCHIP TECHNOLOGY EMC1403-1-AIZL-TR EMC1403-1-AIZL-TR数据手册

EMC1403-1-AIZL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.6333
25+ ¥ 9.2479
100+ ¥ 8.3231
2500+ ¥ 8.3231
库存: 1201
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.63
直接购买
加入购物车
