EMC1402-1-ACZL-TR

产品分类: 温度传感器
产品描述: -64°C~191°C ±1°C (±2°C) MSOP-8 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: 638-1067-1-ND
供应商: Digi-Key
标准整包数: 1

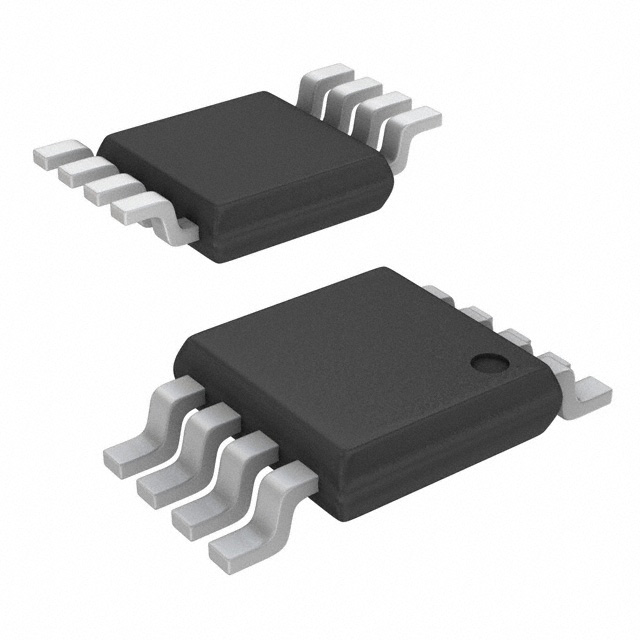

MICROCHIP TECHNOLOGY 温度传感器 EMC1402-1-ACZL-TR

EMC1402-1-ACZL-TR概述


    产品简介


    EMC1402 是一款高精度、低成本的系统管理总线(SMBus)温度传感器,由SMSC公司生产。此温度传感器特别适用于需要高精度温度监控的应用场合,如笔记本电脑、桌面电脑、工业设备和嵌入式系统。

    技术参数


    电气规格
    - 供电电压: 3.3V
    - 外部温度监测精度: ±1°C (在60°C至100°C范围内)
    - 内部温度监测精度: ±2°C
    - 分辨率: 0.125°C
    - 绝对最大额定值: 见表3.1
    - SMBus电气特性: 见表3.3
    工作环境
    - 温度范围: 具体温度范围取决于型号
    - 湿度范围: 未明确说明,但通常建议在干燥环境中使用

    产品特点和优势


    EMC1402 通过以下几个关键特性提供了卓越的性能:
    1. 电阻误差校正 (REC):自动消除系列电阻引起的温度误差,提高设计灵活性。
    2. 贝塔补偿 (Beta Compensation):有效补偿低且可变的贝塔晶体管,常见于现代精细几何处理器中。
    3. 自动外部二极管类型检测:用户无需为每个温度监控应用提供独特的传感器配置。
    4. 多种封装选项:提供符合RoHS标准的8针MSOP封装,便于集成到各类设备中。

    应用案例和使用建议


    应用案例
    - 笔记本电脑:用于监测CPU和系统温度,确保稳定运行。
    - 工业设备:在严苛环境下,提供准确的温度测量。
    - 嵌入式系统:监测核心组件温度,保障系统的可靠性。
    使用建议
    1. 在进行电路设计时,应考虑电阻误差对温度测量的影响,采用REC功能来校正。
    2. 贝塔补偿适用于各种类型的二极管,减少配置复杂度。
    3. 建议使用自动检测功能以简化安装过程。

    兼容性和支持


    - 兼容性:与ADM1032、MAX6649和LM99引脚兼容。
    - 支持:联系当地SMSC销售代表获取详细文档,包括应用笔记、异常表和设计指南。

    常见问题与解决方案


    1. 如何设置温度报警?
    - 通过配置限值寄存器(Limit Registers)进行设定。

    2. 温度测量不准确怎么办?
    - 检查电路连接,特别是电阻和电源电压。若问题持续,联系技术支持。
    3. 温度监测延迟如何处理?
    - 可通过调节转换速率寄存器(Conversion Rate Register)来调整更新频率。

    总结和推荐


    EMC1402是一款高度灵活且准确的温度传感器,适用于各类复杂的环境监控应用。其先进的功能使其在市场上具备较强的竞争力。推荐给需要精确温度监控的场合,如数据中心、工业控制系统和消费电子产品。使用时请参考详细的技术手册和厂商提供的支持资源,以确保最佳性能。

EMC1402-1-ACZL-TR参数

参数
温度范围 -64°C~191°C
温度阈值 -
精度 ±1°C (±2°C)
长*宽*高 3mm*3mm*850μm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EMC1402-1-ACZL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EMC1402-1-ACZL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 温度传感器 MICROCHIP TECHNOLOGY EMC1402-1-ACZL-TR EMC1402-1-ACZL-TR数据手册

EMC1402-1-ACZL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
