EMC1815T-1E/9R

产品分类: 温度传感器
产品描述: -40°C~125°C ±1.5°C WDFN-10-EP 贴片安装,黏合安装
供应商型号: 579-EMC1815T-1E/9R
供应商: Mouser
标准整包数: 1

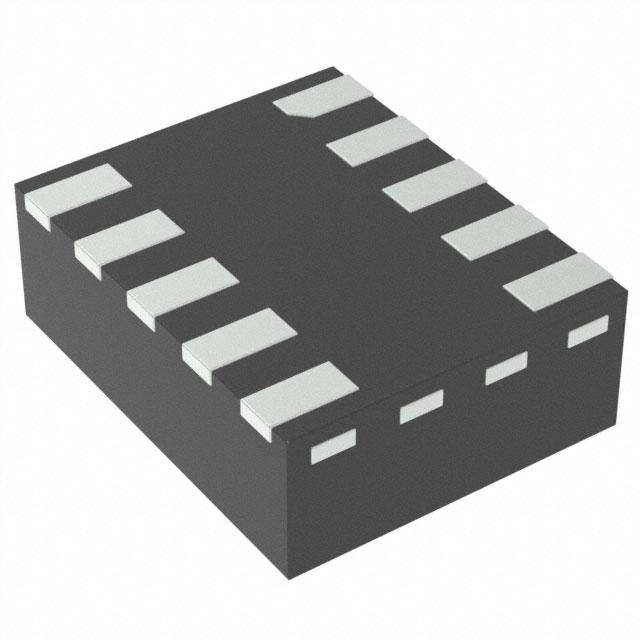

MICROCHIP TECHNOLOGY 温度传感器 EMC1815T-1E/9R

EMC1815T-1E/9R概述

    EMC1812/13/14/15/33 Multichannel Low-Voltage Remote Diode Sensor Family

    1. 产品简介


    产品类型: 多通道低电压远程二极管传感器
    主要功能: 高精度温度监测及报警、热失控保护
    应用领域: 工业、IoT系统、便携式电子产品、手持游戏机、计算设备、食品存储等

    2. 技术参数


    - 工作范围:
    - 温度测量范围:-40°C 至 +125°C
    - 供电电压:1.62V 至 3.6V
    - 采样率:高达4次/秒
    - 电气特性:内部温度传感器精度±1°C,外部温度传感器精度±1°C
    - 支持电气特性:
    - SMBus/I2C通信接口
    - 自动beta补偿、可编程理想因子、电阻误差校正
    - 物理特性:
    - 封装选项:8引脚2x2 mm WDFN、10引脚2.5x2.0 mm VDFN和10引脚3x3 mm MSOP
    - 温度分辨率: 0.125°C
    - 电气极限:
    - 最大输入/输出引脚电压:GND – 0.3V 至 4.0V
    - 存储温度:-65°C 至 +150°C
    - 最大结温(TJ):+150°C
    - 静电放电保护: 所有引脚(HBM:MM)为8 kV:400V
    - 闩锁电流: 每个引脚(+25°C) ±200 mA

    3. 产品特点和优势


    - 高精度温度监测: ±1°C的最大测量精度
    - 自动beta补偿: 减少由beta变化导致的温度测量误差
    - 多级警报机制: 支持掩蔽和非掩蔽两种模式的警报机制
    - 低功耗设计: 支持动态平均以降低功耗
    - 高可靠性: 采用多种温度监测功能,提升系统的整体可靠性

    4. 应用案例和使用建议


    - 工业温度监控: EMC1812/13/14/15/33 可用于监控各种工业设备的温度,如空调、热交换器等,通过实时监控和报警确保设备的安全运行。
    - IoT设备: 由于其低电压要求和小封装尺寸,EMC1812/13/14/15/33 非常适合用于物联网(IoT)设备中,例如智能家居和可穿戴设备。
    - 存储监控: 在需要严格温度控制的环境中,如药品存储、食品储存等场合,这些传感器可以提供可靠的温度监控。
    使用建议:
    - 在进行配置时,应根据具体的应用需求调整报警阈值和转换率。
    - 动态平均功能可以在保持精度的同时降低功耗,应根据应用要求合理启用。
    - 在多设备应用中,可以通过配置不同的SMBus地址来避免通信冲突。

    5. 兼容性和支持


    - 兼容性: 该产品与常见的SMBus/I2C总线协议完全兼容,易于集成到现有的系统中。
    - 技术支持: 微芯科技提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和技术支持热线,帮助客户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    - 问题1:无法正确读取温度数据
    - 解决方案:检查连接线是否松动或短路,确保供电电压在规定范围内。
    - 问题2:警报信号频繁触发
    - 解决方案:重新设置温度限制,确保警报条件不会过于宽松。
    - 问题3:温度数据不稳定
    - 解决方案:尝试启用动态平均功能以减少噪声干扰。

    7. 总结和推荐


    总结: EMC1812/13/14/15/33 多通道低电压远程二极管传感器凭借其高精度、多功能和可靠性,在温度监测和报警领域表现优异。它具备丰富的功能,包括温度计算、自动beta补偿、多级警报和动态平均等功能,适用于多种应用场合。
    推荐: 推荐在需要高精度温度监测的应用中使用 EMC1812/13/14/15/33 系列产品。无论是工业环境还是便携式电子产品,都能发挥其优越性能。

EMC1815T-1E/9R参数

参数
温度阈值 -
精度 ±1.5°C
温度范围 -40°C~125°C
通用封装 WDFN-10-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EMC1815T-1E/9R厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EMC1815T-1E/9R数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 温度传感器 MICROCHIP TECHNOLOGY EMC1815T-1E/9R EMC1815T-1E/9R数据手册

EMC1815T-1E/9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
