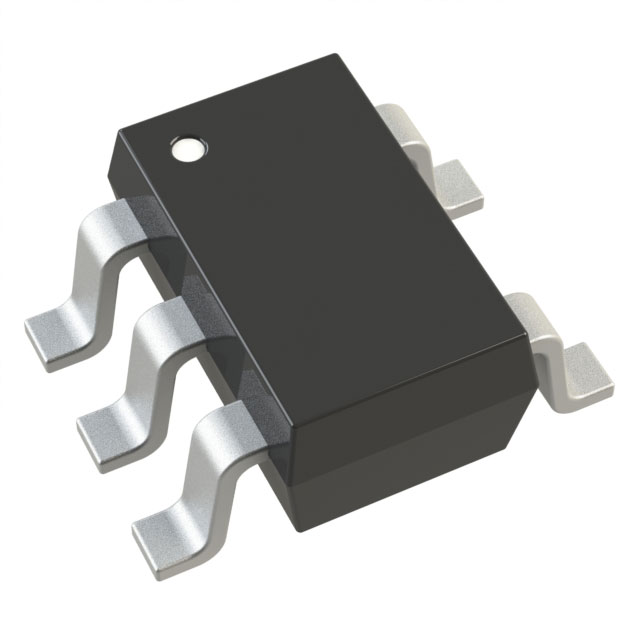

TC1016-4.0VLTTR

产品分类: LDO稳压器
产品描述: 58dB(1kHz) 90μA 正极 Fixed 80mA 1 4V 2.7V 4V 6V 300mV@ 80mA 0.23%(Typ) 0.01(Typ) SC-70-5 贴片安装,黏合安装 2mm(长度)*1.25mm(宽度)
供应商型号: TC1016-4.0VLTCT-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 TC1016-4.0VLTTR

TC1016-4.0VLTTR概述


    产品简介


    TC1016是一款高精度(典型值±0.5%)的CMOS低功耗线性稳压器,专为电池供电系统设计。它采用SC-70和SOT-23两种封装形式,尤其在空间紧凑的应用中表现出色。产品具备极低的工作电流(典型值53 µA),可显著延长电池寿命,同时提供优异的负载调节能力、快速唤醒时间和全面的保护机制。TC1016广泛应用于手机、便携式电脑、医疗仪器及游戏设备等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 输入电压范围 | 2.7 | 6.0 | 6.5 | V
    | 最大输出电流 | 80 mA
    | 输出电压精度 | ±2.5 | ±0.5 | ±2.5 | %
    | 线性调整率 | 0.01 | 0.2 %/V | 输入电压范围:VR + 1V到6V |
    | 负载调整率 | 0.23 | 1 % | IL=0.1 mA到最大输出电流 |
    | 滴落电压(典型值) 150 mV mV | IL=80 mA |
    | 关断状态供电电流 0.05 µA | 0.5 µA
    | 唤醒时间(典型值) 10 µs µs | IL=60 mA, f=100 Hz |
    | 温度系数(典型值) 40 ppm/°C
    | 工作温度范围 | -40 | +125 | +150 | °C | 存储温度 |

    产品特点和优势


    - 空间节省:提供SC-70和SOT-23两种封装,其中SC-70比SOT-23体积减少50%。
    - 超低功耗:在全工作范围内仅消耗53 µA典型供电电流,较传统双极型LDO节能多达60倍。
    - 高效稳定性:通过1 µF陶瓷电容即可稳定工作,无需复杂的外部电路。
    - 多重保护:集成过流保护、过温保护及关闭模式功能,有效提升系统可靠性。
    - 快速响应:典型唤醒时间为10 µs,适合高频切换应用场景。
    - 高度兼容性:向下兼容传统的双极型稳压器,便于替代升级。

    应用案例和使用建议


    应用案例:
    - 智能手机和便携设备:例如GSM/PHS手机,TC1016以其低功耗和快速响应能力保证系统续航和信号稳定。
    - 医疗设备:如体温计、血糖仪等小型医疗器械,可满足高精度和长寿命需求。
    - 消费电子:适用于电子游戏机等对成本敏感但性能要求高的产品。
    使用建议:
    - 输入电容选择:建议使用最小值为0.1 µF的陶瓷电容,并靠近输入端放置以减少高频噪声。
    - 输出电容建议:建议选用低ESR(等效串联电阻)的陶瓷电容器,例如X7R或X5R材料,确保良好的动态响应。
    - 热管理:在高温环境下需注意散热,避免长时间运行接近160°C阈值。

    兼容性和支持


    - 兼容性:TC1016可以直接替换市场上常见的双极型LDO,实现平滑升级。
    - 技术支持:Microchip公司提供详尽的技术文档及在线支持服务,包括参考设计、应用指南等,帮助用户加速产品开发周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 唤醒时间过慢 | 增加输入电容至≥1 µF |
    | 输出电压不准确 | 检查输出电容的ESR是否符合规格 |
    | 系统过热 | 添加外部散热片或优化电路布局 |
    | 开关时电压波动较大 | 增加输入和输出电容容量 |

    总结和推荐


    综合评估:
    TC1016凭借其卓越的能效、紧凑的设计和丰富的保护特性,在电池供电设备中展现了强大的竞争力。其高效的电源管理能力和快速响应使其成为众多领域的理想选择。
    推荐使用:
    强烈推荐在电池驱动的便携设备、消费电子及医疗领域采用TC1016,特别是对功耗和体积有严格要求的应用场景。用户可通过合理的外围元件配置,充分发挥其全部潜力。

TC1016-4.0VLTTR参数

参数
线路调节 0.01(Typ)
最大压差@电流 300mV@ 80mA
输出电流 80mA
最大输入电压 6V
最大输出电压 4V
稳压器数量 1
最小输出电压 4V
最小输入电压 2.7V
极性 正极
纹波抑制-PSRR 58dB(1kHz)
Iq-静态电流 90μA
输出类型 Fixed
负载调节 0.23%(Typ)
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TC1016-4.0VLTTR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
