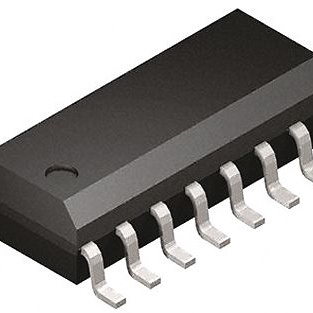

HV9123NG-G

产品分类: DC-DC稳压器
产品描述: Microchip 电流/电压模式PWM控制器, 16引脚, SOIC封装, 表面贴装, 最高3 MHz
供应商型号: 2448533
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY DC-DC稳压器 HV9123NG-G

HV9123NG-G概述

    高压电流模式PWM控制器——HV9120/HV9123技术手册

    1. 产品简介


    HV9120和HV9123是Microchip Technology Inc.研发的开关电源(SMPS)控制器,适用于各种转换拓扑,如反激式变换器和前馈变换器。它们具有广泛的输入电压范围(10至450V),可为多种高压应用提供可靠的控制解决方案,例如离线高频电源、通用输入电源、高密度电源和极高效率电源。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 输入电压 | 10 450 | V
    | 供电电流 0.75 | 1.3 | mA
    | 最大时钟频率 1 | 3 | MHz
    | 最大占空比 | HV9120: 49.0% 49.6%
    | HV9123: 95% 99%
    | 输出参考电压 | 3.84 | 4.00 | 4.16 | V | RL=10 MΩ,温度范围:-40°C到+125°C |
    详细技术规格包括但不限于参考输出电压、输出阻抗、短路电流、振荡频率、PWM最大占空比、死区时间、脉宽丢失时间和电流限制等。

    3. 产品特点和优势


    - 广泛输入电压范围:10到450V,使得HV9120和HV9123可以在各种不同的应用场景中使用。
    - 低功耗:在关闭状态下功耗小于6mW,有助于延长设备使用寿命并降低能耗。
    - 精确调节:通过内部的误差放大器和参考电压生成稳定的电源输出,提供高效能的电源管理。
    - 高速响应:快速的PWM比较器能够及时调整输出以适应负载变化,确保系统的稳定运行。

    4. 应用案例和使用建议


    HV9120和HV9123广泛应用于高压电源转换场合,如离线高频电源供应器和高密度电源供应器。对于需要长期稳定工作的应用,如数据中心、通信基础设施和工业自动化控制系统,HV9120和HV9123提供了可靠而高效的解决方案。
    使用建议:
    - 为了获得最佳性能,在设计电路时需要特别注意电路布局和电源输入的选择。
    - 建议增加外部滤波电容来改善电源稳定性,并减少噪声对系统的影响。

    5. 兼容性和支持


    HV9120和HV9123均采用16引脚SOIC封装,且与现有许多其他微控制器系统具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,帮助用户顺利完成产品设计和集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机延迟时间过长 | 检查并确保外部电路连接正确,确认启动时间符合标准值。 |
    | 输出电压波动较大 | 调整反馈电阻值,以实现更精确的电压调节。 |
    | 设备功耗过高 | 检查外部电路是否存在漏电情况,适当增加滤波电容以减少瞬态电流冲击。 |

    7. 总结和推荐


    总体而言,HV9120和HV9123凭借其出色的性能、可靠性及易于集成的特点,是电源管理和转换应用的理想选择。建议在需要处理高电压且要求高效能的场合优先考虑使用。
    如果您正在寻找一款能够应对复杂环境下的高性能电源控制器,那么HV9120和HV9123无疑是您理想的选择。

HV9123NG-G参数

参数
功能 Step-Up/Step-Down
拓扑 Flyback
输出类型 Transistor Driver
最大输出电压 13.5V
开关频率 3MHz
同步整流器 No
最小输出电压 4V
最小输入电压 10V
输出数量 1
最大输入电压 450V
长*宽*高 10mm*4mm*1.65mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装
