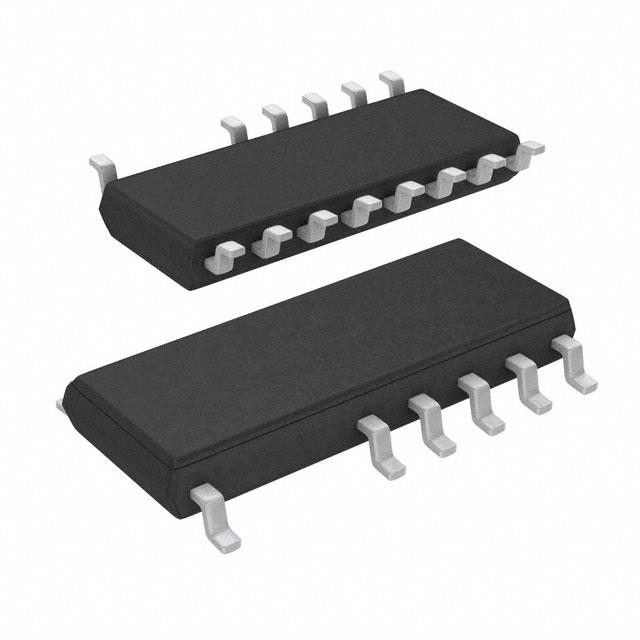

HV9901NG-G-M901

产品分类: 栅极电源驱动器
产品描述: 30ns 1 10V 450V Non-Inverting MOSFET,N沟道 30ns 低压侧 SOIC-16 贴片安装,黏合安装 9.9mm(长度)*3.9mm(宽度)
供应商型号: 2857549
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 栅极电源驱动器 HV9901NG-G-M901

HV9901NG-G-M901概述

    高质量文章:HV9901通用继电器驱动器技术手册解析

    1. 产品简介


    产品类型:
    HV9901是一款由Microchip公司设计的高压通用继电器驱动器。
    主要功能:
    - 支持10V至450V的输入电压范围。
    - 内置高效率线性稳压器,可直接驱动低电压继电器。
    - 具备能量节约的保持电流模式,可通过外部电阻和电容独立编程设定拉入电流、拉入时间和保持电流。
    - 可以通过外部时钟同步PWM开关频率。
    应用领域:
    - 工业控制
    - 继电器定时器
    - 电磁阀驱动器
    - 家居自动化

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压 | -0.5 | - | 470 | V
    | 供给电流 | - | - | 2 | mA
    | 内部供电电压 | 8.5 | 9 | 9.5 | V
    | 调节器输出电压 | 2 | - | 5.5 | V
    | 调节器输出电流 | - | - | 1 | mA
    | 振荡器频率 | 20 | 25 | 35 | kHz | RT = 1MΩ |
    | 最大占空比 | - | 96.5 | 99.5 | % | RT = 1 MΩ |
    | 关断延迟时间 | - | 50 | 100 | ns | 2V < VCC < 5.5V |

    3. 产品特点和优势


    - 高电压驱动能力:支持高达450V的输入电压,能够直接驱动低电压继电器。
    - 能量节约:具备保持电流模式,可以显著降低功耗。
    - 灵活配置:通过外部电阻和电容可独立编程设定拉入电流、拉入时间和保持电流。
    - PWM同步功能:可与外部时钟或其他HV9901器件同步。
    - 广泛的应用领域:适用于工业控制、家居自动化等多个领域。

    4. 应用案例和使用建议


    应用案例:
    在工业控制和家居自动化领域中,HV9901可用于控制继电器,实现对各种机械和设备的远程操作。
    使用建议:
    - 为了减少噪声干扰,建议将PWM频率设置为超过20kHz。
    - 在使用高压应用时,确保有适当的防护措施,防止电击危险。

    5. 兼容性和支持


    - 兼容性:HV9901可以通过同步引脚与其他HV9901器件或外部时钟同步,提升系统稳定性。
    - 支持:Microchip公司提供详尽的技术文档和支持服务,确保用户能够顺利集成该器件到其项目中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不响应 | 确认输入电压是否在10V到450V范围内。 |
    | 噪声过大 | 将PWM频率调整到超过20kHz。 |
    | 电流过载 | 检查电流感应引脚连接是否正确,调整RC网络设置。 |

    7. 总结和推荐


    综合评估:
    HV9901是一款高性能的通用继电器驱动器,具备宽泛的输入电压范围、灵活的配置选项和优秀的能源管理功能。它特别适用于需要高可靠性和高效能的工业控制和家庭自动化应用。
    推荐:
    鉴于HV9901在工业控制和家居自动化领域的广泛应用及卓越表现,强烈推荐此款产品给需要高电压驱动和能效管理的项目。同时,建议开发者充分利用Microchip提供的技术支持,以最大化HV9901的功能优势。

HV9901NG-G-M901参数

参数
最大传播延迟时间 -
下降时间 30ns
栅极类型 MOSFET,N沟道
上升时间 30ns
驱动数量 1
输入类型 Non-Inverting
最大高压侧电压-自举 -
驱动配置 低压侧
通道类型 -
电流 - 峰值输出(灌入,拉出) -
最小工作供电电压 10V
逻辑电压 - VIL,VIH -
最大工作供电电压 450V
长*宽*高 9.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HV9901NG-G-M901厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
