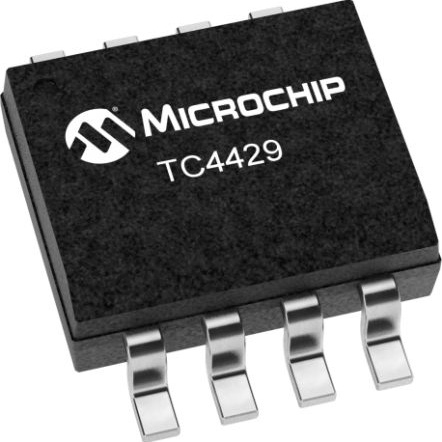

TC4429COA

产品分类: 栅极电源驱动器
产品描述: 25ns 1 4.5V 75ns 18V 800mV,2.4V Inverting MOSFET,N沟道,P沟道 25ns 低压侧 6A,6A SOIC-8 贴片安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: TC4429COA
供应商: 国内现货
标准整包数: 10000
MICROCHIP TECHNOLOGY 栅极电源驱动器 TC4429COA

TC4429COA概述

    TC4420/TC4429 高速MOSFET驱动器技术手册

    1. 产品简介


    产品类型:
    TC4420 和 TC4429 是单输出6安培(峰值)的MOSFET驱动器。TC4429 是一个反相驱动器,而TC4420是一个非反相驱动器。它们适用于CMOS工艺制造,以实现更低功耗和更高效的运作。
    主要功能:
    - 支持高电流输出(峰值可达6安培)
    - 宽输入供电范围(4.5V至18V)
    - 快速开关时间(典型延迟时间为55纳秒)
    - 双向电流承受能力(可承受高达1.5安培的反向电流)
    应用领域:
    - 开关电源
    - 电机控制
    - 脉冲变压器驱动器
    - 类D开关放大器

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入高电平电压 | 2.4 | 1.8 | N/A | V |
    | 输入低电平电压 | N/A | 1.3 | 0.8 | V |
    | 输入电压范围 | -5 | N/A | VDD + 0.3 | V |
    | 输入电流 | -10 | N/A | +10 | μA |
    | 输出高电平电压 | N/A | N/A | VDD - 0.025 | V |
    | 输出低电平电压 | N/A | N/A | 0.025 | V |
    | 峰值输出电流 | N/A | 6.0 | N/A | A |
    | 延迟时间 | 55 | 75 | N/A | ns |
    | 输出电阻,高 | N/A | 2.1 | 2.8 | Ω |
    | 输出电阻,低 | N/A | 1.5 | 2.5 | Ω |

    3. 产品特点和优势


    产品特点:
    - 低阻抗输出:输出电压可以达到接近地面或VDD的电平。
    - 快速响应:延迟时间和上升/下降时间均小于35纳秒(典型值为25纳秒)。
    - 宽输入范围:支持从4.5V到18V的宽输入电压范围。
    - 低功耗:在低输入电流条件下(逻辑“1”),功耗仅为450μA(典型值)。
    - 高电流承受能力:能够承受高达1.5安培的反向电流,且不易发生锁存现象。
    市场竞争力:
    TC4420/TC4429相比其他驱动器具备明显的优势。例如,它们具有更高可靠性的低锁存风险和更高的效率。这些特点使得它们在诸如开关电源和电机控制等应用中表现出色,能够在复杂和高速的环境中稳定工作。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源:TC4420/TC4429可用于直流-直流转换器的功率级设计中,提供快速的开关切换和高效能的电流输出。
    - 电机控制:通过提供快速响应的信号,这些驱动器可以确保电机能够平稳运行,提高效率并减少能耗。
    使用建议:
    - 选择合适的电容:根据负载电容大小选择合适的旁路电容,以确保最佳的驱动效果。
    - 保证良好的散热:为了延长器件寿命并保持高效运行,建议使用散热器或改进散热设计。

    5. 兼容性和支持


    兼容性:
    TC4420/TC4429具有与CMOS/TTL逻辑电路兼容的输入端口,可以直接连接至这些电路,无需额外的电平转换电路。此外,该芯片还支持各种封装形式(如TO-220、DFN、CERDIP等),便于不同应用场景的选择。
    支持信息:
    Microchip Technology Inc.提供了详细的技术支持文档和产品维护服务,确保用户能够获得必要的技术支持和帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 检查并增加散热措施,例如加装散热片或改善散热设计。 |
    | 输出电流不稳定 | 检查输入电压是否稳定,更换高耐压的旁路电容。 |
    | 延迟时间过长 | 确保正确配置驱动器的输入信号,并检查负载电容大小。 |

    7. 总结和推荐


    总结:
    TC4420/TC4429以其卓越的性能、广泛的适用范围和优秀的可靠性,在多个关键应用领域中表现出色。它们的低功耗、高效率、快速响应时间等特点使其成为理想的MOSFET驱动器解决方案。
    推荐:
    我们强烈推荐使用TC4420/TC4429系列驱动器。无论是在要求严格的工业控制应用还是日常消费电子产品中,它们都能提供出色的表现和稳定性。

TC4429COA参数

参数
栅极类型 MOSFET,N沟道,P沟道
上升时间 25ns
通道类型 -
逻辑电压 - VIL,VIH 800mV,2.4V
电流 - 峰值输出(灌入,拉出) 6A,6A
输入类型 Inverting
最大高压侧电压-自举 -
驱动配置 低压侧
下降时间 25ns
最大传播延迟时间 75ns
最大工作供电电压 18V
驱动数量 1
最小工作供电电压 4.5V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装,管装

TC4429COA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
