HV518PJ-G-M903

产品分类: LED驱动器
产品描述: VFD Driver 5.5V 44-Pin PLCC T/R
供应商型号: HV518PJ-G-M903DKR-ND
供应商: Digi-Key
标准整包数: 1

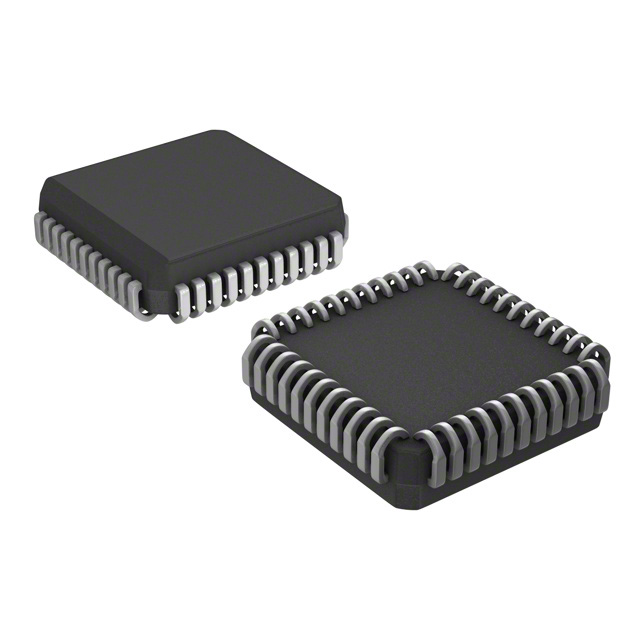

MICROCHIP TECHNOLOGY LED驱动器 HV518PJ-G-M903

HV518PJ-G-M903概述

    HV518 32-Channel Vacuum Fluorescent Display Driver

    1. 产品简介


    产品类型: HV518是一款专为真空荧光显示器(VFD)和直流等离子显示器设计的32通道段驱动器。
    主要功能:
    - 具有32个输出通道。
    - 高达90V的输出电压摆幅。
    - 带有主动下拉功能。
    - 每个输出通道都带有锁存器。
    - 在VDD=5V时支持最高6MHz的工作频率。
    - 工作温度范围为-40°C到+85°C。
    应用领域:
    - 真空荧光显示器。
    - 直流等离子显示器。

    2. 技术参数


    - 输出通道数: 32个。
    - 高电压输出: 90V。
    - 工作频率: 在VDD=5V时支持最高6MHz。
    - 输入电压范围: VDD: -0.5V到+6V; VPP: -0.5V到+90V。
    - 工作温度范围: -40°C到+85°C。
    - 绝对最大额定值: VDD: -0.5V到+6V; VPP: -0.5V到+90V; 逻辑输入电平: -0.5V到VDD+0.5V。
    - 逻辑供应电流: IDD: 最大10mA (VDD=5V, fCH=6MHz)。
    - 功耗: 40-lead PDIP和44-lead PLCC的连续总功率消耗均为1200mW。

    3. 产品特点和优势


    - 高度集成: 具有32个输出通道、32个锁存器和一个可级联的32位移位寄存器。
    - 高可靠性: 在宽泛的温度范围内(-40°C到+85°C)稳定工作。
    - 多功能性: 支持多种驱动模式,能够满足不同应用场景的需求。
    - 高速度: 最高支持6MHz的工作频率,适用于需要快速响应的应用场景。

    4. 应用案例和使用建议


    - 应用场景: 可用于真空荧光显示器和直流等离子显示器,驱动段、位或矩阵显示。
    - 使用建议: 根据应用需求选择合适的封装形式(40-lead PDIP或44-lead PLCC)。确保电路设计符合电气参数要求,特别是在高压应用中需要注意散热问题。

    5. 兼容性和支持


    - 兼容性: 与常见的VFD和等离子显示器兼容。
    - 支持: 厂商提供详细的技术文档和支持,包括电气特性和机械结构的信息,确保用户能够顺利进行安装和调试。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 检查电源和接地连接是否正确,确保VDD和VPP的电压在规定的范围内。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查负载和电源线,确保没有过载或短路现象。
    - 问题3: 输出波形异常。
    - 解决方案: 检查输入信号是否符合规格,确保CLK和LE的时序正确。

    7. 总结和推荐


    HV518 32-Channel Vacuum Fluorescent Display Driver是一个功能强大的电子元器件,具备高集成度、高性能和高可靠性等特点。适用于真空荧光显示器和直流等离子显示器的驱动,特别适合于需要快速响应和高稳定性的应用场景。强烈推荐在相关领域的产品设计中采用此器件。

HV518PJ-G-M903参数

参数
最大输入电压 -
最小输入电压 -
最大输出电压 -
调光方式 -
输出数量 -
输出电流 -
效率 -
功率 -
最小输出电压 -
拓扑 -
长*宽*高 16.59mm(长度)*16.59mm(宽度)
通用封装 LCC
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HV518PJ-G-M903厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV518PJ-G-M903数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LED驱动器 MICROCHIP TECHNOLOGY HV518PJ-G-M903 HV518PJ-G-M903数据手册

HV518PJ-G-M903封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9144 ¥ 66.2336
25+ $ 6.604 ¥ 55.2672
100+ $ 6.0112 ¥ 50.3062
库存: 636
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.23
