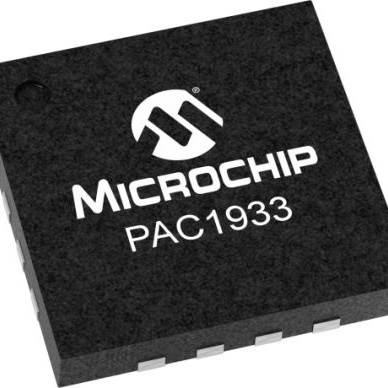

PAC1933T-I/JQ

产品分类: 电源管理芯片(PMIC)
产品描述: 5.5V QFN 贴片安装,黏合安装 4mm*4mm*500μm
供应商型号: PAC1933T-I/JQ
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) PAC1933T-I/JQ

PAC1933T-I/JQ概述


    产品简介


    PAC1931/2/3/4 高侧电流监控器
    PAC1931/2/3/4 是由 Microchip Technology Inc. 设计的一系列高侧电流监测器。这一系列产品具有单通道至四通道的不同配置,适用于多种电源和能量监测需求。这些设备能够实现宽范围的电压监测(0V 至 32V),并且具备自动实时校准功能,以减少误差。

    技术参数


    - 输入范围:
    - 电压输入范围:0V 至 32V
    - 电流检测范围:0 至 100mV
    - 双向电流检测能力:-100mV 至 +100mV
    - 分辨率:16位
    - 电气特性:
    - 供电范围:2.7V 至 5.5V
    - SMBus 接口支持:SMBus 3.0 和 I2C 快速模式(1Mb/S)
    - 工作温度范围:-40°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 动态特性:
    - 功率测量精度:1% 误差
    - 能量积累寄存器:48位功率累加寄存器用于记录累计功率数据
    - 可编程采样率:8, 64, 256 和 1024 个样本/秒

    产品特点和优势


    - 多功能性和灵活性: 支持从单通道到四通道配置,适用于嵌入式计算、网络、FPGA 系统、汽车、工业等广泛的应用场景。
    - 高精度: 具备自动实时校准功能,确保高精度测量(1% 误差)。
    - 强大能量累积能力: 配备48位功率累加寄存器,支持长时间能量累积。
    - 易用性: 无需外部滤波器,简化设计。

    应用案例和使用建议


    应用案例
    - 嵌入式计算: 在复杂的嵌入式系统中监测电源消耗,例如笔记本电脑和平板电脑。
    - 工业自动化: 监测工厂自动化设备的能耗情况,以提高能效。
    - 网络设备: 服务器、路由器和交换机中的能耗管理。
    使用建议
    - 温度补偿: 在极端温度条件下工作时,考虑到温度对测量精度的影响,可以进行适当的温度补偿。
    - 选择合适的采样率: 根据具体应用场景选择合适的采样率,以获得最佳性能。

    兼容性和支持


    - 操作系统支持: 支持 Windows 10 和 Linux 驱动程序。
    - 其他支持: 提供 Python 脚本支持,方便集成和开发。

    常见问题与解决方案


    - 问:设备无法正常通信?
    - 解决方案:检查 SMBus 或 I2C 接线是否正确连接,确保供电稳定。
    - 问:测量精度不稳定?
    - 解决方案:考虑进行实时校准,确保设备处于最优工作状态。

    总结和推荐


    PAC1931/2/3/4 系列电流监测器以其高精度、多通道配置和易用性,成为广泛应用的理想选择。无论是嵌入式系统还是工业自动化,这些设备都能提供可靠的电源和能量监测。强烈推荐在需要高精度监测的应用中使用这些产品。

PAC1933T-I/JQ参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
长*宽*高 4mm*4mm*500μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PAC1933T-I/JQ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PAC1933T-I/JQ数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY PAC1933T-I/JQ PAC1933T-I/JQ数据手册

PAC1933T-I/JQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 14.8369
2000+ ¥ 14.5743
3000+ ¥ 14.443
库存: 9000
起订量: 1000 增量: 3300
交货地:
最小起订量为:1000
合计: ¥ 14836.9
