首页  >  产品百科  >  TC1263-3.0VETTR

TC1263-3.0VETTR

产品分类: LDO稳压器
产品描述: 64dB(1kHz) 130μA 正极 Fixed 500mA 1 3V 2.7V 3V 6V 650mV@ 500mA 0.002%(Typ) 0.05% DDPAK-5 贴片安装,黏合安装 10.11mm*8.89mm*4.5mm
供应商型号: TC1263-3.0VETTR-ND
供应商: Digi-Key
标准整包数: 1

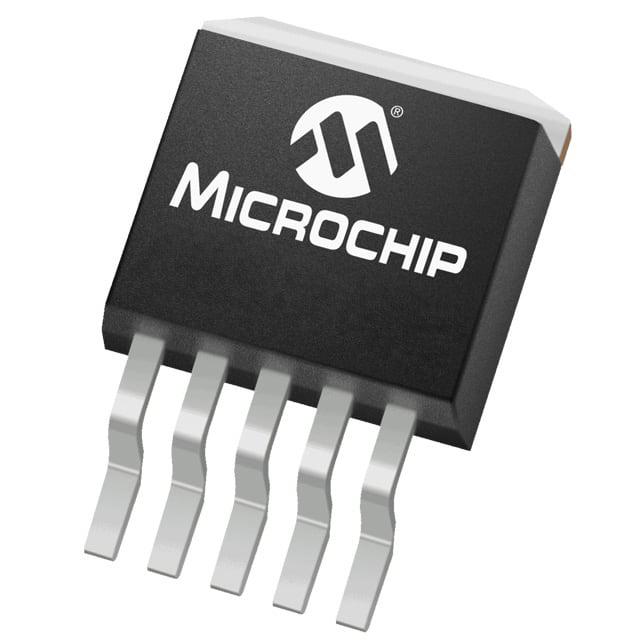

MICROCHIP TECHNOLOGY LDO稳压器 TC1263-3.0VETTR

TC1263-3.0VETTR概述

    # TC1263固定输出低压差线性稳压器技术手册

    产品简介


    基本介绍
    TC1263是一款高性能的固定输出低压差(Low Dropout, LDO)稳压器,采用先进的CMOS工艺制造,专为电池供电系统设计。其具有非常低的压降(最低350mV)、高输出精度(±0.5%)和低功耗特性,可提供高达500mA的输出电流。
    主要功能
    - 输出电压范围:标准或定制输出电压。
    - 超低噪声运行:适用于对噪声敏感的应用场合。
    - 过流和过温保护:具备全面的安全机制以确保设备可靠性。
    - 高级电源管理:通过SHDN引脚实现主动功率管理。
    - 精确误差检测:ERROR引脚可以用于检测低电量状态(仅限SOIC封装)。
    应用领域
    - 便携式计算机
    - 医疗仪器
    - 手机及通信设备
    - 工业仪表
    - 线性后调节器(用于开关电源)

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | 2.7 6.0 | V |
    | 输出电流 500 mA |
    | 输出电压精度 | ±0.5 ±0.5 | % |
    | 线路调节率 0.05 | 0.35 | %/VR+1V |
    | 负载调节率 | -0.01 | 0.002 | +0.01 | %/mA |
    | 滴漏电压(500mA负载) | 350 650 | mV |
    | 电源抑制比(f ≤ 1kHz) 64 dB |
    | 输出短路电流 1200 | 1400 | mA |
    | 关断电流 0.05 | 1 | µA |

    产品特点和优势


    突出优势
    1. 超低压差:典型滴漏电压仅为350mV,适合低电压差场景。
    2. 高能效:静态功耗低至80µA,极大延长电池寿命。
    3. 快速响应:能够快速应对负载变化,适应动态需求。
    4. 安全保护:集成过流和过温保护电路,提升系统稳定性。
    5. 灵活性强:支持标准或定制输出电压,适用于多样化需求。

    应用案例和使用建议


    应用案例
    场景一:电池供电系统
    TC1263非常适合需要长续航时间的便携式设备。其低功耗设计和高效率使其成为便携式医疗设备的理想选择。
    场景二:智能手机后调节器
    在手机等高密度设备中,TC1263可以用作SMPS的后调节器,提高整体效率并降低电磁干扰。
    使用建议
    - 确保输入电容至少为1µF,以保持稳定的输出。
    - 当电源噪声较高时,可在输入端增加更大的电容,同时搭配旁路电容来改善性能。
    - 配合ERROR引脚,使用外部RC电路作为处理器复位信号,增强系统的鲁棒性。

    兼容性和支持


    兼容性
    TC1263支持多种封装形式,包括8针SOIC、5针TO-220和5针DDPAK。这种多样性使得该器件适用于不同尺寸和散热需求的设计方案。
    支持服务
    Microchip提供详尽的技术文档和支持服务,包括详细的数据手册、应用笔记以及专业的技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容是否满足要求,必要时更换更大容量电容。 |
    | 设备频繁进入热关断模式 | 减少负载电流或优化散热设计。 |
    | ERROR引脚未触发低电量警报 | 检查接线是否正确,调整外部电阻阻值。 |

    总结和推荐


    综合评价
    TC1263凭借其卓越的性能、紧凑的设计和强大的保护功能,在电池供电系统和其他低功耗应用中表现出色。无论是便携式医疗设备还是智能手机等消费电子产品,它都是值得信赖的选择。
    推荐结论
    TC1263是一款高性能且经济实惠的低压差稳压器,非常适合需要高效、可靠电源管理的应用场景。我们强烈推荐将其纳入设计考虑之中。

TC1263-3.0VETTR参数

参数
Iq-静态电流 130μA
最大输入电压 6V
输出电流 500mA
输出类型 Fixed
纹波抑制-PSRR 64dB(1kHz)
极性 正极
负载调节 0.002%(Typ)
线路调节 0.05%
最小输出电压 3V
稳压器数量 1
最大输出电压 3V
最大压差@电流 650mV@ 500mA
最小输入电压 2.7V
长*宽*高 10.11mm*8.89mm*4.5mm
通用封装 DDPAK-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TC1263-3.0VETTR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC1263-3.0VETTR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY TC1263-3.0VETTR TC1263-3.0VETTR数据手册

TC1263-3.0VETTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.988 ¥ 8.2683
库存: 0
起订量: 750 增量: 1
交货地:
最小起订量为:750
合计: ¥ 0
直接购买
加入购物车
