TC1263-2.5VETTR

产品分类: LDO稳压器
产品描述: 64dB(1kHz) 130μA 正极 Fixed 500mA 1 2.5V 2.7V 2.5V 6V 650mV@ 500mA 0.002%(Typ) 0.05% DDPAK-5 贴片安装,黏合安装 10.11mm*8.89mm*4.5mm
供应商型号: TC1263-2.5VETTR-ND
供应商: Digi-Key
标准整包数: 750

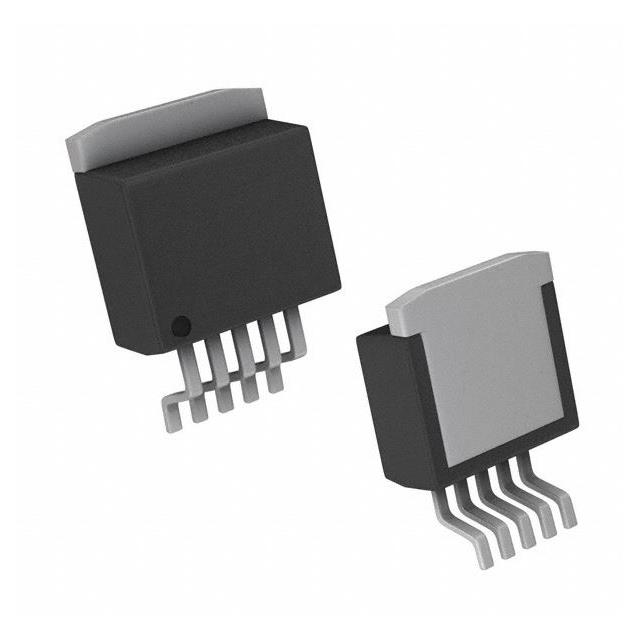

MICROCHIP TECHNOLOGY LDO稳压器 TC1263-2.5VETTR

TC1263-2.5VETTR概述

    # Microchip TC1263 固定输出低功耗低压差稳压器

    1. 产品简介


    Microchip 的 TC1263 是一款固定输出、高精度(通常为±0.5%)的CMOS低压差(LDO)稳压器,专为电池供电系统设计。它具有极低的dropout电压(典型值为350mV),能够提供高达500mA的输出电流。其低功耗特性(满载时总供电电流典型值仅为80µA)使其非常适合便携式设备如笔记本电脑、医疗仪器和蜂窝电话等应用。
    主要特点
    - 极低dropout电压
    - 输出电流高达500mA
    - 高精度输出电压
    - 可选标准或定制输出电压
    - 过流和过温保护
    - 支持主动电源管理的SHDN输入
    - SOIC封装版本可使用ERROR输出作为低电量检测器
    应用领域
    - 电池供电系统
    - 便携式计算机
    - 医疗设备
    - 仪表设备
    - 蜂窝/ GSM / PHS手机
    - 开关模式电源的线性后置调节器
    - 传呼机

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.7 | - | 6.0 | V |
    | 最大输出电流 | - | 500 | - | mA |
    | 输出电压精度 | -2.5% | ±0.5% | +2.5% | % |
    | dropout电压(典型值)| - | 350mV | - | mV |
    | shutdown输入电流 | - | 0.05 | 1 | µA |

    3. 产品特点和优势


    独特功能
    - 低功耗设计:满载时仅需80µA供电电流,大幅延长电池寿命。
    - 快速响应:能够迅速应对负载突变。
    - 多重保护机制:集成过热和过流保护功能,确保安全运行。
    市场竞争力
    TC1263凭借其卓越的性能和紧凑的设计,在消费类电子产品和工业控制领域中占据了重要地位。相比传统 bipolar 调节器,它不仅效率更高,而且成本更低。

    4. 应用案例和使用建议


    典型应用场景
    在便携式医疗设备中,TC1263可以稳定地为关键组件供电,同时保持较低的功耗以节省电池能量。例如,在脉搏血氧仪中,它能提供精确稳定的电压供应。
    使用建议
    为了获得最佳性能,应根据具体需求选择合适的封装类型,并确保外围电路设计合理。对于需要较低温度漂移的应用,建议采用固态钽电容代替铝电解电容。

    5. 兼容性和支持


    兼容性
    TC1263支持多种标准接口,易于与其他主流微控制器及传感器模块集成。此外,其标准化引脚布局便于替换同系列其他型号。
    厂商支持
    Microchip提供了详尽的技术文档和支持服务,包括在线社区论坛和技术支持热线,帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查外部电容是否符合要求 |
    | 设备发热严重 | 检查散热片安装是否正确 |
    | 输出电流不足 | 确认输入电压是否满足最低要求 |

    7. 总结和推荐


    综上所述,Microchip TC1263是一款性能优异且经济实惠的低压差稳压器,特别适合应用于对能耗敏感的便携式电子产品中。无论是从稳定性、安全性还是易用性来看,它都展现了极高的性价比。因此,我们强烈推荐将其作为相关项目的首选电源管理解决方案。

TC1263-2.5VETTR参数

参数
最大压差@电流 650mV@ 500mA
稳压器数量 1
纹波抑制-PSRR 64dB(1kHz)
负载调节 0.002%(Typ)
最小输出电压 2.5V
输出类型 Fixed
最小输入电压 2.7V
线路调节 0.05%
极性 正极
Iq-静态电流 130μA
最大输出电压 2.5V
最大输入电压 6V
输出电流 500mA
长*宽*高 10.11mm*8.89mm*4.5mm
通用封装 DDPAK-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TC1263-2.5VETTR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC1263-2.5VETTR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY TC1263-2.5VETTR TC1263-2.5VETTR数据手册

TC1263-2.5VETTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
