PIC18F4431-I/PT

产品分类: 微控制器(MCU)
产品描述: Microchip PIC18F系列单片机, PIC内核, 44针, TQFP封装
供应商型号: PIC18F4431-I/PT
供应商: 国内现货
标准整包数: 100

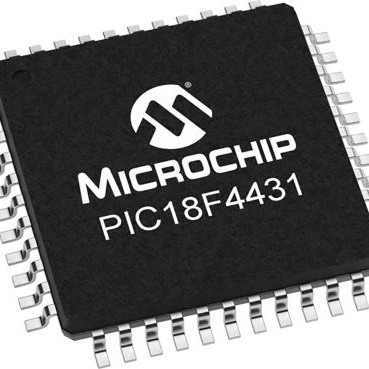

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F4431-I/PT

PIC18F4431-I/PT概述

    PIC18F2331/2431/4331/4431 数据手册概述

    1. 产品简介


    类型: 微控制器
    主要功能: 高性能脉宽调制(PWM)、模拟/数字转换、运动反馈模块、高电流 sink/source 端口
    应用领域: 工业自动化、电机控制、消费电子、电源管理等

    2. 技术参数


    - 程序存储器:
    - PIC18F2331/2431:8K/16K 闪存字
    - PIC18F4331/4431:8K/16K 闪存字
    - 数据存储器:
    - 4K 闪存字节
    - SRAM: 512 字节
    - EEPROM: 256 字节
    - 引脚数:
    - 28/40/44 引脚
    - ADC:
    - 高速 10 位 ADC
    - 最多 9 个通道
    - PWM:
    - 最多 4 个通道
    - 支持互补输出
    - 定时器:
    - 8/16 位定时器
    - 其他功能:
    - 内部振荡器
    - 双速启动模式
    - 欠压检测(LVD)

    3. 产品特点和优势


    - 高性能 PWM 模块: 可达 4 个通道,具有可编程死区生成器和硬件故障保护输入。
    - 高速 ADC: 200 ksps,高达 9 个通道。
    - 超低功耗: 休眠模式下电流仅需 0.1 μA。
    - 灵活的中断系统: 支持优先级中断。
    - 强大的 I/O 功能: 包括三个独立输入捕获通道和两个捕获/比较/PWM 模块。
    - 内置自编程功能: 在软件控制下可对 Flash 和 EEPROM 进行编程。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化: 适用于传感器接口、电机控制和人机交互界面。
    - 消费电子: 可用于电源管理和家电控制。
    - 汽车电子: 具备低功耗特性和多种接口,适合汽车仪表盘等应用。
    使用建议:
    - 使用时注意供电稳定性,避免因电压波动导致数据丢失。
    - 由于具备 LVD 功能,可以在低电压情况下安全关闭设备。
    - 结合外部中断和内部定时器,可以实现复杂的状态监测和控制逻辑。

    5. 兼容性和支持


    - 兼容性: 与其他 PIC 微控制器和开发工具高度兼容。
    - 支持服务: Microchip 提供了详细的开发文档和技术支持,用户可以通过其官网获取相关资源。

    6. 常见问题与解决方案


    - 问题: 设备无法正常唤醒。
    - 解决方案: 检查启动配置和外部晶体电路,确保无误。
    - 问题: ADC 转换结果不准确。
    - 解决方案: 检查输入信号范围是否符合要求,调整采样时间和触发源。
    - 问题: PWM 输出异常。
    - 解决方案: 确认 PWM 模块配置正确,检查频率和占空比设置。

    7. 总结和推荐


    优点:
    - 高性能 PWM 模块: 支持多达 4 个通道,适用于复杂的电机控制和驱动应用。
    - 强大的 ADC 功能: 支持高达 9 个通道,适合多种传感应用。
    - 低功耗设计: 在多种功耗管理模式下,能够显著降低能耗。
    - 丰富的 I/O 功能: 包括多个定时器、PWM 模块和 I2C 接口,便于集成到各种系统中。
    推荐:
    - 本款微控制器特别适合需要高性能和低功耗的应用场合,例如工业自动化、消费电子和汽车电子等领域。它不仅提供了多种功能和接口,还具有出色的性能表现,值得推荐。

PIC18F4431-I/PT参数

参数
核心处理器 PIC
数据总线宽度 8bit
振荡器类型 内部
最小工作供电电压 4.2V
接口类型 I2C,SPI,UART,USART
程序存储器类型 FLASH
数据转换器 A/D 9x10b
最大工作供电电压 5.5V
RAM大小 6KB
内核数 -
最大时钟频率 40MHz
速度 40MHz
I/O数量 36
EEPROM大小 256 x 8
外设 Brown-out Detect/Reset,LVD,Power Control PWM,QEI,POR,PWM,WDT
程序存储器大小 16KB
电压-电源(Vcc/Vdd) 4.2V~5.5V
长*宽*高 10mm*10mm*1mm
通用封装 TQFP-44
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

PIC18F4431-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F4431-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F4431-I/PT PIC18F4431-I/PT数据手册

PIC18F4431-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
