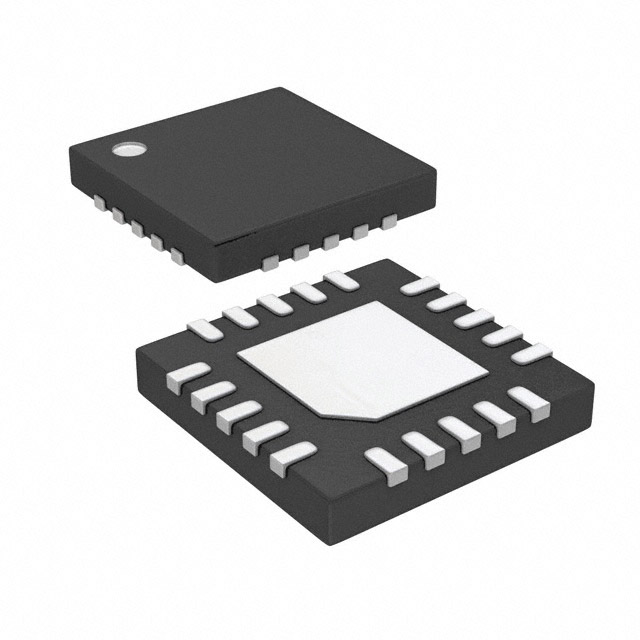

PIC16F1829-E/GZ

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 2.5V 5.5V 32MHz I2C,LINbus,SPI,UART,USART 256 x 8 A/D 12x10b 8bit PIC QFN 贴片安装
供应商型号: Q-PIC16F1829-E/GZ
供应商: 期货订购
标准整包数: 91
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1829-E/GZ

PIC16F1829-E/GZ概述

    # 高性能16位闪存微控制器 PIC16(L)F1825/9 技术手册

    产品简介


    PIC16(L)F1825/9 是Microchip公司推出的高性能、低功耗的16位闪存微控制器系列,具有广泛的应用范围。该系列控制器提供14和20引脚两种封装形式,适用于多种嵌入式系统设计。PIC16(L)F1825/9以其卓越的性能、灵活的功能配置和低功耗特性,在工业控制、消费电子、汽车电子等领域得到了广泛应用。
    主要功能
    - 高精度内部振荡器:提供32 MHz的主频,频率可编程调整至31 kHz至32 MHz。
    - 增强型RISC CPU:指令简单,仅49条指令,执行速度可达32 MHz,适合复杂计算任务。
    - 丰富的外围接口:支持SPI、I²C、PWM、UART等多种通信协议。
    - 超低功耗模式:睡眠模式下的电流消耗仅为20 nA(典型值),非常适合电池供电设备。
    应用领域
    - 工业自动化控制系统
    - 家用电器控制板
    - 汽车电子模块
    - 智能传感器节点

    技术参数


    | 参数名称 | 规格范围 |

    | 主频 | 31 kHz 至 32 MHz |
    | 程序存储容量 | 2K~8K 字节 |
    | 数据存储容量 | 128~1024 字节 |
    | ADC 分辨率 | 10 位 |
    | 输入/输出引脚数 | 12~18 个 |
    | 工作电压范围 | 1.8V~5.5V(PIC16F1825/9) |
    | 1.8V~3.6V(PIC16LF1825/9) |
    | 温度范围 | -40°C 至 +85°C |

    产品特点和优势


    特点
    1. 强大的内核:采用高性能RISC架构,指令执行速度快且易于编程。
    2. 多通道ADC:最多支持12路模拟信号输入,便于多传感器集成。
    3. 低功耗设计:支持多种节能模式,大幅延长电池寿命。
    4. 灵活的外设:配备多个定时器、比较器、捕获/比较/PWM模块,适应不同应用场景需求。
    优势
    - 易于开发:丰富的文档资源与开发工具链支持快速上手。
    - 可靠性强:内置看门狗定时器、电源监控等功能,确保系统稳定运行。
    - 性价比高:相较于同类产品,提供更优的价格性能比。

    应用案例和使用建议


    应用案例
    1. 智能家居:作为温湿度监测系统的主控芯片,通过SPI接口连接DHT11传感器,并通过I²C总线驱动LCD显示屏显示实时数据。
    2. 电机控制:利用PWM模块精确调节直流电机转速,结合捕获/比较模块实现位置反馈闭环控制。
    使用建议
    - 在选择晶振频率时,根据具体应用场景合理设置,避免过高频率导致功耗增加。
    - 设计电路时注意电源滤波,防止高频噪声影响系统稳定性。
    - 对于需要长时间待机的应用场景,建议启用深睡眠模式以降低功耗。

    兼容性和支持


    兼容性
    PIC16(L)F1825/9 系列微控制器与Microchip旗下的其他产品高度兼容,如PICkit仿真器和MPLAB X IDE开发环境均支持此系列控制器。
    厂商支持
    Microchip提供全面的技术支持,包括详尽的数据手册、参考设计以及在线社区讨论区,帮助用户解决开发过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 程序无法正常运行 | 检查电源电压是否符合要求;重新下载程序。 |
    | PWM输出波形不正确 | 调整占空比寄存器值,验证时钟配置是否正确。 |
    | 温度过高 | 添加散热片或降低工作频率。 |

    总结和推荐


    综合评估
    PIC16(L)F1825/9 系列微控制器凭借其卓越的性能、灵活性和经济性,成为嵌入式系统开发的理想选择。无论是家用电器还是工业控制领域,该系列产品都能胜任复杂任务并提供可靠保障。
    推荐结论
    强烈推荐此系列微控制器用于需要高性能、低功耗及多功能集成的项目开发中。同时建议开发者充分利用Microchip提供的丰富资源,加速产品上市进程。

PIC16F1829-E/GZ参数

参数
接口类型 I2C,LINbus,SPI,UART,USART
核心处理器 PIC
电压-电源(Vcc/Vdd) 1.8V~5.5V
I/O数量 17
最大时钟频率 32MHz
内核数 -
最小工作供电电压 2.5V
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 256 x 8
数据总线宽度 8bit
程序存储器大小 14KB
最大工作供电电压 5.5V
数据转换器 A/D 12x10b
速度 32MHz
RAM大小 1KB
程序存储器类型 FLASH
振荡器类型 内部
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16F1829-E/GZ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
