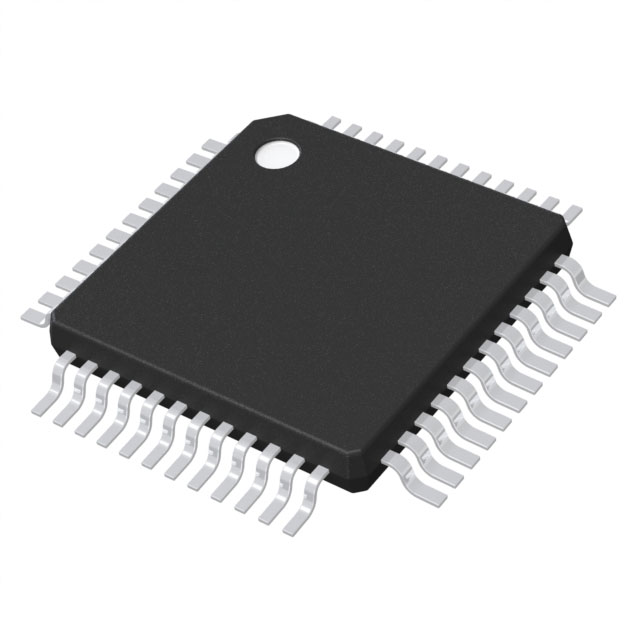

DSPIC33EV128GM104T-I/P8

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 70MHz 8KB FLASH 128KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 35 1 4.5V 5.5V 70MHz CANbus,I2C,IrDA,LINbus,SPI,UART,USART A/D 24x10/12b; D/A 1x7b 16bit dsPIC TQFP-48 贴片安装,黏合安装
供应商型号: 579-EV128GM104T-I/P8
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33EV128GM104T-I/P8

DSPIC33EV128GM104T-I/P8概述

    # dsPIC33EVXXXGM00X/10X 16位数字信号控制器技术概述

    1. 产品简介


    基本介绍
    dsPIC33EVXXXGM00X/10X 系列是 Microchip Technology 推出的一款高性能 16 位数字信号控制器(Digital Signal Controller, DSC),专为功率转换、电机控制和工业自动化等领域设计。此系列包含多个子型号,从存储容量为 32KB 到 256KB 不等,具备多种外设配置,如PWM模块、ADC模块、通信接口和灵活的输入输出选项。
    主要功能
    - 核心处理器:16 位 dsPIC33E CPU,支持高效代码编译,拥有两条 40 位宽累加器。
    - 外围模块:集成丰富的定时器、输入捕获、输出比较、通信接口和模拟功能模块。
    - PWM 输出:支持多达六个独立PWM通道,适合驱动DC/DC、AC/DC变换器和电机等设备。
    - 电源管理:提供多种低功耗模式,动态电流消耗低至 0.5mA/MHz。
    - 安全功能:支持多种看门狗和时钟监控机制,确保系统可靠性。
    应用领域
    该系列产品广泛应用于:
    - 工业控制(如机器人和数控机床)
    - 汽车电子(如发动机控制和防抱死制动系统)
    - 家用电器(如空调和冰箱变频控制)
    - 通信设备(如数据转换器和网络设备)

    2. 技术参数


    以下是 dsPIC33EVXXXGM00X/10X 系列的关键技术参数摘要:
    | 参数类别 | 规格范围 |

    | 工作电压 | 4.5V 至 5.5V |
    | 温度范围 | -40°C 至 +150°C |
    | 主频 | 最大 70 MIPS (25°C) |
    | 内核 | 16 位 dsPIC33E CPU |
    | 存储器 | SRAM: 4KB 至 16KB;Flash: 32KB 至 256KB |
    | 外设数量 | 多达 6 个 PWM 输出,32 个通用I/O引脚 |
    | ADC 模块 | 10/12 位分辨率,最高采样率 1.1 MSPS |
    | 通信接口 | 两个增强型UART、两个SPI、一个I2C、两个SENT |
    | 电源管理 | Sleep、Idle、Doze 三种低功耗模式 |

    3. 产品特点和优势


    独特功能
    - 高效能计算能力:dsPIC33E CPU 提供卓越的处理速度和代码效率。
    - 灵活的PWM控制:支持多路PWM输出及死区时间设置,适合复杂波形生成。
    - 强大的模拟支持:内置高精度ADC模块和可编程参考电压,适用于多种测量任务。
    市场竞争力
    - 丰富的外设集成:单一芯片满足多种功能需求,减少系统设计复杂性。
    - 高温适应性:支持最高+150°C的工作温度,满足严苛工业环境要求。
    - 高可靠性:配备多重保护机制,提升系统的长期稳定性。

    4. 应用案例和使用建议


    应用案例
    - 电机控制:用于无刷直流电机(BLDC)和永磁同步电机(PMSM)的控制,通过高精度PWM实现精准调速。
    - 功率变换:应用于太阳能逆变器和储能系统,支持高效功率因数校正(PFC)算法。
    - 汽车电子:支持LIN协议和SENT传输模块,适配车载娱乐系统和仪表盘显示。
    使用建议
    - 在高负载环境下,合理配置电源管理策略以降低功耗。
    - 使用外设引脚映射工具(Peripheral Pin Select, PPS)最大化灵活性。
    - 对关键信号路径进行EMC测试,避免干扰对系统运行的影响。

    5. 兼容性和支持


    兼容性
    - 该系列器件可通过Pin-to-Pin升级到更大容量的子型号,方便产品迭代。
    - 支持Microchip IDE工具链,简化开发流程。
    支持服务
    - 提供详尽的技术文档和参考设计,帮助开发者快速上手。
    - 厂商提供专业售后服务和技术培训。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | PWM输出频率不稳定 | 检查时钟源配置是否正确 |
    | 系统复位频繁发生 | 验证看门狗计时器设置和复位原因 |
    | 芯片过热 | 加强散热措施或调整电源电压以降低功耗 |

    7. 总结和推荐


    综合评估
    dsPIC33EVXXXGM00X/10X 系列凭借其强大的处理能力和丰富的外设功能,在工业和汽车领域展现出极高的性价比。特别是在需要高性能计算和高可靠性保障的应用场景中,该系列产品极具吸引力。
    推荐意见
    强烈推荐给需要高效能计算和精确控制的工程师团队。如果您正在寻找一款集成了多功能的高性能微控制器,这款产品无疑是一个理想选择。

DSPIC33EV128GM104T-I/P8参数

参数
电压-电源(Vcc/Vdd) 4.5V~5.5V
速度 70MHz
最大时钟频率 70MHz
RAM大小 8KB
数据总线宽度 16bit
EEPROM大小 -
程序存储器大小 128KB
内核数 1
最小工作供电电压 4.5V
核心处理器 dsPIC
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
I/O数量 35
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
振荡器类型 内部
程序存储器类型 FLASH
数据转换器 A/D 24x10/12b; D/A 1x7b
最大工作供电电压 5.5V
通用封装 TQFP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DSPIC33EV128GM104T-I/P8厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
