PIC32MK1024MCF100-E/PT

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 80MHz 256KB FLASH 1MB Brown-out Detect/Reset,DMA,I²S,POR,Motor Control PWM,WDT 内部 78 2.2V 3.6V 80MHz CANbus,IrDA,LINbus,PMP,QEI,SPI,UART,USART,USB OTG 4 x 8 A/D 42x12b 32bit MIPS32® microAptiv™ QFP 贴片安装
供应商型号: PIC32MK1024MCF100-E/PT
供应商: Master
标准整包数: 5

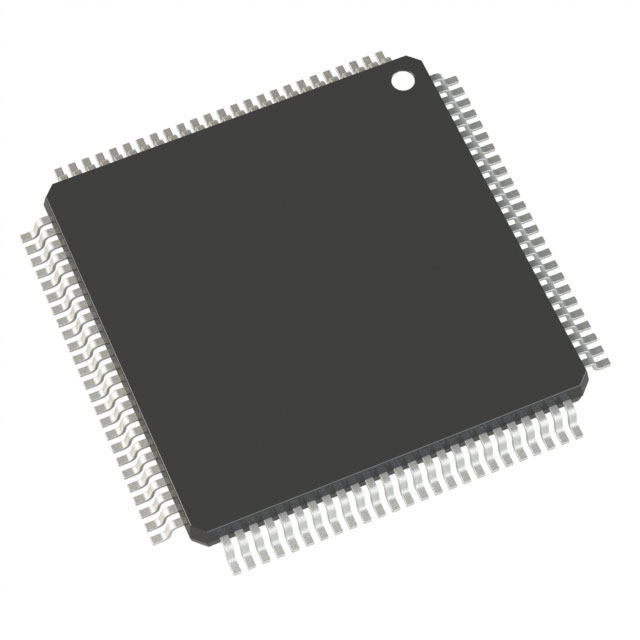

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MK1024MCF100-E/PT

PIC32MK1024MCF100-E/PT概述

    PIC32MK 系列通用目的及电机控制微控制器

    1. 产品简介


    产品类型: PIC32MK 系列微控制器,适用于通用目的(GP)和电机控制(MC)应用。
    主要功能:
    - 高性能处理器核心:可高达 120 MHz,最多可达 198 DMIPS。
    - 支持浮点运算单元(FPU)。
    - 包含多种通信接口和模拟输入模块。
    - 具备PWM模块和电机控制功能,支持多种类型的电机。
    - 配备多个数字信号处理(DSP)增强型内核。
    应用领域:
    - 电机控制应用(如BLDC、PMSM、ACIM和SRM电机)。
    - 通用控制和自动化系统。
    - 音频、图形和触摸界面。

    2. 技术参数


    - 操作条件: 2.2V 至 3.6V 电压范围,工作温度范围 -40ºC 到 +125ºC。
    - 核心性能: 120 MHz 主频,最高可达 198 DMIPS。
    - 时钟管理: 内部振荡器频率为 8 MHz ±2%,支持多种PLL和时钟源。
    - 电源管理: 低功耗模式(深度睡眠、睡眠和空闲)。
    - 电机控制PWM: 支持八对PWM,分辨率高达8.33ns。
    - 传感器接口: 电机编码器接口(六路QEI模块),支持外部图形接口。
    - 其他接口: 6个I2S音频通信接口,6个SPI音频控制接口,多个UART、SPI/I2S接口,USB 2.0 FS OTG接口,CAN模块。
    - 输入输出: 5V耐受输入输出端口,支持高达22mA的电流源/ Sink。

    3. 产品特点和优势


    - 高性能处理能力: 具有高性能的MIPS32微Aptiv MCU核心和浮点运算单元。
    - 强大的电机控制功能: 内置PWM模块支持多种电机类型,包括BLDC、PMSM、ACIM和SRM电机。
    - 丰富的通信接口: 拥有多个I2C、SPI、UART、CAN和USB接口,适合各种通信需求。
    - 灵活的内存管理: 支持大容量Flash存储和SRAM,具备多种安全特性。
    - 优秀的功耗管理: 提供多种低功耗模式,确保系统在不同场景下能高效运行。

    4. 应用案例和使用建议


    应用场景:
    - 在汽车电机控制系统中,可以利用其高精度PWM和多通道CAN接口来实现高效控制。
    - 在智能家居系统中,可以通过集成的I2S和SPI接口连接各类音频和控制设备,提升用户体验。
    使用建议:
    - 根据具体应用需求选择合适的型号(如0512或1024版本),以获得所需的处理能力和存储容量。
    - 在使用过程中,要特别注意电源管理和散热问题,以确保系统的稳定性和可靠性。
    - 对于复杂的电机控制任务,建议使用Microchip提供的开发工具包,以简化开发流程并提高效率。

    5. 兼容性和支持


    - 兼容性: 该系列微控制器与多种外部器件和标准协议兼容,如LIN 1.2、IrDA和USB 2.0。
    - 软件支持: 微软MPLAB® Harmony软件框架提供全面的支持,包括中间件和RTOS内核。
    - 技术支持: Microchip提供详尽的技术文档和在线支持,帮助开发者解决遇到的各种问题。

    6. 常见问题与解决方案


    - 问题: 系统在进入低功耗模式后无法唤醒。
    - 解决办法: 检查电源管理配置,确保外部唤醒信号正常工作。

    - 问题: 电机控制性能不佳。
    - 解决办法: 调整PWM设置,确保正确的死区时间和补偿设置。

    7. 总结和推荐


    总结: PIC32MK系列微控制器以其高性能、多功能和低功耗特性,在电机控制和通用控制领域具有显著的优势。特别是在复杂的应用环境中,能够提供高效、可靠的控制性能。
    推荐: 推荐给需要高性能电机控制和通用控制的工业应用和汽车电子系统,尤其是那些需要大容量存储和多接口通信的场合。对于希望减少开发时间、提高系统可靠性的工程师来说,Microchip提供的开发工具和支持将是非常宝贵的资源。

PIC32MK1024MCF100-E/PT参数

参数
数据总线宽度 32bit
最大时钟频率 80MHz
程序存储器大小 1MB
数据转换器 A/D 42x12b
内核数 -
RAM大小 256KB
I/O数量 78
核心处理器 MIPS32® microAptiv™
最大工作供电电压 3.6V
外设 Brown-out Detect/Reset,DMA,I²S,POR,Motor Control PWM,WDT
速度 80MHz
振荡器类型 内部
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 2.2V~3.6V
EEPROM大小 4 x 8
接口类型 CANbus,IrDA,LINbus,PMP,QEI,SPI,UART,USART,USB OTG
最小工作供电电压 2.2V
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

PIC32MK1024MCF100-E/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MK1024MCF100-E/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MK1024MCF100-E/PT PIC32MK1024MCF100-E/PT数据手册

PIC32MK1024MCF100-E/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
