首页  >  产品百科  >  PIC16F707-I/P

PIC16F707-I/P

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 2.8359375KB FLASH 14KB 欠压检测/复位,POR,PWM,WDT 内部 36 1.8V 5.5V 20MHz I2C,SPI,UART,USART A/D 14x8b 8bit PIC DIP 通孔安装
供应商型号: PIC16F707-I/P
供应商: 国内现货
标准整包数: 1000

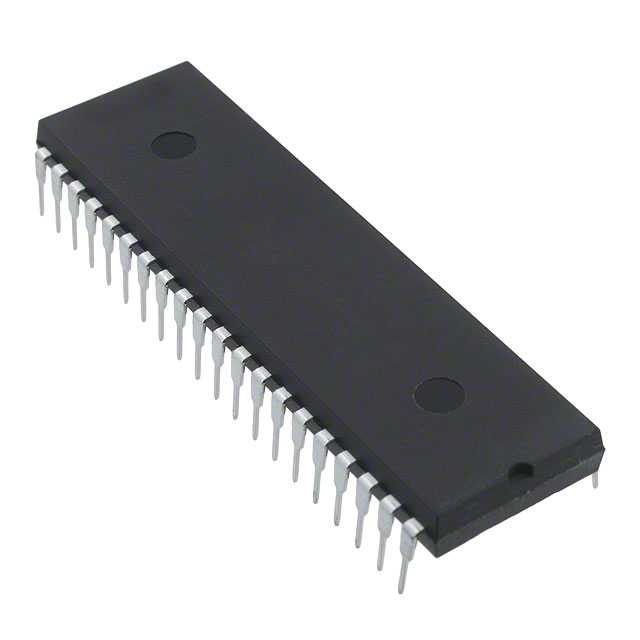

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F707-I/P

PIC16F707-I/P概述

    PIC16(L)F707 微控制器技术手册概述

    产品简介


    PIC16(L)F707 是由Microchip公司生产的高效率RISC(精简指令集)微控制器。这款微控制器具有多种功能和应用,广泛应用于工业控制、消费电子产品、医疗设备等多个领域。PIC16(L)F707具备高速操作、低功耗管理等特点,适用于需要精确测量、高性能处理的应用场合。

    技术参数


    - CPU
    - 单字指令集:仅需学习35条单字指令,除了分支指令外其余均为单周期指令。
    - 运行速度:DC至20MHz时钟输入,DC至200ns指令周期。
    - 支持中断能力,硬件堆栈深度为8级。
    - 直接、间接和相对寻址模式。
    - 程序内存读取访问。
    - 存储器
    - 程序内存:8Kx14位闪存。
    - 数据内存:363字节SRAM。
    - 高端耐久性闪存:128字节。
    - 特殊微控制器功能
    - 精度内部振荡器:可选择16 MHz或500 kHz操作,精度±1%。
    - 外部振荡器模块:三种晶体/谐振模式,最高可达20 MHz。
    - 电源上电重置(POR)、电源上电定时器(PWRT)、启动定时器(OST)、欠压复位(BOR)、看门狗定时器(WDT)。
    - 可编程代码保护(ICSP)。
    - 超低功耗管理
    - 睡眠模式:PIC16LF707在1.8V电压下典型值为20nA。
    - 看门狗定时器:典型值为500nA。
    - 定时器1振荡器:典型值为600nA(32kHz时)。
    - 模拟特性
    - ADC转换器:8位分辨率,高达14个通道,支持睡眠状态下的转换。
    - 上电3.2V调节器(仅限PIC16F707)。
    - 外设亮点
    - 最多35个I/O引脚及一个输入引脚。
    - 两个捕获/比较/脉宽调制模块(CCP),最高分辨率分别为12.5ns和200ns。
    - 一个地址化通用同步异步接收器发送器(AUSART)。
    - 同步串行端口(SSP)支持SPI和I2C。

    产品特点和优势


    - 高性能:高速率操作和强大的指令集设计,保证高效的执行速度。
    - 低功耗:提供多种低功耗模式,尤其是在睡眠状态下表现卓越。
    - 集成度高:集成多种外设模块,如ADC、DAC、I2C、SPI等,减少外部电路需求。
    - 灵活配置:支持多种工作电压范围(1.8V到5.5V),适应不同应用场景。
    - 开发支持丰富:具备ICSP和ICD调试功能,便于开发者进行调试。

    应用案例和使用建议


    - 工业控制:用于自动化设备中,实现精确控制。
    - 消费电子:适合于各种家用电器中,提升产品智能化水平。
    - 医疗设备:在监测仪器中发挥关键作用,保障精准的数据采集。
    使用建议:
    - 在低功耗模式下工作时,应合理设置各个模块的工作状态,以降低整体功耗。
    - 在复杂的系统中使用时,建议优先使用内置的ADC和DAC模块,减少外部元件的数量。
    - 使用ICSP和ICD工具可以更方便地进行程序烧录和调试。

    兼容性和支持


    - PIC16(L)F707 与Microchip其他系列的40针MCU兼容,可直接替换而无需修改电路板设计。
    - 厂商提供了详尽的技术文档和在线支持,包括详细的参考手册和软件工具。

    常见问题与解决方案


    - 问题:在睡眠模式下电流消耗较高。
    - 解决方案:检查是否有未关闭的外设模块,并适当调整设置。
    - 问题:编程过程中无法通过ICSP接口烧写程序。
    - 解决方案:确保连接正确无误,检查供电电压和ICSP引脚配置。

    总结和推荐


    PIC16(L)F707是一款高性能、低功耗且功能丰富的微控制器,特别适合对系统功耗要求严格的场景。它在多个领域的广泛应用证明了其可靠性和稳定性。对于追求高性能和灵活性的设计者来说,这是一款值得推荐的产品。无论是开发新的项目还是升级现有产品,PIC16(L)F707都是理想的选择。

PIC16F707-I/P参数

参数
数据总线宽度 8bit
核心处理器 PIC
电压-电源(Vcc/Vdd) 1.8V~5.5V
程序存储器类型 FLASH
程序存储器大小 14KB
数据转换器 A/D 14x8b
外设 欠压检测/复位,POR,PWM,WDT
速度 20MHz
最大时钟频率 20MHz
最小工作供电电压 1.8V
内核数 -
接口类型 I2C,SPI,UART,USART
最大工作供电电压 5.5V
振荡器类型 内部
EEPROM大小 -
RAM大小 2.8359375KB
I/O数量 36
53.21mm(Max)
14.73mm(Max)
4.95mm(Max)
通用封装 DIP
安装方式 通孔安装
零件状态 在售

PIC16F707-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F707-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F707-I/P PIC16F707-I/P数据手册

PIC16F707-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 28.6681
2000+ ¥ 28.1607
3000+ ¥ 27.907
库存: 4000
起订量: 1000 增量: 10
交货地:
最小起订量为:1000
合计: ¥ 28668.1
直接购买
